Стр. 74 НПП0. 005.010 РЭ

Группа Позиция Пояснения

Позиция 1

(знак)

Если значение положительное, то символ не выводится, если

значение отрицательное, выводится символ "-" (символ минус).

Позиция 2 - 9

(абсолютное значение)

В данных позициях выводятся значения.

Позиция 10 и 11

(единица измерения)

Если единица измерения состоит из одного символа, то она вы-

водится в позицию 10. А позиция 11 остается свободной (пробел)

Если единица измерения состоит из трех символов, то для пе-

редачи используется 14 символов.

Позиция 12

(разделитель)

Данный код является символом разделителя (Перевод строки)

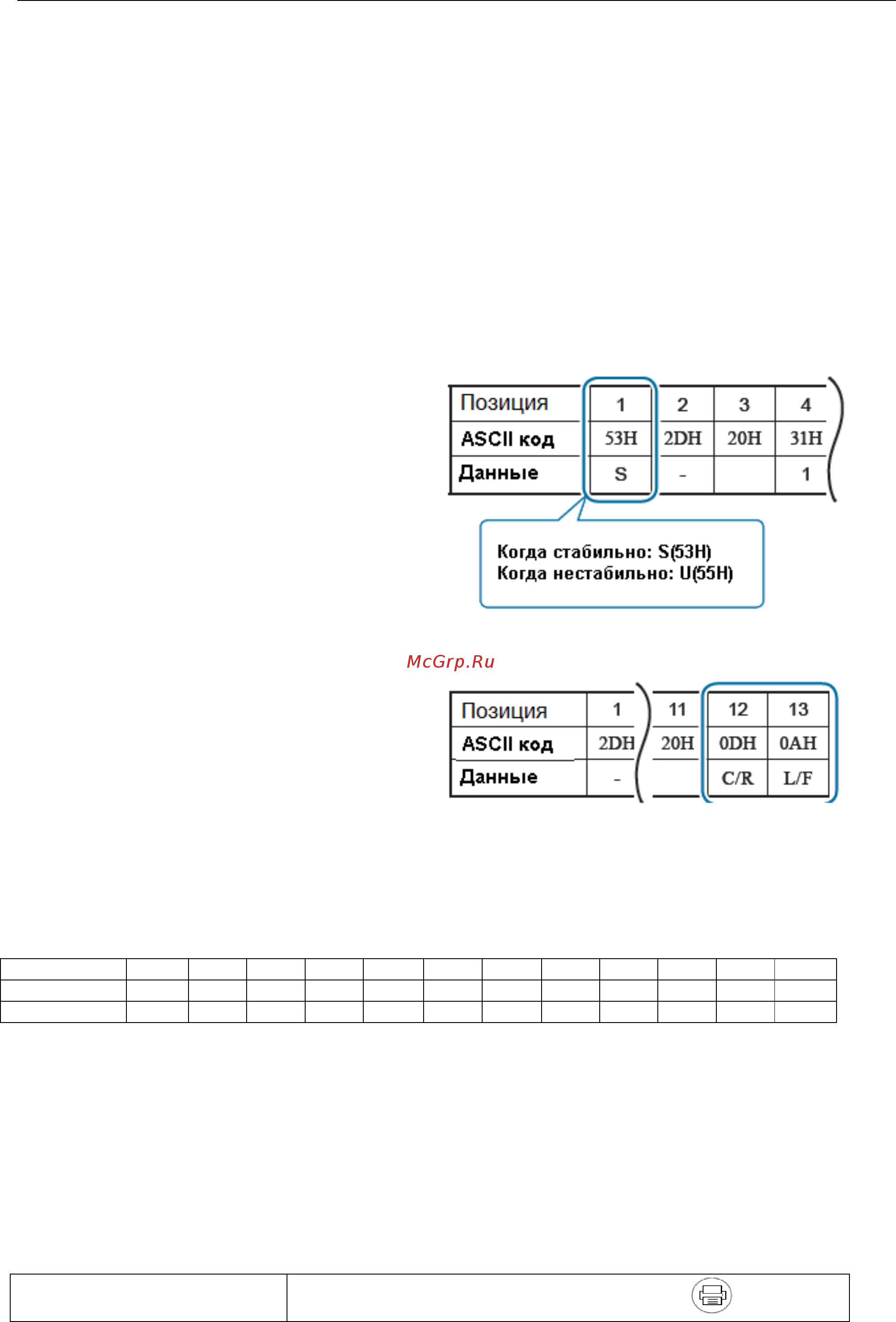

 Формат данных при превышении стандартной длины блока данных

В случае, когда выводится информация о стабильности:

К передаваемому коду добавляется символы S

или U.

Соответственно, длина данных увеличивается на

один байт.

В случае, когда выбран разделитель "C / R + L / F":

Для разделителя необходимы 2 байта.

Один байт добавляется после позиции 12 в

стандартном формате. Соответственно, длина

данных увеличивается на один байт.

 Формат данных при наличии сигналов «OL» или «-OL" (перегрузка)

Формат данных, когда передается информация о перегрузке "OL" показан ниже.

Длина данных для данного примера 12 байт.

Позиция 1 2 3 4 5 6 7 8 9 10 11 12

ASCII код 20H 20H 20H 20H 20H 4FH 4CH 20H 20H 20H 20H 0DH

Данные O L C/R

В случае наступления отрицательной перегрузки "-OL" (минус перегрузки), в позиции 1 знак меняется на

«-», (ASCII-код 2DH).

11. 3 . 3 К о ды ко м а н д

 Команды, условное обозначение которых состоит из букв и символов, отличных от "="

Передача каждой команды в весы завершается разделителем в конце.

Пример 1:

PRINT (C/R) Данная команда аналогична нажатию клавиши
