Стр. 16 НПП0. 005.010 РЭ

2.3.2 Установка составных частей

Распакованные весы выдержите на рабочем месте в нормальных условиях эксплуатации не менее

12 часов.

Произведите монтаж весов в следующей последовательности:

1 Установите держатель чашки весов;

2 Далее установите чашку для взве-

шивания на держатель;

3 Поставьте защитное кольцо.

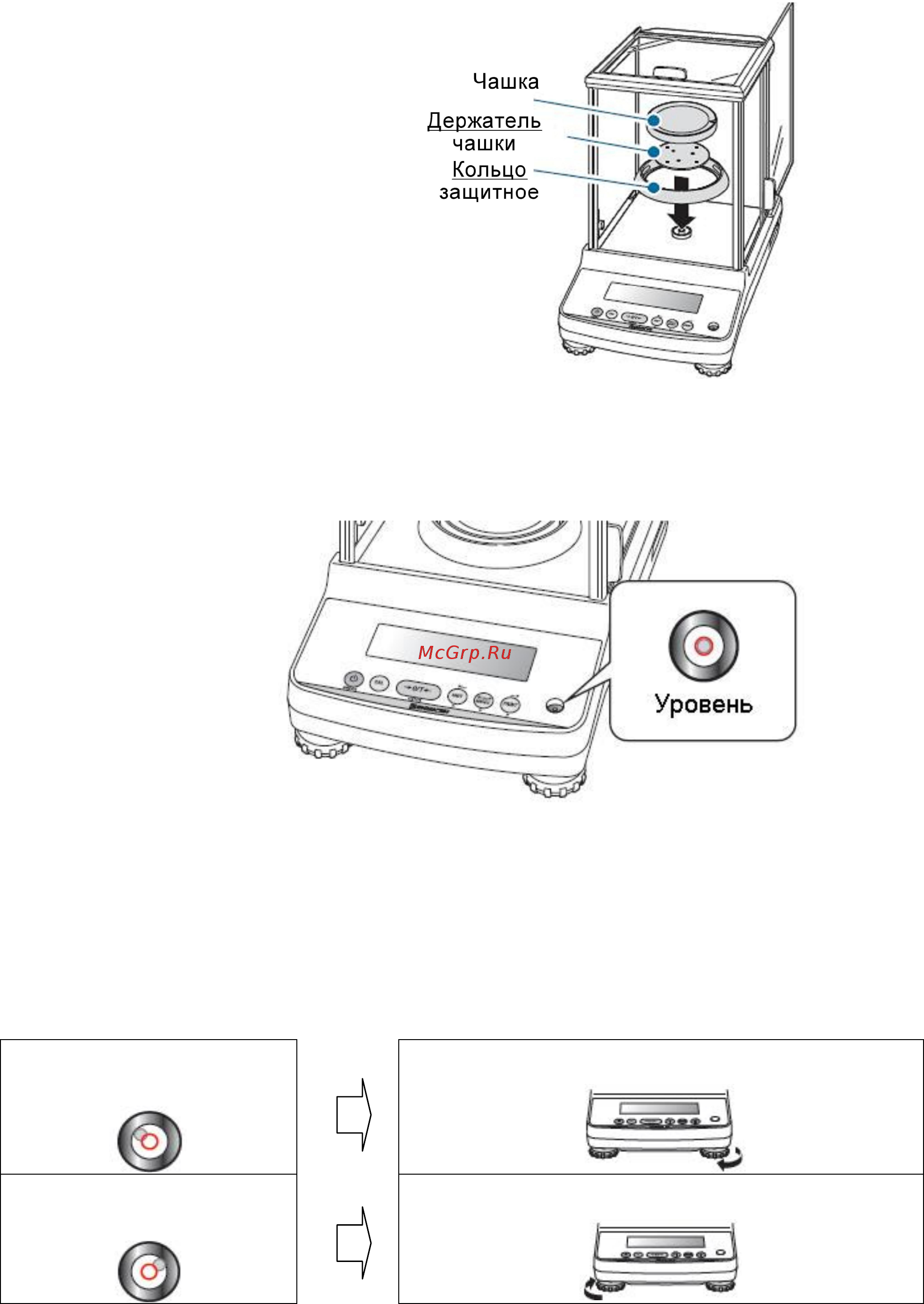

Рисунок 5 – Монтаж весов

2.3.3 Установка весов по уровню

Установите весы по уровню, выполнив следующие процедуры, как показано на рисунках 6  8:

Рисунок 6

1 Поверните ножки регулирования уровня (две спереди) против часовой стрелки до упора. Те-

перь весы будут наклонены вперед;

2 Установите передние ножки регулирования уровня так, чтобы пузырек воздуха в указателе

уровня был в центре в направлении «налево»/«направо».

На данном этапе не важно, будет ли пузырек воздуха в центре в переднем/заднем направлении;

Если пузырек воздуха слева от

центра

Поверните переднюю правую ножку по часовой стрелке

Если пузырек воздуха справа

от центра

Поверните переднюю левую ножку по часовой стрелке

Рисунок 7
