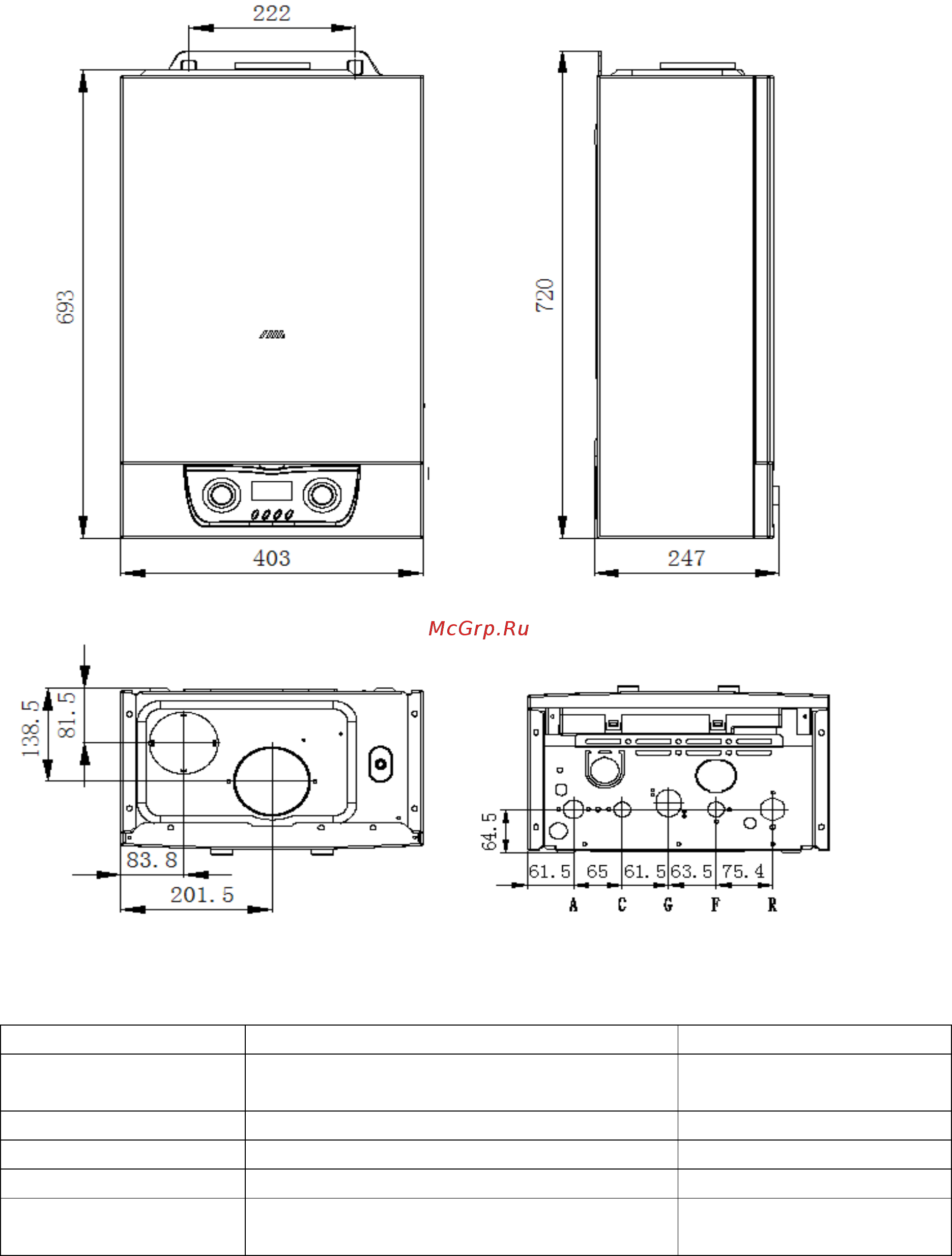

3.5 Габариты и присоединительные размеры аппарата (Рис. 1, Табл.2)
Рис. 1
Таблица 2
Обозначение
Функции
Присоед. размеры
R
Теплоноситель из системы
отопления («обратка»)
G3/4
F
Вход воды в контур ГВС
G1/2
G
Подвод газа
G3/4
C
Выход воды из контура ГВС
G1/2
A
Подача горячего теплоносителя в
систему отопления (подача)
G3/4
