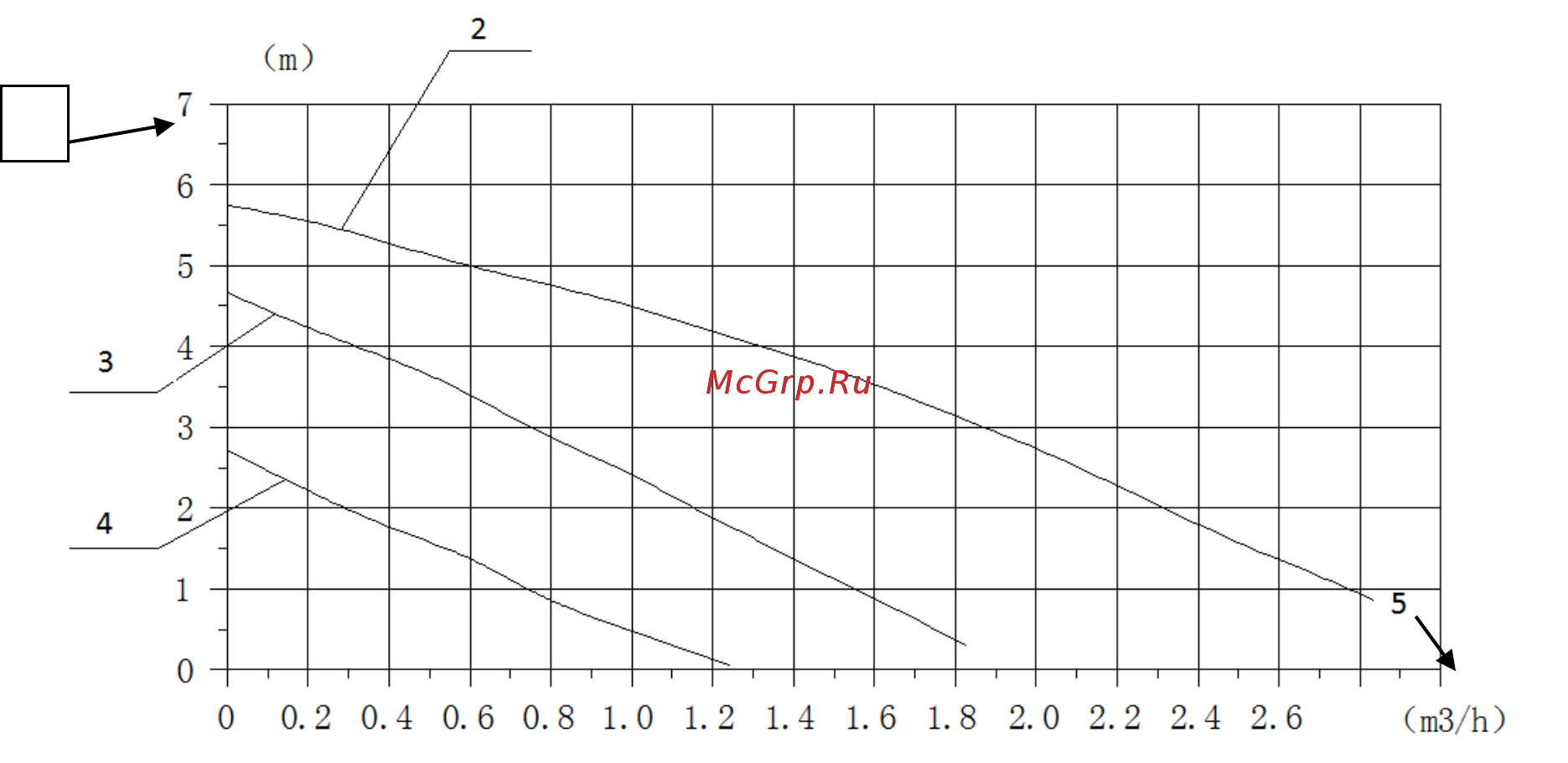

3.8 Диаграмма характеристик циркуляционного насоса (рис. 6)
Рис. 6
1-высота подъема воды (м); 2-верхний уровень; 3-средний уровень; 4-низкий уровень;
5-расход потока (м
з
/h)
3.9 Особенности блока управления
Функциональные особенности:
диапазон регулировки температуры:
отопление （30-80℃）
подогрев пола (30-60℃）
ГВС ( 35-60℃)
Приоритетная функция ГВС
Функция автоматической диагностики
Функция защиты от помех циркуляционного насоса
Несколько функций обеспечения безопасности
