4.10.2 Установка удлиненной трубы дымоотвода

В зависимости от фактического места установки котла клиент может столкнуться с

ситуацией, когда длины трубы дымоотвода будет недостаточно для монтажа, тогда клиент

может, основываясь на фактической потребности, заказать удлиненную трубу дымоотвода

и патрубки: смотри рис. 15.

Этапы установки:

 пропустите трубу дымоотвода через отверстие в стене за пределы

помещения, проследите, чтобы стена не блокировала всасывающие

отверстия трубы дымоотвода

 на трубу дымоотвода с внутренней и внешней стороны надеть фланцы,

чтобы герметизировать зазор между трубой дымоотвода и стеной здания;

 правильно соедините удлиненную трубу дымоотвода и патрубок;

 один конец 90

патрубка соедините с трубой дымоотвода, другой конец

соедините с гнездом устройства, при этом соединения обеспечьте надежным

уплотнением

 на места соединения трубы дымоотвода и патрубков наклейте

уплотнительную ленту;

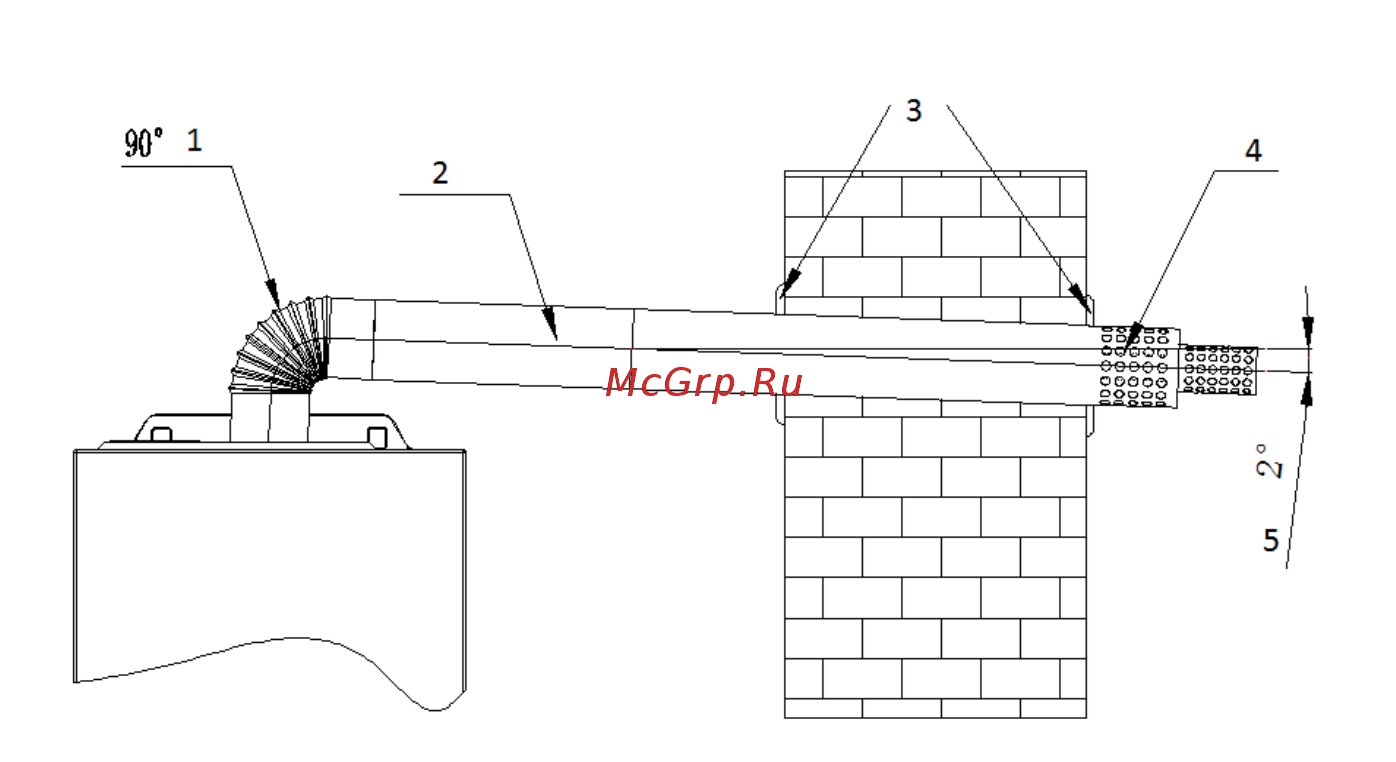

Рис. 15

1-90

патрубок; 2-Удлинение трубы дымоотвода; 3-фланцы трубы дымоотвода;

4- труба дымоотвода; 5-Уклон вниз 2
