25

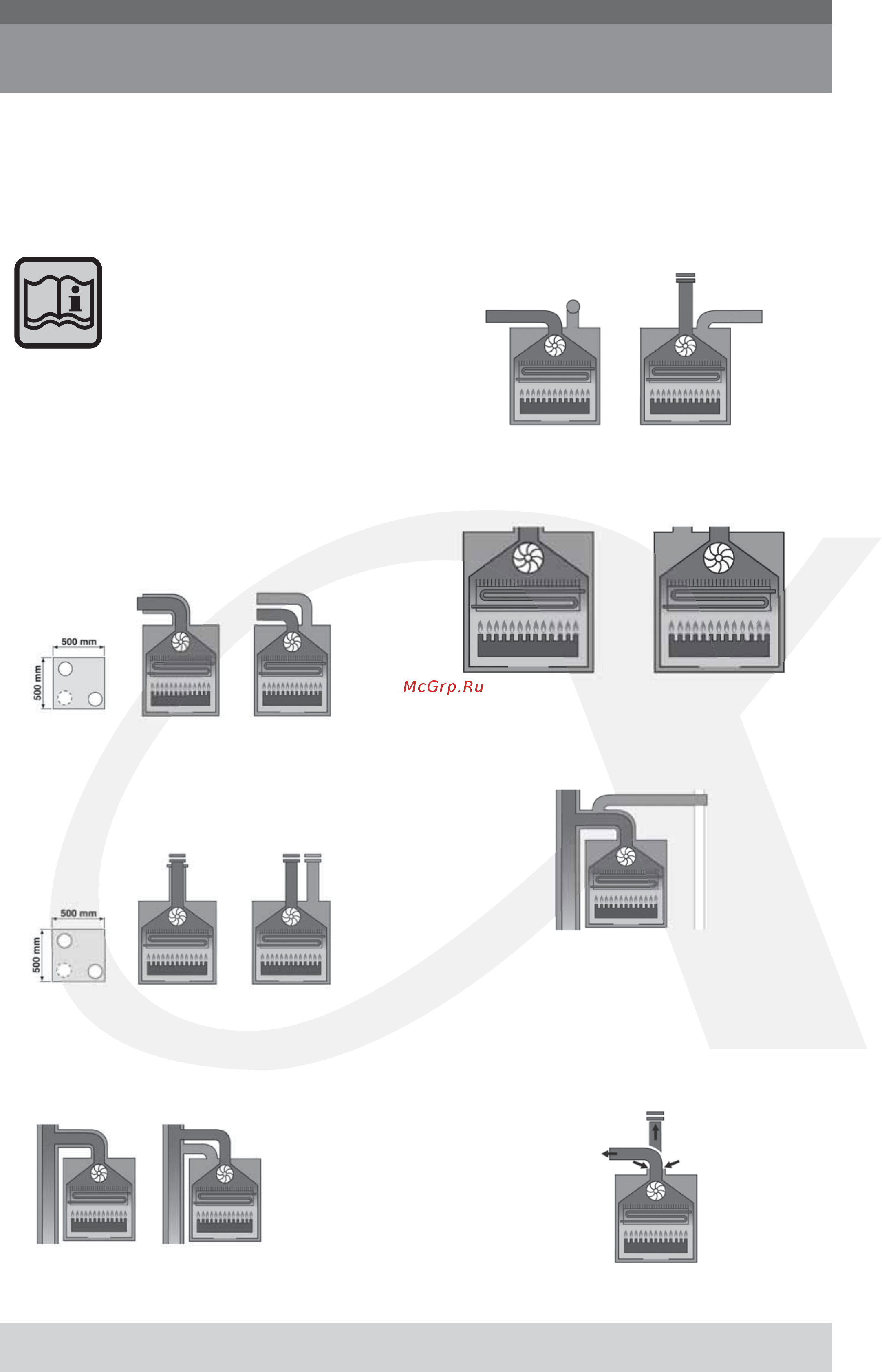

3.11 - ПОДКЛЮЧЕНИЕ ДЫМОХОДА
П
РИ ПОДКЛЮЧЕНИИ ДЫМОХОДА ПРИДЕРЖИВАТЬСЯ МЕСТНЫХ И
ОБЩЕГОСУДАРСТВЕННЫХ НОРМАТИВОВ.
Р
ЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ
ИСКЛЮЧИТЕЛЬНО ОРИГИНАЛЬНЫЕ ДЫМОХОДЫ
ПРОИЗВОДИТЕЛЯ. ИСКЛЮЧАЕТСЯ ВСЯКАЯ
ДОГОВОРНАЯ И ВНЕДОГОВОРНАЯ ОТВЕТСТВЕННОСТЬ
ПОСТАВЩИКА ЗА НАНЕСЁННЫЙ УЩЕРБ ПО ПРИЧИНЕ
ОШИБОК, ДОПУЩЕННЫХ ПРИ УСТАНОВКЕ И
ИСПОЛЬЗОВАНИИ КОТЛА, А ТАКЖЕ В СВЯЗИ С
НЕСОБЛЮДЕНИЕМ ИНСТРУКЦИЙ ПРОИЗВОДИТЕЛЯ.
В
СЛУЧАЕ ЗАМЕНЫ КОТЛА ВСЕГДА ЗАМЕНЯЙТЕ ДЫМОХОД.
К
ОТЁЛ СЕРТИФИЦИРОВАН ДЛЯ РАБОТЫ СО СЛЕДУЮЩИМИ
КОНФИГУРАЦИЯМИ ДЫМОХОДОВ:
C12
КОНСТРУКЦИЯ КОТЛА РАЗРАБОТАНА ДЛЯ ИСПОЛЬЗОВАНИЯ
С ГОРИЗОНТАЛЬНЫМИ СИСТЕМАМИ ДЫМОХОДОВ И ПРЯМЫМ ЗАБОРОМ
ВОЗДУХА (КОАКСИАЛЬНЫЕ ИЛИ РАЗДВОЕННЫЕ СИСТЕМЫ ДЫМОХОДОВ).
Р
АССТОЯНИЕ МЕЖДУ ТРУБАМИ ЗАБОРА ВОЗДУХА И ОТВОДА ОТХОДЯЩИХ
ГАЗОВ ДОЛЖНО БЫТЬ НЕ МЕНЕЕ 250 ММ, НО В ЛЮБОМ СЛУЧАЕ ОБЕ
ТРУБЫ ДОЛЖНЫ РАСПОЛАГАТЬСЯ В КВАДРАТЕ СО СТОРОНОЙ 500 ММ.
C32 КОНСТРУКЦИЯ КОТЛА РАЗРАБОТАНА ДЛЯ ИСПОЛЬЗОВАНИЯ
С ВЕРТИКАЛЬНЫМИ СИСТЕМАМИ ДЫМОХОДОВ И ПРЯМЫМ ЗАБОРОМ
ВОЗДУХА (КОАКСИАЛЬНЫЕ ИЛИ РАЗДВОЕННЫЕ СИСТЕМЫ ДЫМОХОДОВ).
Р
АССТОЯНИЕ МЕЖДУ ТРУБАМИ ЗАБОРА ВОЗДУХА И ОТВОДА ОТХОДЯЩИХ
ГАЗОВ ДОЛЖНО БЫТЬ НЕ МЕНЕЕ 250 ММ, НО В ЛЮБОМ СЛУЧАЕ ОБЕ
ТРУБЫ ДОЛЖНЫ РАСПОЛАГАТЬСЯ В КВАДРАТЕ СО СТОРОНОЙ 500 ММ.
C42 КОНСТРУКЦИЯ КОТЛА РАЗРАБОТАНА ДЛЯ ИСПОЛЬЗОВАНИЯ
С КОЛЛЕКТИВНЫМИ СИСТЕМАМИ ДЫМОХОДОВ, ИМЕЮЩИМИ 2 ТРУБЫ:
ОДНУ ДЛЯ ПРЯМОГО ЗАБОРА ВОЗДУХА, ВТОРУЮ ДЛЯ ОТВОДА ПРОДУКТОВ
СГОРАНИЯ ПОСРЕДСТВОМ КОАКСИАЛЬНЫХ ИЛИ РАЗДЕЛЬНЫХ СИСТЕМ
ДЫМОХОДОВ.
ДЫМОХОД ДОЛЖЕН СООТВЕТСТВОВАТЬ ДЕЙСТВУЮЩИМ НОРМАМ.
C52 К
ОТЕЛ С ОТДЕЛЬНЫМИ ТРУБАМИ ЗАБОРА ВОЗДУХА И ОТВОДА
ПРОДУКТОВ СГОРАНИЯ.
Э
ТИ ДЫМОХОДЫ МОГУТ ОСУЩЕСТВЛЯТЬ ОТВОД ОТХОДЯЩИХ ГАЗОВ
В ЗОНАХ С РАЗНЫМ ДАВЛЕНИЕМ.
Н
Е ДОПУСКАЕТСЯ РАСПОЛОЖЕНИЕ ТРУБ ЗАБОРА ВОЗДУХА И
ОТВОДА ОТХОДЯЩИХ ГАЗОВ НА ПРОТИВОПОЛОЖНЫХ СТЕНАХ.
C62 КОТЕЛ, ПРЕДНАЗНАЧЕННЫЙ ДЛЯ ПОДКЛЮЧЕНИЯ К СИСТЕМАМ
ПОДВОДКИ ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ, ПОСТАВЛЯЕМЫХ
ОТДЕЛЬНО ОТ КОТЛА.
C82 КОТЕЛ, ПРЕДНАЗНАЧЕННЫЙ ДЛЯ ПОДКЛЮЧЕНИЯ К
КОЛЛЕКТИВНОЙ СИСТЕМЕ ЗАБОРА ВОЗДУХА И ИНДИВИДУАЛЬНЫМ ИЛИ
КОЛЛЕКТИВНЫМ ДЫМОХОДОМ ДЛЯ ОТВОДА ПРОДУКТОВ СГОРАНИЯ.
Д
ЫМОХОД ДОЛЖЕН СООТВЕТСТВОВАТЬ ДЕЙСТВУЮЩИМ НОРМАМ.
B22 КОТЕЛ, ПРЕДНАЗНАЧЕННЫЙ ДЛЯ ПОДКЛЮЧЕНИЯ К НАРУЖНОМУ
ДЫМОХОДУ, ЗАБОР ВОЗДУХА ПРОИСХОДИТНЕПОСРЕДСТВЕННО ИЗ
ПОМЕЩЕНИЯ, В КОТОРОМ УСТАНОВЛЕН КОТЕЛ
ВНИМАНИЕ: ДЛЯ ДАННОГО ТИПА ПОДКЛЮЧЕНИЯ ПОМЕЩЕНИЕ,
В КОТОРОМ УСТАНОВЛЕН КОТЕЛ, ДОЛЖНО СООТВЕТСТВОВАТЬ
НОРМАТИВАМ ДЛЯ УСТАНОВКИ КОТЛОВ С ОТКРЫТОЙ КАМЕРОЙ
СГОРАНИЯ.
Д
ЫМОХОД ДОЛЖЕН СООТВЕТСТВОВАТЬ ДЕЙСТВУЮЩИМ НОРМАМ.
