33

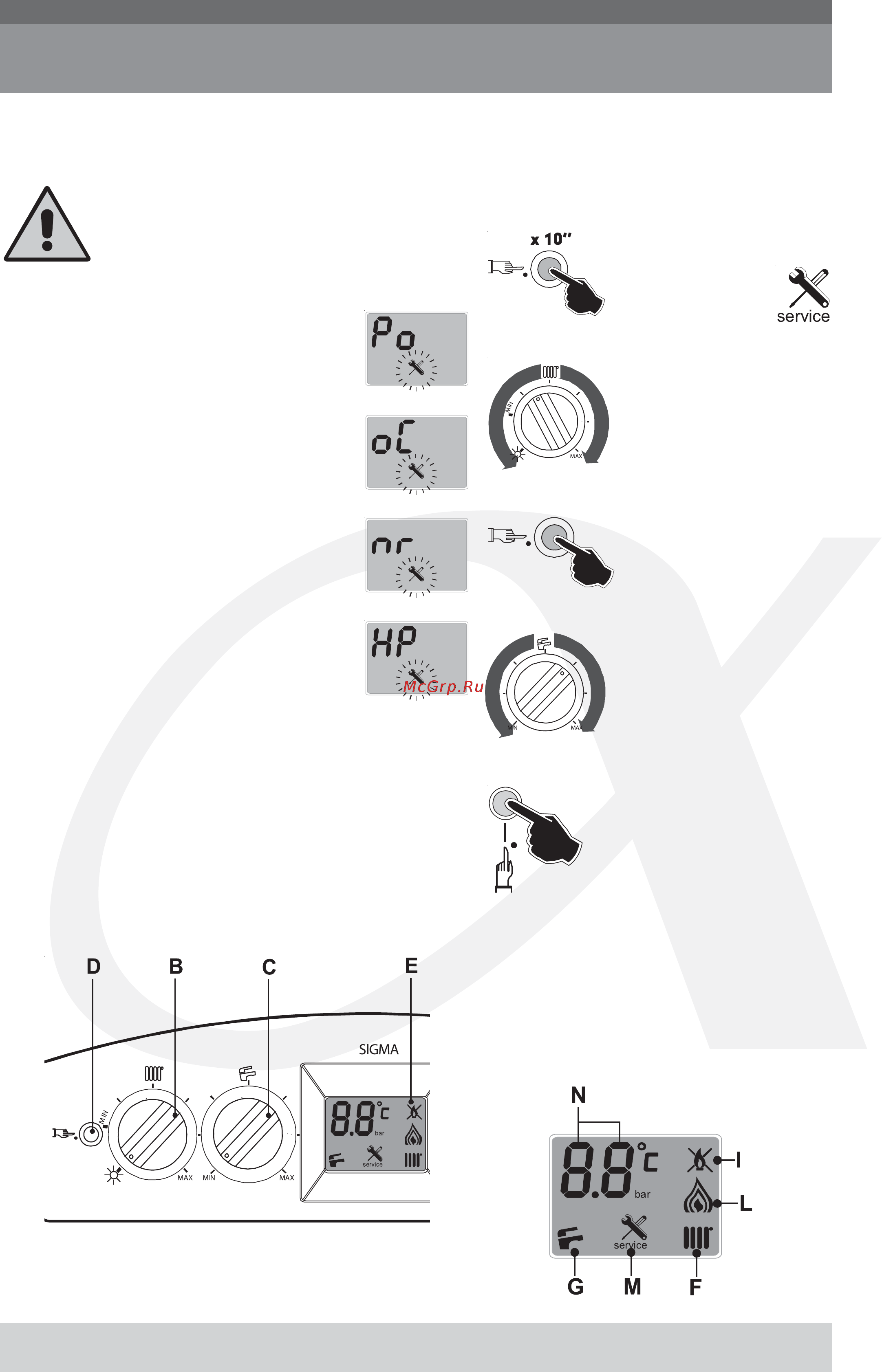

3.13 - ПАРАМЕТРЫ, ИЗМЕНЯЕМЫЕ С ПАНЕЛИ
УПРАВЛЕНИЯ
ВНИМАНИЕ! Функция,
предназначенна только для
специалистов Авторизованных
сервисных центров. Некоторые
параметры могут быть изменены с
панели управления:
ПОСТ- ЦИРКУЛЯЦИЯ (ВЫБЕГ) НАСОСА
0 = 5 минут
1 = Постоянная работа
Стандартная установка 0
- РЕГУЛИРОВКА ТЕМПЕРАТУРЫ НАРУЖНОГО
ДАТЧИКА
желаемое значение от 0 (-20°C) до 30 (+10°C)
Стандартная установка 20 (0°C)
-НОЧНОЕ ПОНИЖЕНИЕ
желаемое значение 0 (ОТКЛЮЧЕНО)
от 5 до 30°C (ВКЛЮЧЕНО)
Стандартная установка 0
-РЕГУЛИРОВКА МАКСИМАЛЬНОЙ
МОЩНОСТИ ОТОПЛЕНИЯ
Установка от 0 до 99
Стандартная установка 99
Для входа в параметры
нажать и удерживать
нажатой в течение 10 сек.
кнопку разблокировки
котла (отпустить,
когда на
дисплее появится
мигающий символ)
Повернуть регулятор
температуры ОТОПЛЕНИЯ
“В” для выбора изменяемого
параметра: Po - oC -nr - HP;
параметры отображаются на
дисплее “Е”.
Подтвердить изменяемый
парметр нажатием на кнопку
разблокировки.
Изменить значение ранее
выбранного параметра
при помощи регулятора
температуры ГВС “С”. Новое
значение будет мигать на
дисплее.
Подтвердить новое
значение параметра
нажатием на кнопку
разблокировки.
Новый параметр будет
отображаться на дисплее.
-Повернуть регулятор
температуры ОТОПЛЕНИЯ
“В” для возврата к списку
параметров.
Для выхода из списка
параметров подождать
20 секунд или быстро
повернуть регулятор
температуры ГВС.
service
service
service
service
