Паспорт и руководство по эксплуатации.
4
сеть включена
идет нагрев
205
1
2
1
4
3
190
480
1
5
6
L N P
7
сеть включена
идет
нагрев
4
3

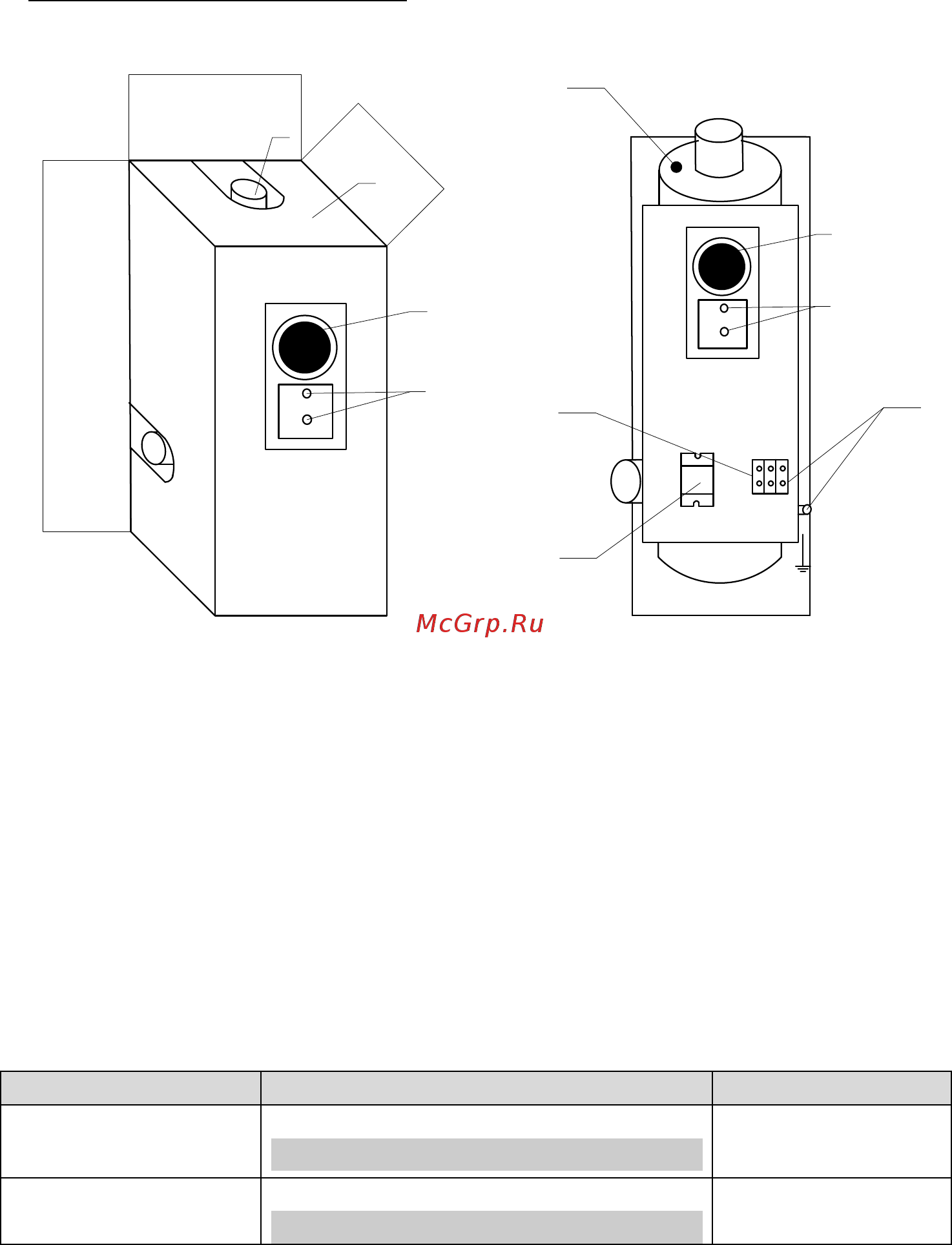

Рис. 1 Внешний вид электрокотла «Mini Plus».
3.3. Электрический кабель подключается к клеммам L, N (фаза,
нейтраль).
3.4. Провод заземления подключается к клемме заземления 6
желто-зеленого цвета.
Регулировочной рукояткой терморегулятора по
теплоносителю устанавливается необходимая температура в системе
отопления. На входном и выходном патрубках можно устанавливать
переходные муфты в диапазоне от 0,25 до 1,5 дюйма.
Таблица №2 Параметры используемого кабеля.
Модель
Параметры кабеля, мм²
Напряжение, В
Mini
2Plus,3Plus,4Plus
Медь 2х2,5
Алюминий 2х4
220
Mini 5Plus,6Plus
Медь 2х4
Алюминий 2х6
220
