1/3

мощности

1/3

мощности

1/3

мощности

Savitr

Optima-7

230

630

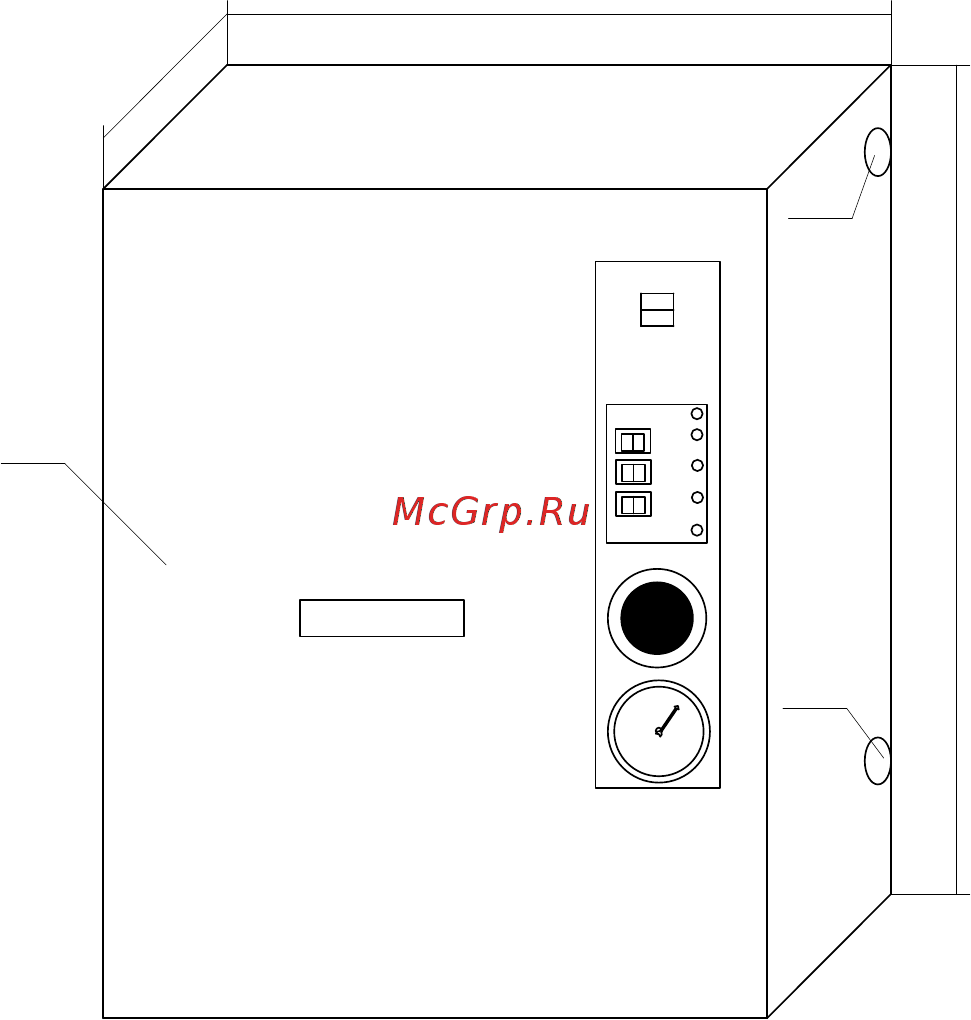

Рисунок 2. Общий вид водонагревателя «Optima Plus»

1. Колба водонагревателя с блоком нагревательных тэнов.

2. Защитный кожух котла, предохраняющий внутренние элементы

конструкции от загрязнения и пользователя от поражения электрическим

током.

3. Задняя стенка с отверстиями для крепления водонагревателя.

4. Кабельный ввод для силового питающего кабеля.

5. Кабельный ввод для провода внешнего термостата.

6. Воздушный клапан, через который производится сброс воздуха при

заполнении колбы котла теплоносителем.

7. Аварийный датчик перегрева теплоносителя, который ограничивает нагрев

теплоносителя в котле до температуры 85°С.

8. Регулятор температуры теплоносителя.

9. Плата силовых реле.

10. Клеммы подключения электропитания.

11. Контакт подключения защитного заземления.

12. Колодка подключения вспомогательного оборудования (насоса, внешнего

термостата)
