Если горелка не снабжена штуцером подачи воздуха, необходимо

снять штуцер, расположенный на смотровом окне и закрыть

оставшееся отверстие при помощи заглушки Ø⅛".

Трубопроводы подачи топлива к горелке должны быть

размещены таким образом, чтобы была возможность открыть

дверь котла при установленной в нем горелке.

ВНИМАНИЕ! Устанавливать изоляцию с облицовочными панелями

только после полного завершения работ по монтажу котла.

Извлечь

минеральную вату из топки котла (1) и развернуть ее,

начав сверху, плотно прижимая материал руками к корпусу котла

и огибая (проделывая отверстия руками) соединительные трубы.

Затем плотно закрепить материал на обшивке, используя

входящий в комплект крепеж.

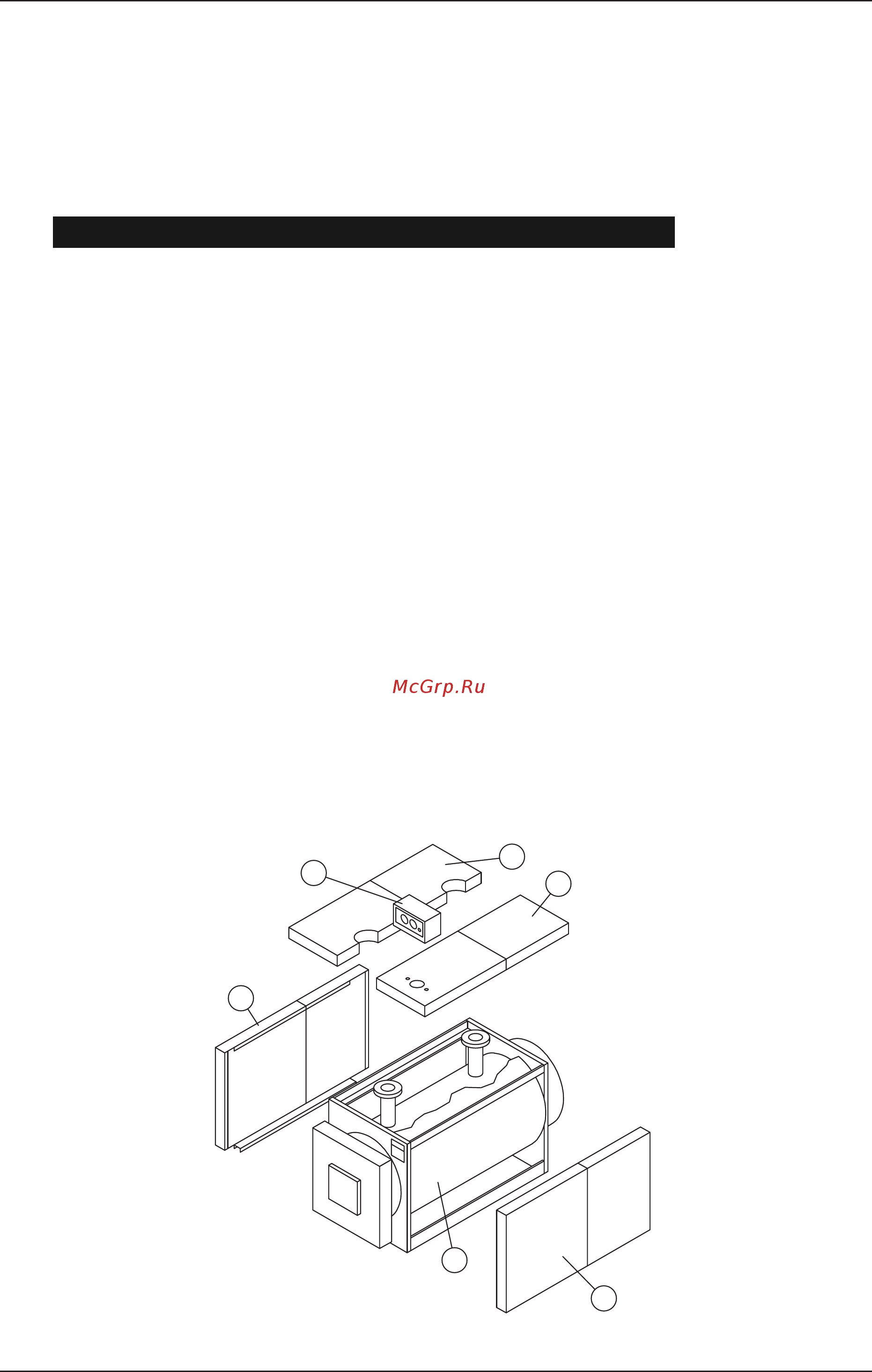

Установку облицовочных панелей начать с левой боковой панели

(3), закрепив сначала нижнюю, а потом – верхнюю часть панели

на уголках конструкции котла. После этого установить правую

боковую панель (2) по тому же методу, который использовался

для установки левой панели. Установить верхние панели (4) и (5)

на котел.

Перед их закреплением подготовить панель управления (6) (не

входит в комплект поставки) и закрепить ее на

правой верхней

панели следующим образом: вытянуть провода датчиков,

провести их через отверстие в панели и установить датчики в

соответствующие гнезда рядом с трубой ввода. Закрепить панель

управления на облицовочную панель. После этого присоединить

верхние панели к боковым панелям.

УСТАНОВКА ИЗОЛЯЦИИ (SIMERAC 2Z 93-1045)
