следует увеличить на 10%

относительно сечения соединения

котла;

•

при изготовлении следует

использовать водонепроницаемый

материал, устойчивый

к температуре газов и воздействию

образующихся кислых конденсатов;

•

низкая теплопроводимость, доста

точная механическая прочность,

полная герметичность, соответ-

ствующие высота и сечение;

•

вертикальное направление

(для дымоходов) и постоянное

сечение без сужений;

•

выпускной терминал должен быть

в состоянии обеспечить

эффективный и непрерывный

вывод газов при любых

атмосферных условиях;

•

выпускной терминал должен

возвышаться минимум на 0,5 м над

любой конструкцией в радиусе 5 м.

3.2.6 Выбор и установка горелки

При выборе горелки для определен-

ного котла проверьте соответствуют

ли ее тех. характеристики аналогич-

ным параметрам котла.

Горелка должна иметь маркировку СЕ.

Горелка крепится к передней плите

котла с помощью четырех винтов. В

плите выполнены четыре резьбовых

отверстия М8 по окружности диамет-

ром 150 мм. Если крепежные приспо-

собления горелки расположены ина-

че, следует использовать переходное

устройство. Максимальный диаметр

головной части горелки может быть

108 мм. Стандартный диаметр отверс-

тия в изоляционном материале может

быть oкoлo 83 мм (для моделeй 23, 33

и 43) и oкoлo 103 мм (для моделeй 53,

63 и 73): если головка горелки имеет

больший диаметр, следует расширить

отверстие, если же она имеет мень-

ший диаметр, добавьте изоляционный

материал, чтобы защитить горелку от

воздействия пламени (рис. 5).

BНИМАНИЕ! При изменении диа-

метра огнеупорной части пере-

дней плиты котла под конкретную

горелку неоходимо проявлять ис-

ключительную осторожность вви-

ду хрупкости материала.

Котел снабжен семиполюсной вилкой

для электроподсоединения к горелке

(рис. 6).

3.2.7 Измерение КПД в ходе работы

Для определения КПД горения следу-

ет выполнить следующие операции:

•

измерить температуру воздуха

для горения;

•

измерить температуру отходящих

газов, провести анализ

содержания СО

в отходящих газах,

через специальное отверстие

в газоотводящей трубе.

Проводить специальные замеры при ра-

боте котла на устанoвившемся режиме.

3.2.8 Подсоединение к газовой сети

(для котлов с горелкой на газе)

Газоподающая труба должна иметь

сечение, равное или превышающее

сечение трубы, используемой внутри

горелки.

Соблюдать требования действую-

щих спецификаций, стандартов и

нормативной документации.

Следует помнить, что перед вводом

в действие внутренней газорасп-

ределительной системы, т.е. перед

подключением ее к счетчику, следует

проверить ее герметичность.

3.2.9 Подключение к линии

подачи диз. топлива (для котлов

с горелкой на диз. топливе)

Линия подачи диз. топлива должна

быть полностью герметичной для

жидкостей: в частности, следует обес-

печить отсутствие попадания воздуха

на участке от накопительного топлив-

ного бака.

Рекомендуется подавать топливо в

горелку с помощью двухтрубной сис-

темы, а накопительные баки должны

располагаться на уровне максимум

+4 м (под гидравлическим напором) и

минимум –4 м (всасывание).

При работе с большими перепадами

следует предусмотреть, соответс-

твенно, редукторы давления или до-

полнительные насосы.

При работе под гидравлическим на-

пором или со вспомогательными на-

сосами пользователь обязан предус-

мотреть вспомогательный отсечный

электроклапан с автоматическим за-

крытием одновременно с отключени-

ем горелки.

При эксплуатации котлов в неблаго-

приятных климатических условиях, сле-

дует использовать дизельное топливо

с низким содержанием парафина.

Кроме этого, если горелка не имеет

предварительного нагрева топлива,

необходимо оборудовать ее данной

системой.

РЕКОМЕНДУЕТСЯ УСТАНОВИТЬ

ФИЛЬТР ДИЗЕЛЬНОГО ТОПЛИВА.

3.2.10 Подсоединение к электро-

сети (рис. 7, 8, 9, 10)

Котел оснащен контактом для подклю-

чения трехполюсного сетевого кабеля

и соответствующим зажимным уст-

ройством для предотвращения раз-

рыва. Котел должен быть подключен к

сети с параметрами 230 В и 50 Гц.

При подсоединении соблюдать по-

лярность фаз. Соблюдать требования

действующих спецификаций, стандар-

тов и нормативной документации.

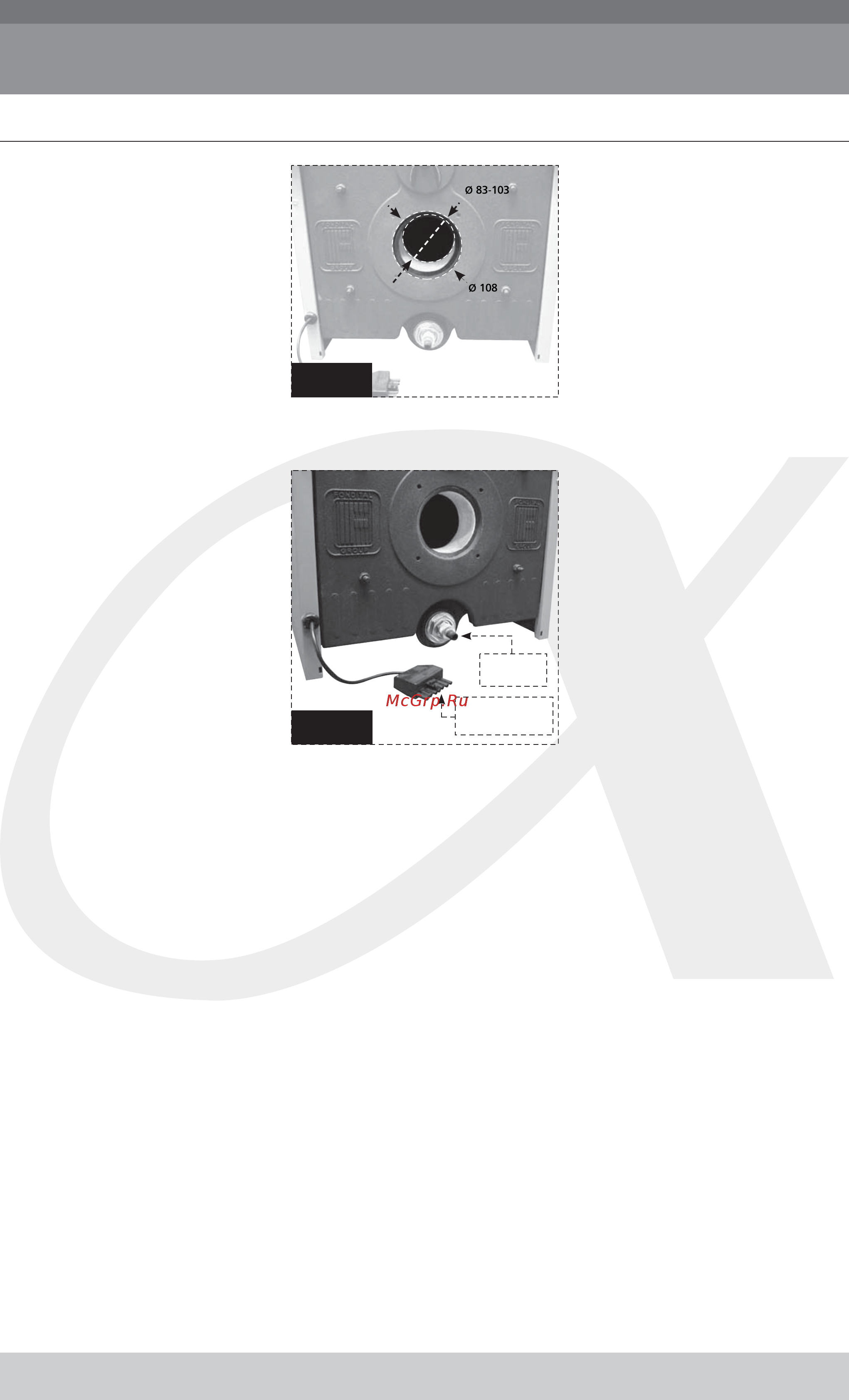

Диаметр

отверствия

огнеупорной

части

Максимальный

диаметр головки

горелки

pиc. 5

Сливной

кран

Семиполюсная

вилка

pиc. 6
