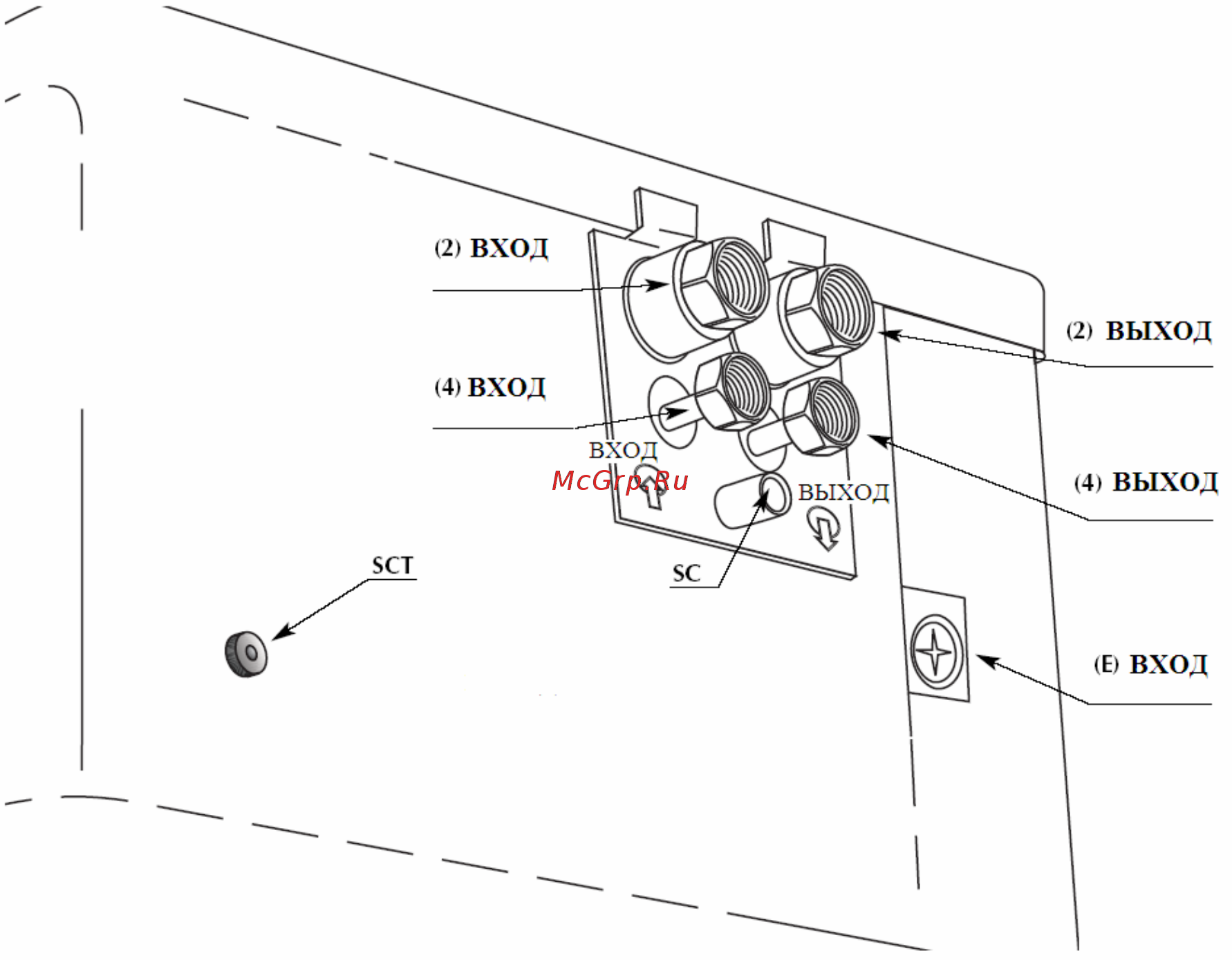

Рис. 4
Трубопроводные соединения
(2) = (FCA 32/34 - 42/44 - 62/64)
• вход стандартного теплообменника (3/4" F)
(4) = (FCA 34 - 44 - 64)
• Вход теплообменника нагретой воды (1/2" F)
SC = дренажное отверстие (патрубок, ∅ 16 мм)
SCT = отверстие для полного слива конденсата
(E) = место ввода соединительных кабелей
(М) = место подключения воздуховода для подачи воздуха в соседнее помещение
(R) = место подключения воздуховода свежего воздуха
34
