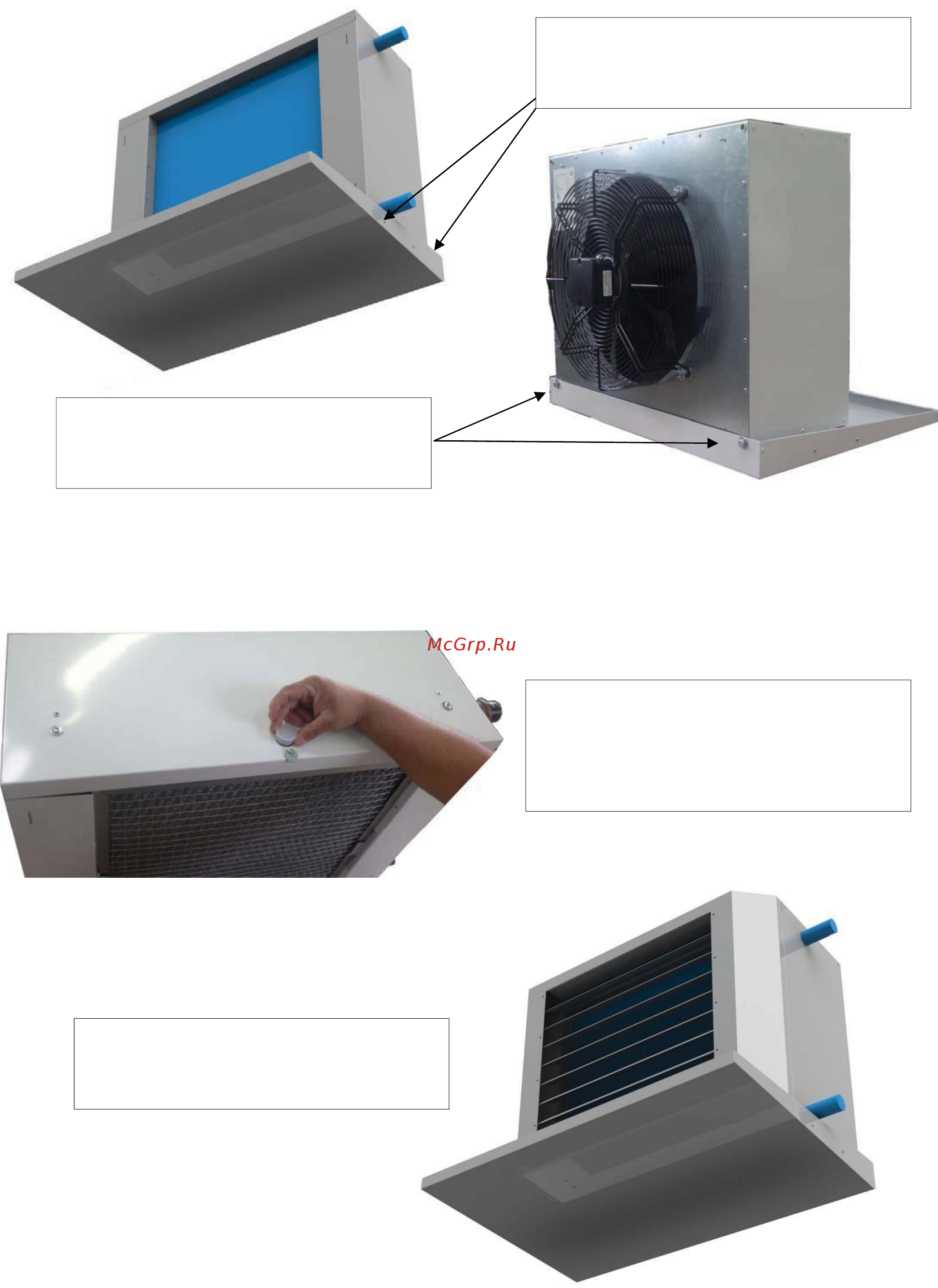

Fixer de chaque coté avec
2x2 vis à tôle fournies
Fixer à l’arrière avec 2 vis
fournies
Monter la grille de
soufflage en dernier
-11-
3– Présenter le bac sous l’appareil puis le fixer sur l’arrière avec
les 2 écrous M8, et de chaque coté avec les 4 vis à tôle fournies.
4– Sur le dessus de l’appareil, opposé au bac, boucher le trou avec
le bouchon plastique fourni.
IMPERATIF POUR UN BON FONCTIONNEMENT !
5-Monter la grille de soufflage
MONTAGE DU BOUCHON
SUR LE DESSUS
IMPERATIF
