Руководство по обслуживанию - RUS
www.atmoc.ru
RUS
RUS-11

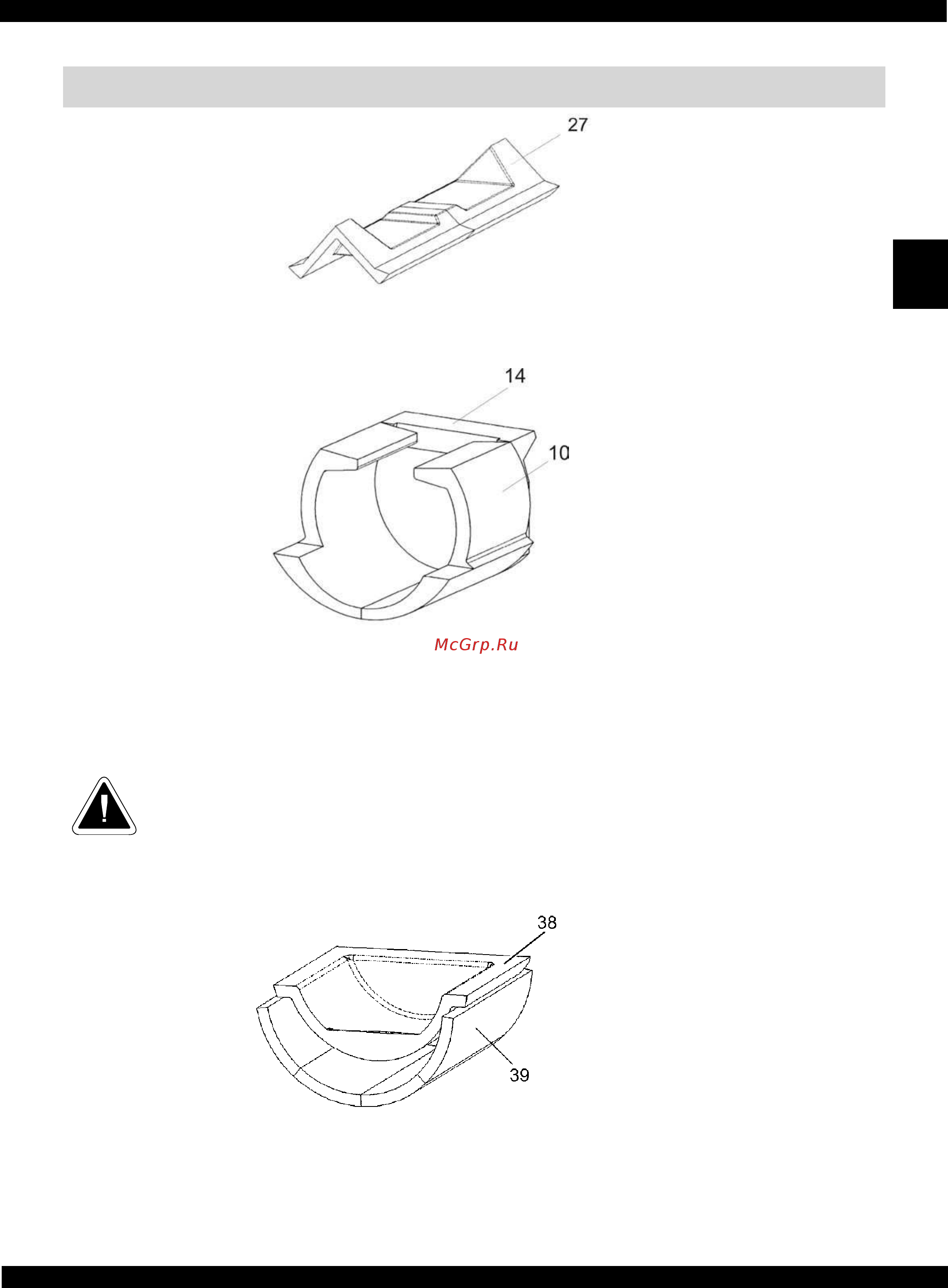

2. Для типа
«DC75SE»
Крыша для этого котла состоит из двух частей – см. рисунок. («DC75SE» – 2х500 мм)
3. Для типа
«DC18S»
«DC20GS»
«DC25GS»
«DC32GS»
«DC40GS»
«DC30SE»
«DC20SX»
Сферическое пространство должно быть составлено так, чтобы передняя часть формового
огнеупора /10/ находилась на расстоянии 3 см от передней грани рамки котла.
ВНИМАНИЕ – не перевернуть заднюю стенку при возможной манипуляции
4. Для типа
DC15E
10. Формовой огнеупор -
сферическое пространство
(левая + правая сторона),
14. Формовой огнеупор -
задняя стенка с выборкой
сзади
39. Обкладка камеры сжигания (2
x 2шт.)
38. Сферическое пространство D
15 (P)
Сферическое пространство /14/
должно быть задвинуто на самый
конец нижней камеры сжигания.
