6
5. Сборка входного и выходного трубопроводов
Отмерьте, отрежьте и предварительно соедините трубы и фитинги от основной трубы (или байпасной си-
стемы) до концевиков фильтра. НЕ ПЕРЕПУТАЙТЕ ВХОДНОЙ И ВЫХОДНОЙ ПАТРУБКИ.
6. Соединение труб и концевиков
Затяните резьбовые соединения, используя соответствующий
уплотнитель.
7. Заземление магистрали (рис. 6)
Иногда металлические водопроводные трубы используются
в качестве заземления для электрической сети. Установка байпас-
ной системы из трех металлических вентилей сохраняет непре-
рывность линии заземления. При установке фильтра без байпаса
или при монтаже с пластиковой байпасной системой линия зазем-
ления разрывается. Для восстановления заземления выполните
операции а) или б):
а) установите провод сечением не менее 4 мм
2
на двух хомутах
между трубами магистрали в месте разрыва,
б) установите проволоку между концевиками фильтра.
8. Установка дренажного шланга
а) Подсоедините шланг диаметром не менее 1/2 дюйма к дре-
нажному концевику на управляющем клапане. Концевик позволяет
подключить шланг с помощью штуцера или резьбы.
б) Подведите шланг к трапу в полу (рис. 2) и закрепите таким
образом, чтобы его сливное отверстие постоянно находилось над
решеткой во избежание разбрызгивания. Убедитесь в наличии 30-
40мм разрыва между концом шланга и водой в канализации.
в) Наряду с дренажным отверстием в полу можно использовать
канализационный стояк или дренажную линию мойки или стираль-
ной машины. Не устанавливайте дренажные шланги большой дли-
ны и не допускайте подъемов шланга, ограничивающих дренаж-
ный поток.
9. Проверка на течь под давлением
Для предотвращения скопления воздуха под давлением в си-
стеме выполняйте следующие шаги в строгой последовательно-
сти.
а) Откройте два или более крана в системе горячей и холодной
воды после фильтра.
б) Поставьте байпас в рабочее положение (в системе из трех
кранов откройте входной и выходной вентили и перекройте вен-
тиль между ними).
в) Медленно откройте вентиль в подводящей магистрали.
г) Проверьте систему на наличие утечек.
ВАЖНО: обязательно проведите процедуру запуска фильтра
перед началом использования отфильтрованной воды.
10. Электрическое подключение
Во время установки фильтра под-
ключение проводов на электронной
плате установки может быть нарушено.
Проверьте целостность всех соедине-
ний на обратной стороне электронной
платы. Убедитесь, что провода не со-
прикасаются с движущимися частями
клапана.
Вставьте вилку трансформатора
в розетку 220В.
12. Для завершения установки
запрограммируйте электронный
таймер.
´
²¬¥
¦¨
ÅÉÊÃֺοɼÂÖ ÁÊÃֺοɼÂÕ
¹ÌÅ»ÄÅÀ
Æ·ÉÇʸÅÁ
ÊÆÂÅÉ
ļĿ¼
ÁÅÄͼ¹¿Á
¨Å¸Ç·¾Ä·Ö
ÈÁŸ·
ÁÅÄͼ¹¿Á
¨Å¸Ç·¾Ä·Ö
ÈÁŸ·
´
¸·ÀÆ·ÈÈ
q#41
ÊÆÂÅÉļĿ¼
Ï·ĺ
q#41

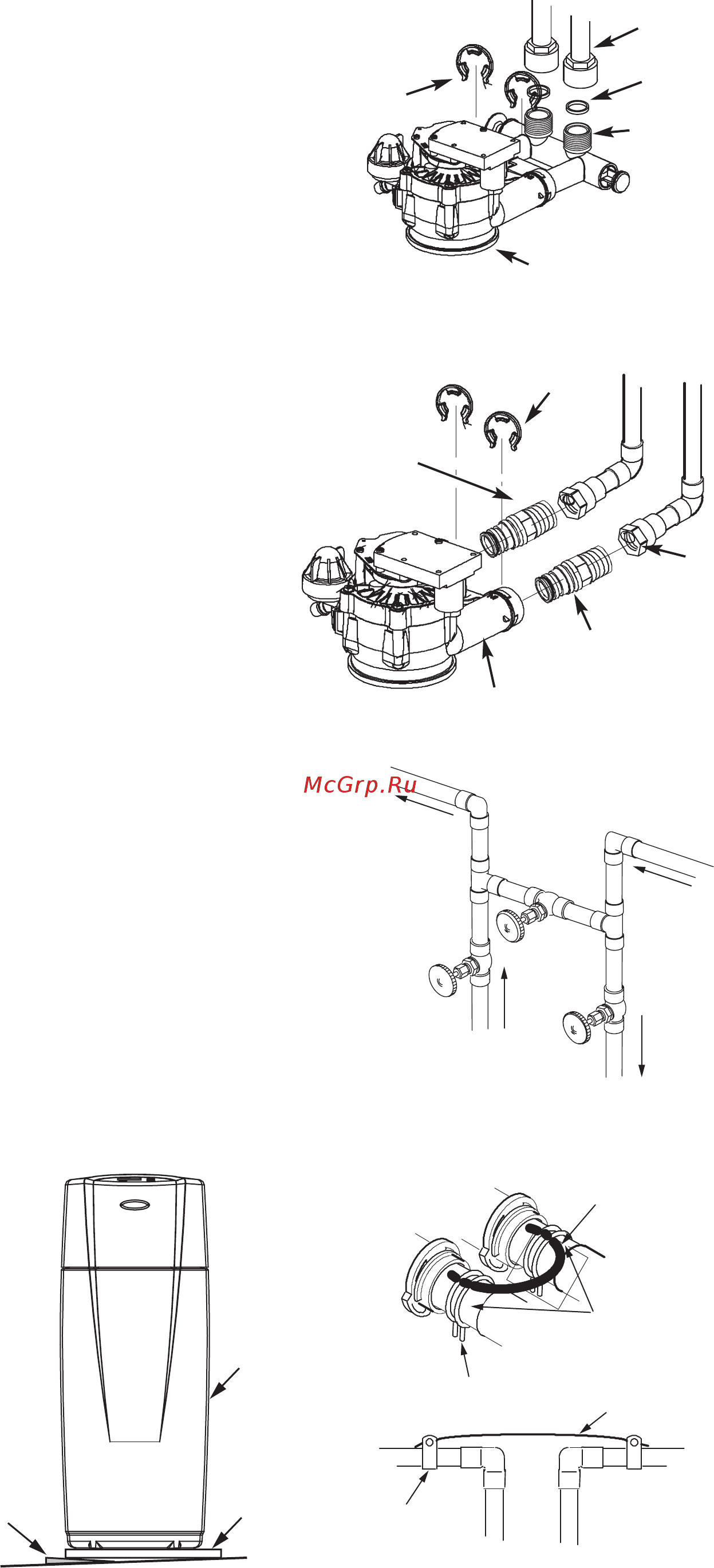

Рис. 3а
Рис. 3б
Рис. 4
Рис. 6
Рис. 5
ÌÅÃÊÉ
ÆÇŹÅÂÅÁ·»ÂÖ
¾·¾¼Ã¼ĿÖ
üɷ¿μÈÁ¿¼
ÉÇʸÅÆÇŹŻÒ
ÌÅÃÊÉ
#
ÆÇŹÅÂÅÁ·»ÂÖ
¾·¾¼Ã¼ĿÖ
ÁŽÊÌ
˷ļǷ
Á¿Ä
