6
Обрезать
по уровню
горловины бака

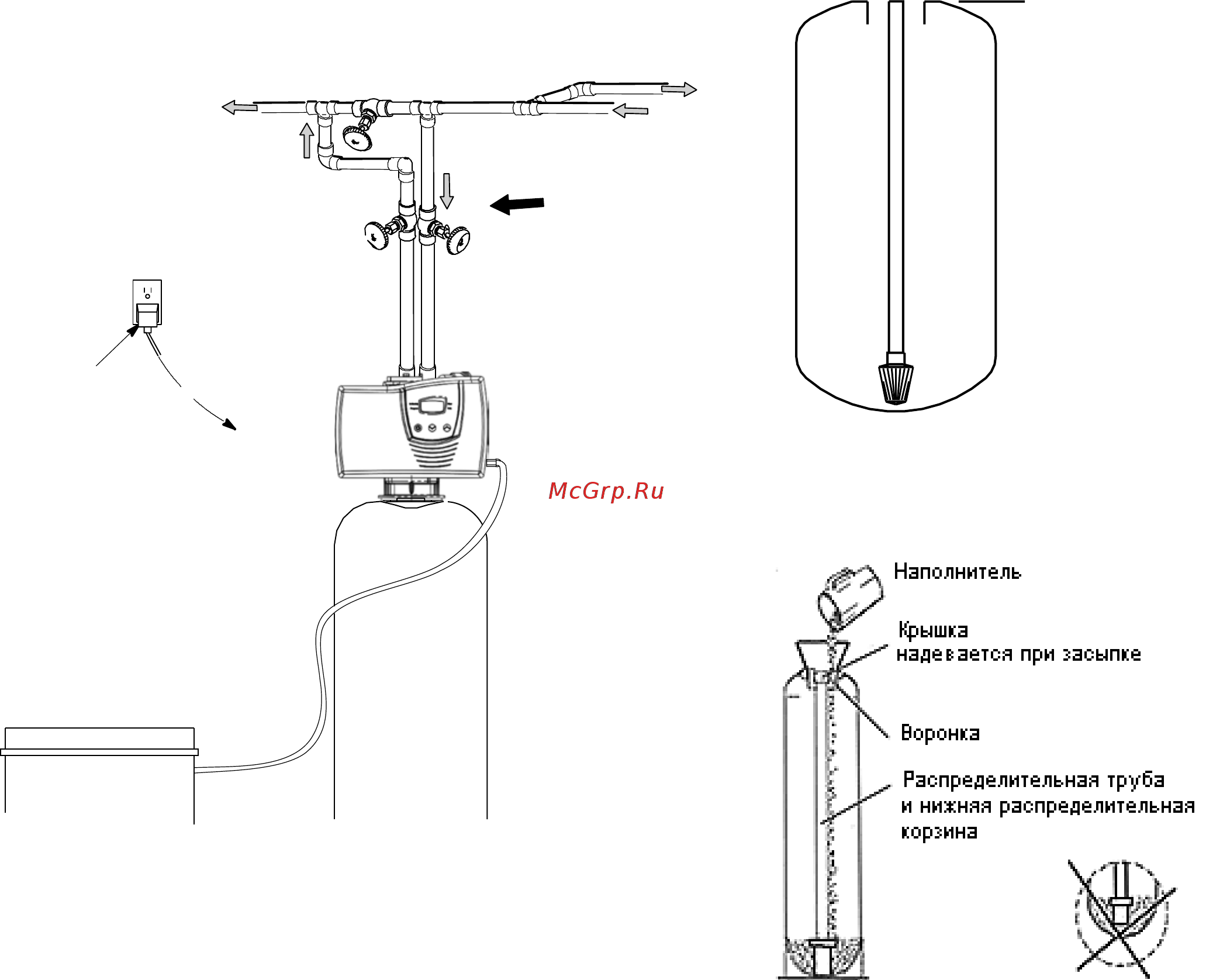

Рис. 2. Обрезка трубы
дистрибьютора
Рис. 3
ОПЕРАЦИИ ПО МОНТАЖУ
1. Убедитесь, что корпус установки пуст и чист. Установите корпус на ровную, строго горизонталь-
ную поверхность.
2. Установите и отцентрируйте распределительную трубу с нижней корзиной в корпусе установки
(рис. 2, 3). Внимание: не надавливайте на распределительную трубку во избежание поломки кор-
зины.
3. Обрежьте трубу дистрибьютора в соответствии с рис. 2. При использовании адаптера 4"x2,5"
(корпуса с горловиной 4’) для установки управляющего клапана указанный размер отсчитывается
после установки адаптера.
4. Наденьте на трубу пластиковую крышку или прикройте ее другим доступным материалом.
5. Пользуясь воронкой, засыпьте корпус установки гравием и ионообменной смолой в последо-
вательности, указанной продавцом, придерживая трубу и не давая материалу выдавить ее вверх,
иначе при монтаже клапана можно повредить нижнюю корзину.
6. После засыпки загрузки снимите защитную крышку, надетую при засыпке, и слегка смажьте
верхнюю кромку трубы по наружной части силиконовой смазкой.
Внимание: категорически запрещается смазывать резиновые части смазками на нефтяной осно-
ве!
7. После удаления частиц наполнителя с горловины корпуса установки и после очистки от них
резьбы танка, аккуратно наденьте клапан с корзиной верхнего дистрибьютора на распределитель-
ную трубу и надавите на него сверху так, чтобы уплотнение клапана «село» на трубу; после этого
заверните клапан до упора.
Внимание: не перетягивайте клапан по резьбе во избежание срыва или разрушения соединения.
8. Установите на управляющий клапан резьбовые концевики.
9. Подключите установку в разрыв магистрали подачи холодной воды, используя стандартную
трубную арматуру и фитинги. Для удобства запуска, эксплуатации и обслуживания оборудования
ЖЕСТКАЯ ВОДА
УМЯГЧЕННАЯ ВОДА
к контроллеру
трансформатор
байпасный
вентиль
подача
солевого
раствора
ВХОД
ВЫХОД
байпас
из трех
вентилей
220 В
50 Гц
входной
вентиль
выходной
вентиль
Рис. 1
