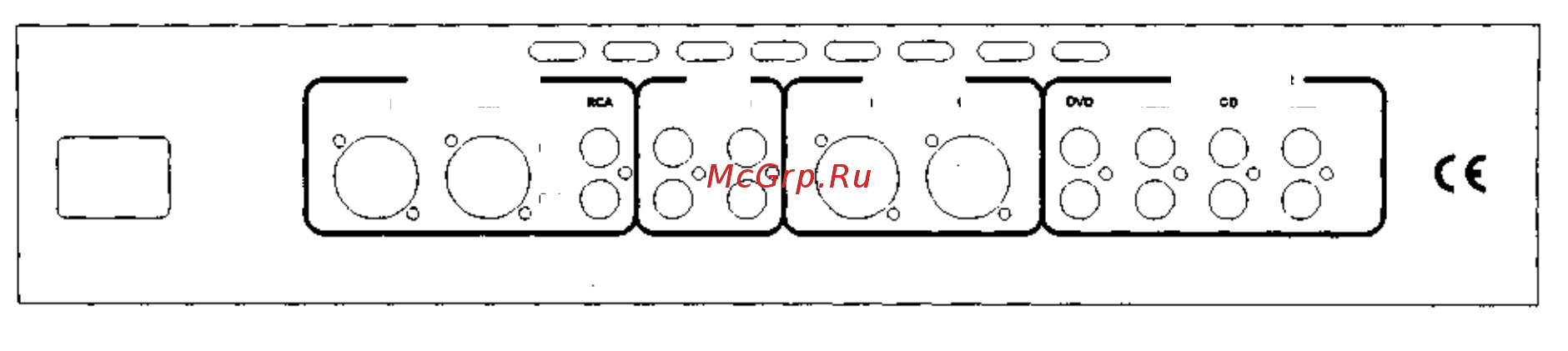

Вид сзади. Соединители слева направо:

Подключение к сети пер. тока 230 В / 115 В / 100 В в зависимости от страны

Выход симметричных сигналов XLR, прав.

Выход симметричных сигналов XLR, лев.

Выход несимметричных сигналов RCA, прав. / лев.

Выход на магнитофон RCA, прав. / лев.

Вход магнитофона RCA, прав. / лев.

Вход симметричных сигналов XLR, прав.

Вход симметричных сигналов XLR, лев.

DVD-вход RCA, прав. / лев.

Вход тюнера RCA, прав. / лев.

Вход компакт-диска RCA, прав. / лев.

Вход вспомогательных устройств RCA, прав. / лев.

Устройство Р4А предусматривает наличие двух типов звуковых входов и выходов:

подключение несимметричных звуковых сигналов с разъемами типа RCA («тюльпан») и

абсолютно симметричных звуковых сигналов с разъемами XLR (контакт 2 – положительная

фаза, контакт 3 – обратная фаза и контакт 1 – заземление на корпус).

Высококачественный

предварительный усилитель

Hegel, Осло, Норвегия

Основной аудио-

выход

Прав

Лев

Вых.

Вх.

Прав

Лев

М.лента

Симм. вход

Несимм. вход

Прав

Лев

Тюнер

Вспом.
