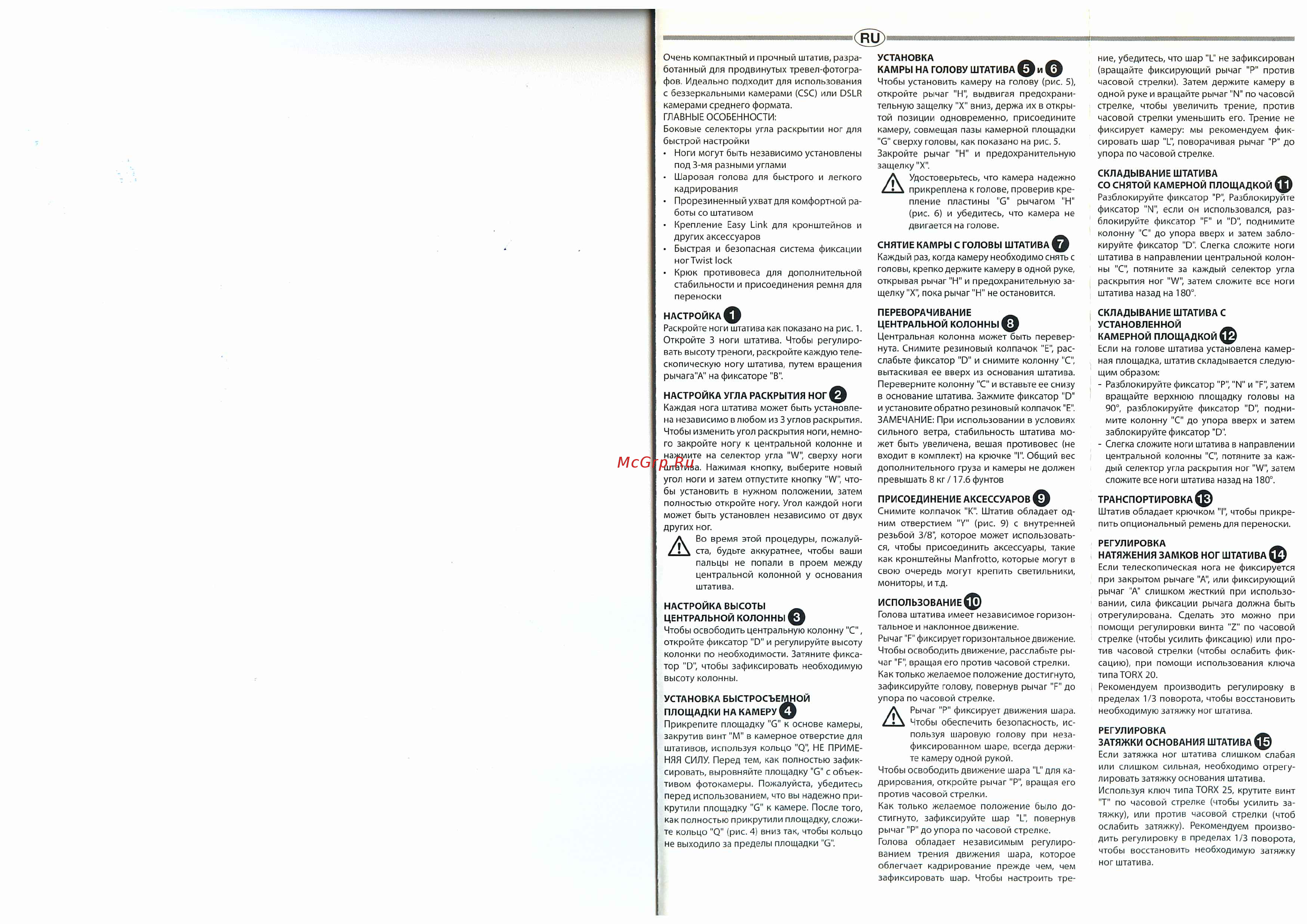

Инструкция по эксплуатации Страница: 2

Manfrotto Befree Live Twist (MVKBFRT-LIVE) Инструкция по эксплуатации онлайн [2/2] 344581

Похожие устройства

RU Очень компактный и прочный штатив разра ботанный для продвинутых тревел фотографов Идеально подходит для использования с беззеркальными камерами CSC или DSLR камерами среднего формата ГЛАВНЫЕ ОСОБЕННОСТИ Боковые селекторы угла раскрытии ног для быстрой настройки Ноги могут быть независимо установлены под 3 мя разными углами Шаровая голова для быстрого и легкого кадрирования Прорезиненный ухват для комфортной ра боты со штативом Крепление Easy Link для кронштейнов и других аксессуаров Быстрая и безопасная система фиксации ног Twist lock Крюк противовеса для дополнительной стабильности и присоединения ремня для переноски 0 НАСТРОЙКА Раскройте ноги штатива как показано на рис 1 Откройте 3 ноги штатива Чтобы регулиро вать высоту треноги раскройте каждую теле скопическую ногу штатива путем вращения рычага А на фиксаторе В НАСТРОЙКА УГЛА РАСКРЫТИЯ НОГ Q Каждая нога штатива может быть установле на независимо в любом из 3 углов раскрытия Чтобы изменить угол раскрытия ноги немно го закройте ногу к центральной колонне и нажмите на селектор угла W сверху ноги штатива Нажимая кнопку выберите новый угол ноги и затем отпустите кнопку W что бы установить в нужном положении затем полностью откройте ногу Угол каждой ноги может быть установлен независимо от двух других ног Во время этой процедуры пожалуй ста будьте аккуратнее чтобы ваши пальцы не попали в проем между центральной колонной у основания штатива НАСТРОЙКА ВЫСОТЫ ЦЕНТРАЛЬНОЙ КОЛОННЫ Чтобы освободить центральную колонну С откройте фиксатор D и регулируйте высоту колонки по необходимости Затяните фикса тор D чтобы зафиксировать необходимую высоту колонны Q УСТАНОВКА БЫСТРОСЪЕМНОЙ ф ПЛОЩАДКИ НА КАМЕРУ Прикрепите площадку G к основе камеры закрутив винт М в камерное отверстие для штативов используя кольцо Q НЕ ПРИМЕ НЯЯ СИЛУ Перед тем как полностью зафик сировать выровняйте площадку G с объек тивом фотокамеры Пожалуйста убедитесь перед использованием что вы надежно при крутили площадку G к камере После того как полностью прикрутили площадку сложи те кольцо Q рис 4 вниз так чтобы кольцо не выходило за пределы площадки G УСТАНОВКА КАМРЫ НА ГОЛОВУ ШТАТИВА0И0 Чтобы установить камеру на голову рис 5 откройте рычаг Н выдвигая предохрани тельную защелку X вниз держа их в откры той позиции одновременно присоедините камеру совмещая пазы камерной площадки С сверху головы как показано на рис 5 Закройте рычаг Н и предохранительную защелку X Удостоверьтесь что камера надежно прикреплена к голове проверив кре пление пластины С рычагом Н рис 6 и убедитесь что камера не двигается на голове ние убедитесь что шар L не зафиксирован вращайте фиксирующий рычаг Р против часовой стрелки Затем держите камеру в одной руке и вращайте рычаг N по часовой стрелке чтобы увеличить трение против часовой стрелки уменьшить его Трение не фиксирует камеру мы рекомендуем фик сировать шар L поворачивая рычаг Р до упора по часовой стрелке СНЯТИЕ КАМРЫ С ГОЛОВЫ ШТАТИВА Каждый раз когда камеру необходимо снять с головы крепко держите камеру в одной руке открывая рычаг Н и предохранительную за щелку X пока рычаг Н не остановится СКЛАДЫВАНИЕ ШТАТИВА СО СНЯТОЙ КАМЕРНОЙ ПЛОЩАДКОЙ Разблокируйте фиксатор Р Разблокируйте фиксатор N если он использовался раз блокируйте фиксатор F и D поднимите колонну С до упора вверх и затем забло кируйте фиксатор D Слегка сложите ноги штатива в направлении центральной колон ны С потяните за каждый селектор угла раскрытия ног W затем сложите все ноги штатива назад на 180 ПЕРЕВОРАЧИВАНИЕ ЦЕНТРАЛЬНОЙ КОЛОННЫ Центральная колонна может быть перевер нута Снимите резиновый колпачок Е рас слабьте фиксатор О и снимите колонну С вытаскивая ее вверх из основания штатива Переверните колонну С и вставьте ее снизу в основание штатива Зажмите фиксатор О и установите обратно резиновый колпачок Е ЗАМЕЧАНИЕ При использовании в условиях сильного ветра стабильность штатива мо жет быть увеличена вешая противовес не входит в комплект на крючке I Общий вес дополнительного груза и камеры не должен превышать 8 кг 17 6 фунтов СКЛАДЫВАНИЕ ШТАТИВА С УСТАНОВЛЕННОЙ КАМЕРНОЙ ПЛОЩАДКОЙ Если на голове штатива установлена камер ная площадка штатив складывается следую щим образом Разблокируйте фиксатор Р N и F затем вращайте верхнюю площадку головы на 90 разблокируйте фиксатор D подни мите колонну С до упора вверх и затем заблокируйте фиксатор D Слегка сложите ноги штатива в направлении центральной колонны С потяните за каж дый селектор угла раскрытия ног W затем сложите все ноги штатива назад на 180 0 ф 0 ПРИСОЕДИНЕНИЕ АКСЕССУАРОВ Снимите колпачок К Штатив обладает од ним отверстием У рис 9 с внутренней резьбой 3 8 которое может использовать ся чтобы присоединить аксессуары такие как кронштейны МапЕгоНо которые могут в свою очередь могут крепить светильники мониторы и т д ф ИСПОЛЬЗОВАНИЕ Голова штатива имеет независимое горизон тальное и наклонное движение Рычаг Т фиксирует горизонтальное движение Чтобы освободить движение расслабьте ры чаг Е вращая его против часовой стрелки Как только желаемое положение достигнуто зафиксируйте голову повернув рычаг Е до упора по часовой стрелке Рычаг Р фиксирует движения шара Чтобы обеспечить безопасность ис пользуя шаровую голову при неза фиксированном шаре всегда держи те камеру одной рукой Чтобы освободить движение шара Ь для ка дрирования откройте рычаг Р вращая его против часовой стрелки Как только желаемое положение было до стигнуто зафиксируйте шар С повернув рычаг Р до упора по часовой стрелке Голова обладает независимым регулиро ванием трения движения шара которое облегчает кадрирование прежде чем чем зафиксировать шар Чтобы настроить тре ф ф ф ТРАНСПОРТИРОВКА Штатив обладает крючком I чтобы прикре пить опциональный ремень для переноски РЕГУЛИРОВКА НАТЯЖЕНИЯ ЗАМКОВ НОГ ШТАТИВА Если телескопическая нога не фиксируется при закрытом рычаге А или фиксирующий рычаг А слишком жесткий при использо вании сила фиксации рычага должна быть отрегулирована Сделать это можно при помощи регулировки винта Z по часовой стрелке чтобы усилить фиксацию или про тив часовой стрелки чтобы ослабить фик сацию при помощи использования ключа типаТОЯХ 20 Рекомендуем производить регулировку в пределах 1 3 поворота чтобы восстановить необходимую затяжку ног штатива ф РЕГУЛИРОВКА ЗАТЯЖКИ ОСНОВАНИЯ ШТАТИВА Если затяжка ног штатива слишком слабая или слишком сильная необходимо отрегу лировать затяжку основания штатива Используя ключ типа TORX 25 крутите винт Т по часовой стрелке чтобы усилить за тяжку или против часовой стрелки чтоб ослабить затяжку Рекомендуем произво дить регулировку в пределах 1 3 поворота чтобы восстановить необходимую затяжку ног штатива ф
