Lex HUBBLE 500 IVORY Инструкция по эксплуатации онлайн [4/9] 348079
![Lex HUBBLE 500 IVORY Инструкция по эксплуатации онлайн [4/9] 348079](/views2/1415600/page4/bg4.png)

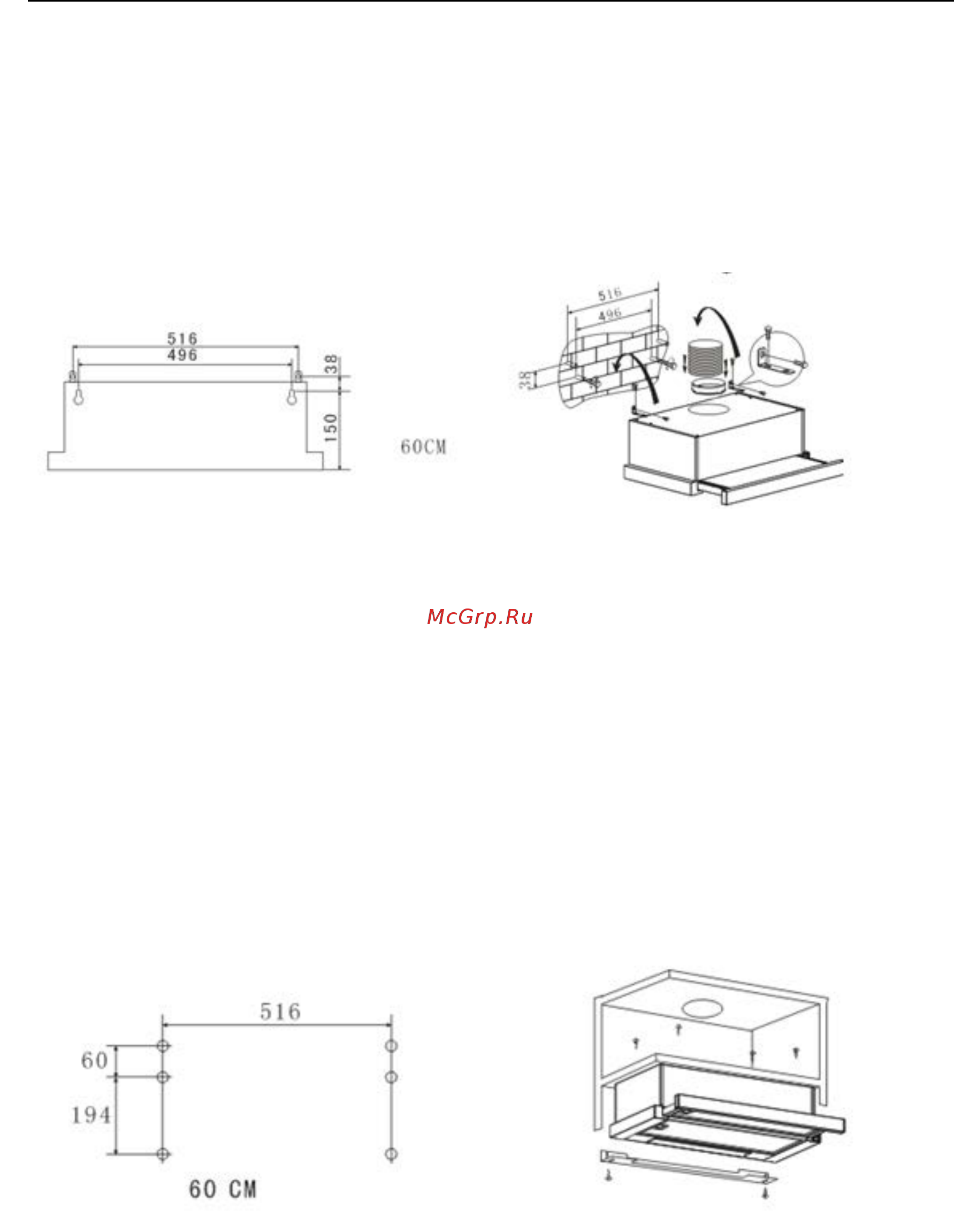

5
3.1.4 Повесьте вытяжку на саморезы.
3.1.5 Установите фланец и гофрированную трубу на вытяжку для
отведения в вентиляю. (гофрированная труба не поставляется в
комплекте).
Рис. 2
Второй (рис. 3):
3.2.1 Просверлите 6 отверстий диаметром 4 мм в ящике для установки
вытяжки.
3.2.2 Просверлите отверстие для воздухоотвода, затем установите
вытяжку с помощью 6 саморезов, прикрутив к поверхности ящика.
Рис. 3
