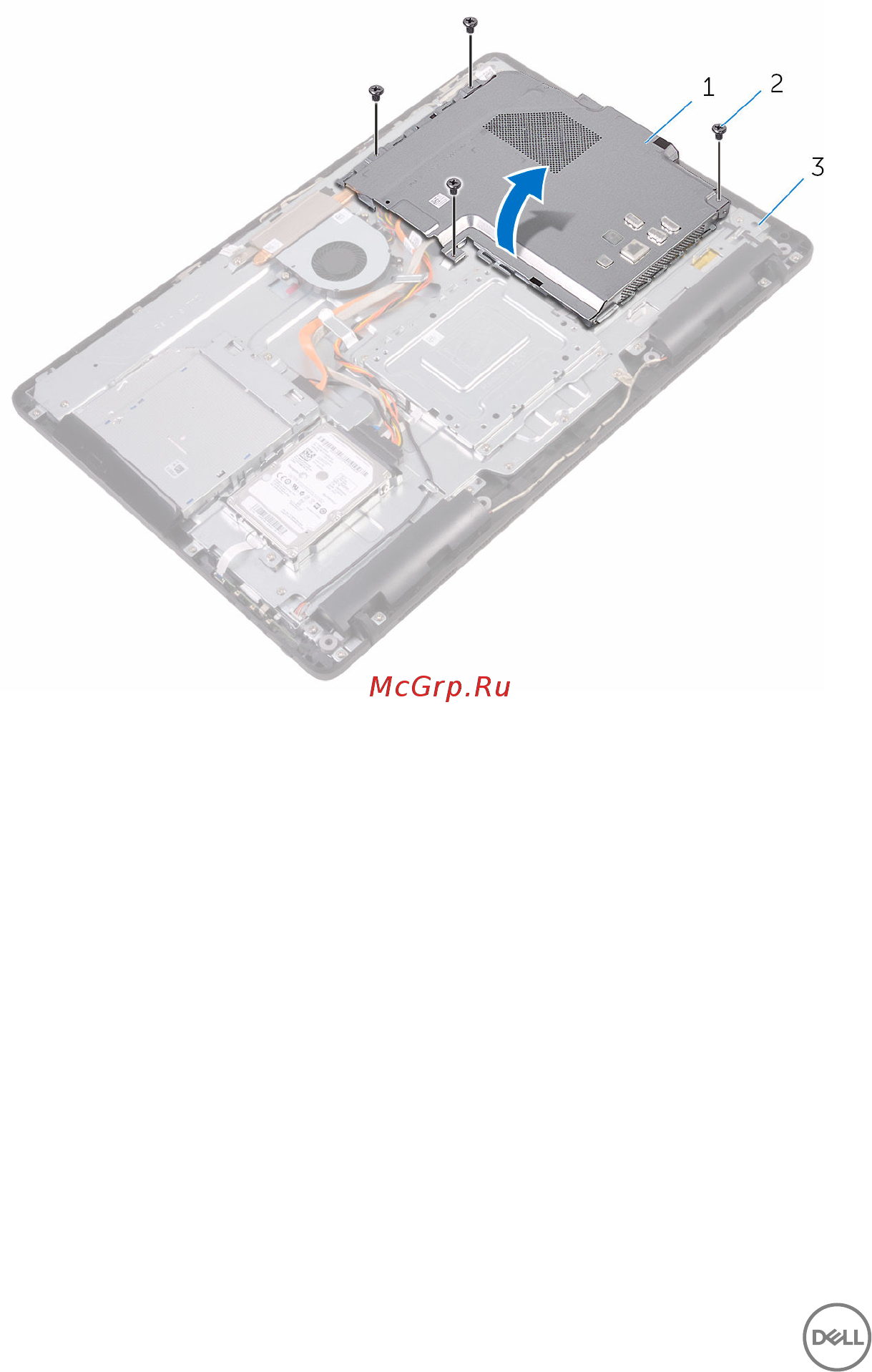

2 Поднимите экран системной платы и снимите его с основания дисплея в
сборе.
1 экран системной платы 2 винты (4)
3 основание дисплея в сборе
40
