3 Выкрутите винты, с помощью которых системная плата крепится к
основанию дисплея в сборе.
4 Поднимите системную плату с основания дисплея в сборе.

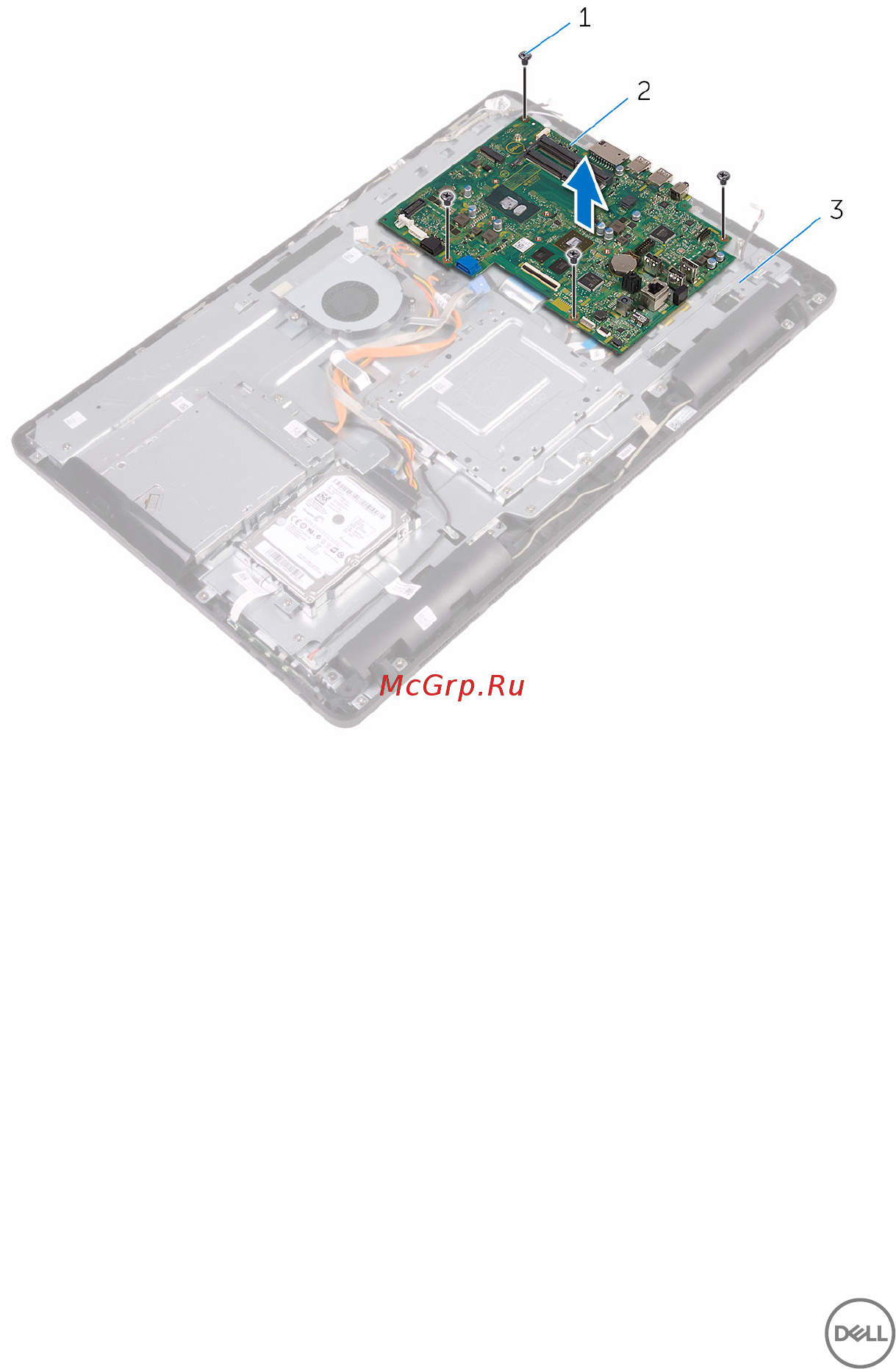

1 винты (4) 2 системная плата
3 основание дисплея в сборе
78
