ПАРАМЕТР 51. Тип запроса на тепло

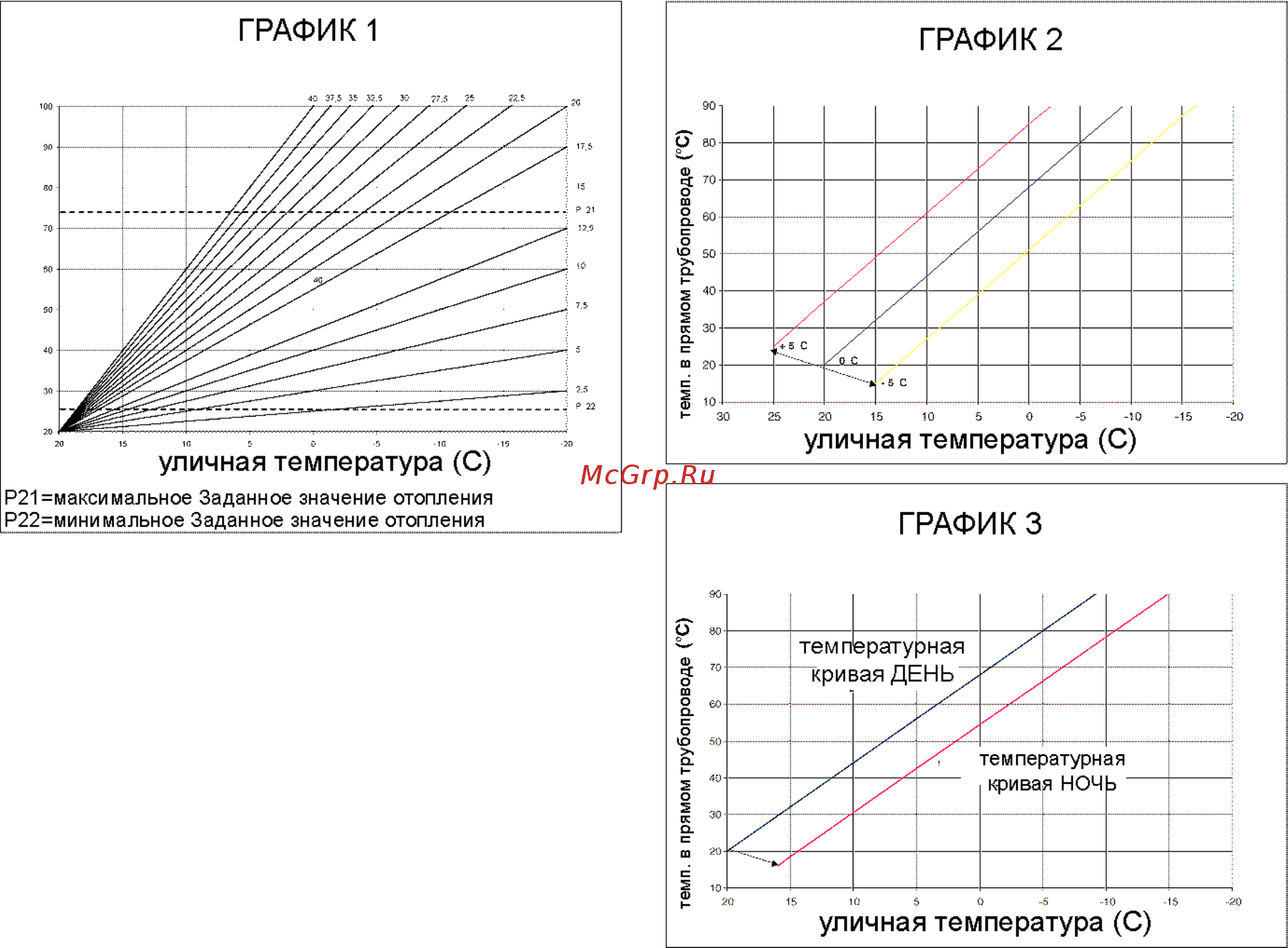

ЕСЛИ К КОТЛУ ПОДКЛЮЧЕН ТЕРМОСТАТ ТЕМПЕРАТУРЫ В ПОМЕЩЕНИИ, УСТАНОВИТЕ ПАРАМЕТР 51 = 0 (график
2).
Термостат температуры в помещении делает запрос на тепло, когда его контакты замыкаются, и прекращает его, когда
контакты размыкаются. Хотя температура в прямом трубопроводе вычисляется автоматически котлом, пользователь
может вручную изменить ее. При изменении параметра HEATING (ОТОПЛЕНИЕ) в интерфейсе пользователя, будет
доступно не Заданное Значение Отопления, а значение, изменяемое в пределах от -5°С до +5°С. Изменения этого
значения не оказывают прямого влияния на температуру в прямом трубопроводе, а влияют на автоматические расчеты
при ее вычислении, меняя базовую температуру системы (0=20°С).
Для котлов с функцией S.A.R.A. BOOSTER, термостат температуры в помещении остается замкнутым в течение
длительного времени, котел автоматически повышает температуру в прямом трубопроводе, которая добавляется к
действию функции управления температурой. Когда Термостат температуры в помещении размыкает контакты, котел
автоматически возвращается к значению, вычисляемому функцией Управления температурой (TEMPERATURE
CONTROL).
ЕСЛИ К КОТЛУ ПОДКЛЮЧЕН ПРОГРАММИРУЕМЫЙ ТАЙМЕР, УСТАНОВИТЕ ПАРАМЕТР 51=1 (график 3).
Когда контакт замыкается, запрос на тепло подается датчиком на прямом трубопроводе, на основании уличной
температуры, с тем чтобы поддерживать заданную температуру в помещении на уровне ДЕНЬ (20°С). Когда контакты
размыкаются, он не прекращает запрос на тепло, а понижает (параллельный перенос) температурную кривую до уровня
НОЧЬ (16°С). Хотя температура в прямом трубопроводе вычисляется автоматически котлом, пользователь может вручную
изменить ее.
При изменении параметра HEATING (ОТОПЛЕНИЕ) в интерфейсе пользователя, будет доступно не Заданное Значение
Отопления, а значение, изменяемое в пределах от -5°С до +5°С. Изменения этого значения не оказывают прямого
влияния на температуру в прямом трубопроводе, а влияют на автоматические расчеты при ее вычислении, меняя базовую
температуру системы (0=20°С для уровня ДЕНЬ; 16°С для уровня НОЧЬ).
ГИДРАВЛИЧЕСКИЙ РАЗЪЕДИНИТЕЛЬ CONNECT AT/BT
При использовании CONNECT AT/BT, который представляет собой аксессуар, поставляемый на заказ, котел дает
возможность выбрать 2 кривых терморегулирования:
- ОТС 1-го контура отопления (параметр 45) - для систем прямого типа.
- ОТС 2-го контура отопления (параметр 47) – для систем зависимого типа.
Даже в случае второго контура отопления, кривая зависит от проектной минимальной уличной температуры (то есть от
географической зоны). Она должна аккуратно вычисляться монтажником по следующей формуле:
Р.47 = 10x(проектная Т в прямом трубопроводе – 20) / (20 – проектная мин.уличная Т).
Параметры 31 и 32 дают возможность задать максимум и минимум для заданного значения температуры для второго
контура отопления.
Для того чтобы скорректировать температурную кривую в этой конфигурации, смотрите инструкции, поставляемые вместе
с данным аксессуаром.
