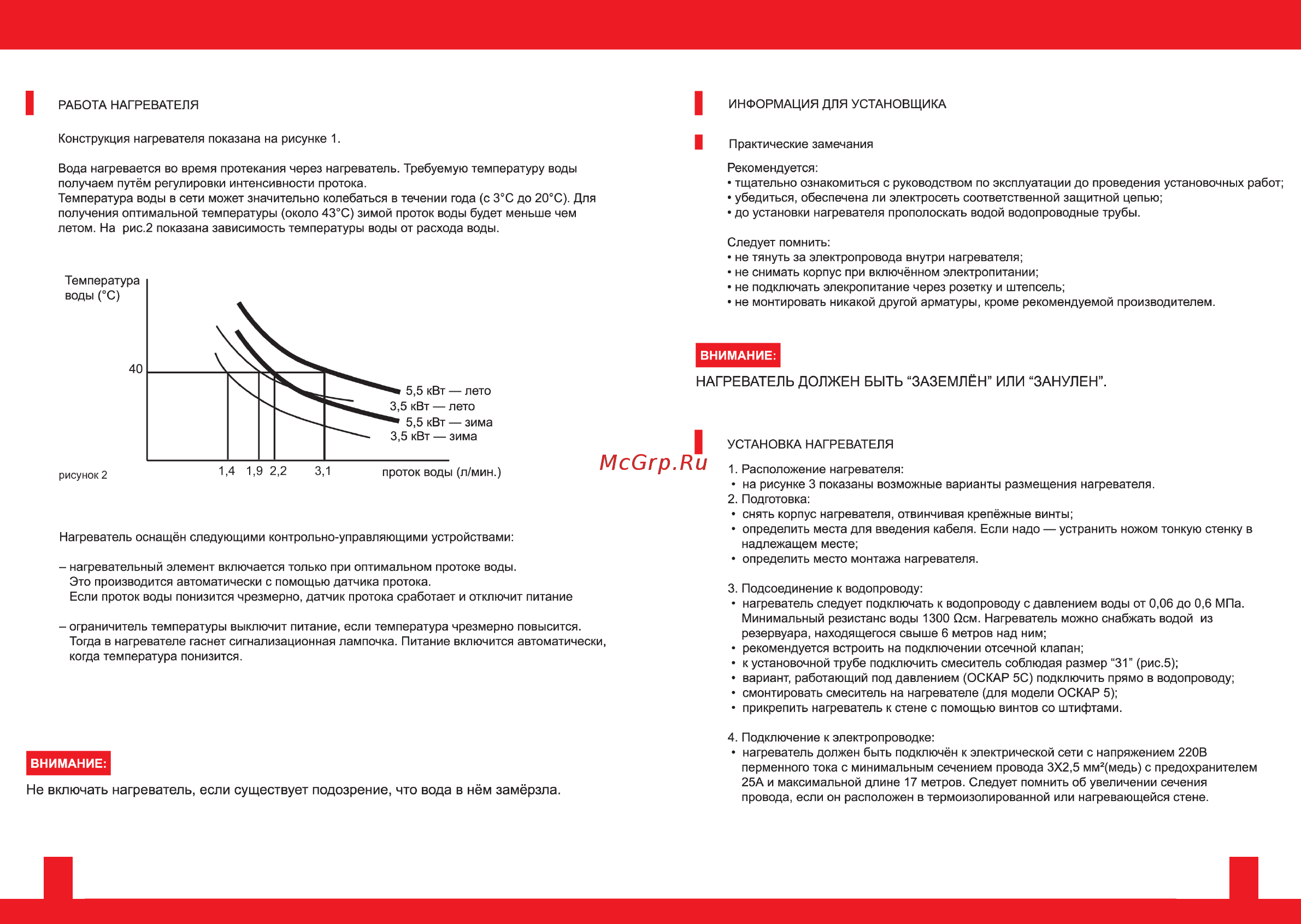

РАБОТА НАГРЕВАТЕЛЯ ИНФОРМАЦИЯ ДЛЯ УСТАНОВЩИКА Конструкция нагревателя показана на рисунке 1 Практические замечания Вода нагревается во время протекания через нагреватель Требуемую температуру воды получаем путём регулировки интенсивности протока Температура воды в сети может значительно колебаться в течении года с З С до 20иС Для получения оптимальной температуры около 43 С зимой проток воды будет меньше чем летом На рис 2 показана зависимость температуры воды от расхода воды Рекомендуется тщательно ознакомиться с руководством по эксплуатации до проведения установочных работ убедиться обеспечена ли электросеть соответственной защитной цепью до установки нагревателя прополоскать водой водопроводные трубы Следует помнить не тянуть за электропровода внутри нагревателя не снимать корпус при включённом электропитании не подключать элекропитание через розетку и штепсель не монтировать никакой другой арматуры кроме рекомендуемой производителем ВНИМАНИЕ НАГРЕВАТЕЛЬ ДОЛЖЕН БЫТЬ ЗАЗЕМЛЕН ИЛИ ЗАНУЛЕН УСТАНОВКА НАГРЕВАТЕЛЯ Нагреватель оснащён следующими контрольно упраоляющими устройствами нагревательный элемент включается только при оптимальном протоке воды Это производится автоматически с помощью датчика протока Если проток воды понизится чрезмерно датчик протока сработает и отключит питание ограничитель температуры выключит питание если температура чрезмерно повысится Тогда в нагревателе гаснет сигнализационная лампочка Питание включится автоматически когда температура понизится ВНИМАНИЕ Не включать нагреватель если существует подозрение что вода в нём замёрзла 4 1 Расположение нагревателя на рисунке 3 показаны возможные варианты размещения нагревателя 2 Подготовка снять корпус нагревателя отвинчивая крепёжные винты определить места для введения кабеля Если надо устранить ножом тонкую стенку в надлежащем месте определить место монтажа нагревателя 3 Подсоединение к водопроводу нагреватель следует подключать к водопроводу с давлением воды от 0 06 до 0 6 МПа Минимальный резистанс воды 1300 Сем Нагреватель можно снабжать водой из резервуара находящегося свыше 6 метров над ним рекомендуется встроить на подключении отсечной клапан к установочной трубе подключить смеситель соблюдая размер 31 рис 5 вариант работающий под давлением ОСКАР 5С подключить прямо в водопроводу смонтировать смеситель на нагревателе для модели ОСКАР 5 прикрепить нагреватель к стене с помощью винтов со штифтами 4 Подключение к электропроводке нагреватель должен быть подключён к электрической сети с напряжением 220В пермвнмого тока с минимальным сечением провода 3X2 5 мм2 медь с предохранителем 25А и максимальной длине 17 метров Следует помнить об увеличении сечения провода если он расположен в термоизолированной или нагревающейся стене 5
