2 Информация об изделии
Logano G334WS – 6 720 809 563 (2013/11)
5

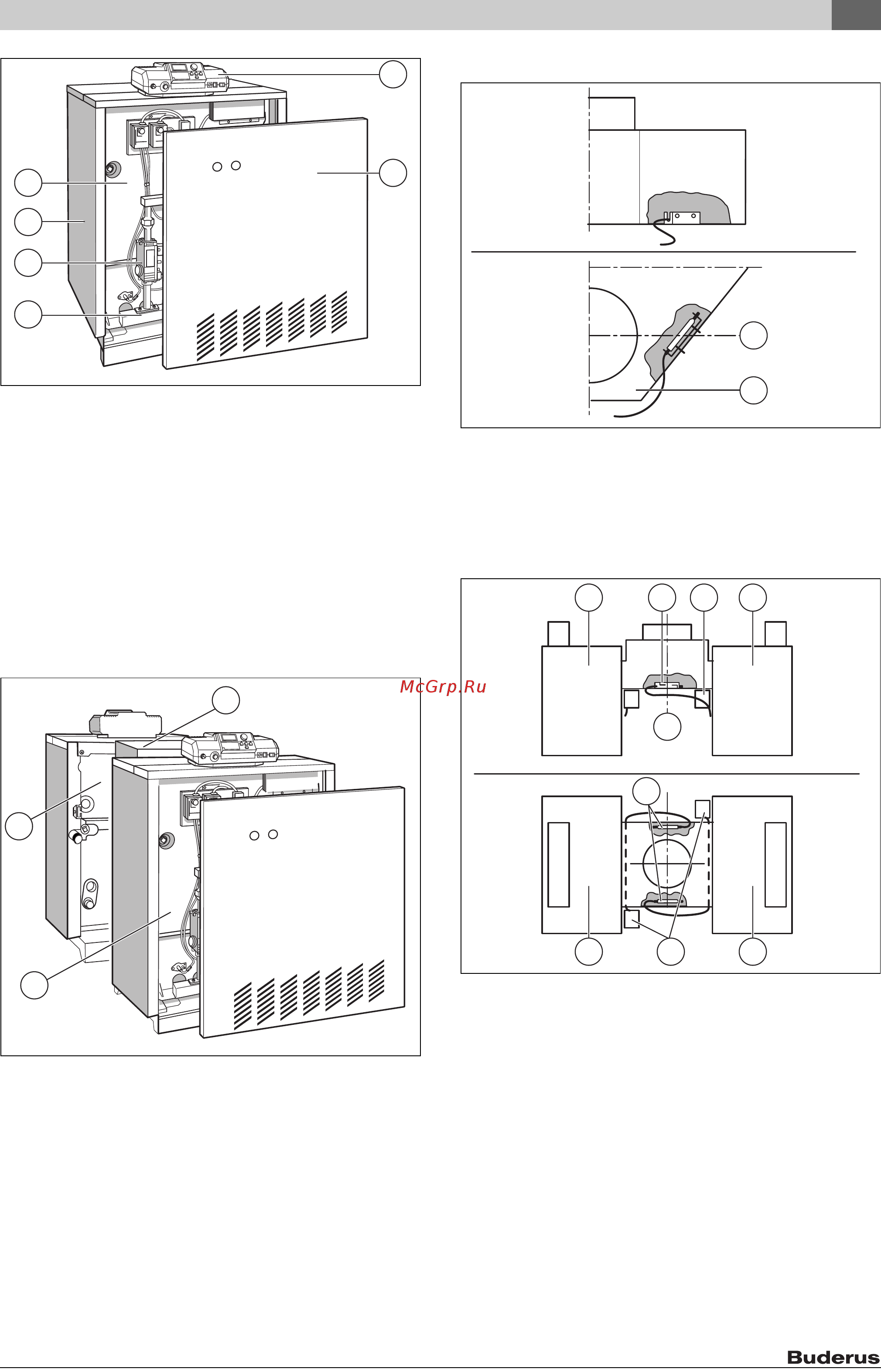

Рис. 1 Основные составные части отдельного котла
[1] Газовая горелка
[2] Газовая арматура
[3] Облицовка
[4] Котловой блок с теплоизоляцией
[5] Система управления
[6] Передняя стенка котла
Сдвоенный котёл
Сдвоенный котёл состоит из двух котловых блоков одинаковой
мощности, каждый из которых оснащен как отдельный котёл.
Вместо прерывателей тяги на обоих котлах имеется сборный канал
дымовых газов [3] как соединительный участок в середине
установки.
Рис. 2 Основные составные части сдвоенного котла
[1] Котёл 1
[2] Котёл 2
[3] сборный канал дымовых газов
Устройство контроля дымовых газов AW 50
Установка системы контроля дымовых газов может быть предписана
в местных или общегосударственных положениях и законах,
например, при эксплуатации котлов в жилых помещениях или
помещениях аналогичного использования, а также в крышных
котельных.
Система контроля перекрывает подачу газа, если дымовые газы
поступают в помещение котельной. Горелка выключается.
Расположение на отдельном котле:
Рис. 3 Датчик температуры дымовых газов котла
AВид сзади
BВид сверху
[1] Середина трубы отвода дымовых газов
[2] Боковая стенка прерывателя тяги
Расположение на сдвоенном котле
Рис. 4 Датчики температуры дымовых газов в сдвоенном котле
AВид сбоку
BВид сверху
[1] Котёл 1
[2] Датчик температуры дымовых газов
[3] Блок управления AW 50
[4] Котёл 2
[5] Середина сборного канала дымовых газов
Включение котла после устранения неисправности:
Устройство контроля дымовых газов AW 50
Если имеется потребность в тепле, то устройство контроля дымовых
газов AW 50 через несколько минут автоматически включает
горелку.
1
2
3
4
5
6
6 720 645 166-01.1T
6 720 807 843-01.1T
3
2
1
6 720 645 166-11.2T
1
2
A
B
A
B
1
5
2 3 4
1
2
3 4
6 720 809 550-04.1T
