Установка отопительного котла
5
Специальный отопительный котел Logano 125 WS, работающий на дизельном/газовом топливе - Оставляем за собой право на изменения!
15
5.2.1 Монтаж опорных болтов или подставки
под котел
Условие: кожух или облицовка дверцы горелки
должны быть сняты
(Î глава 6.1, стр. 17).
Для облегчения монтажных работ на нижней
стороне котла используйте тележку со стяжным
ремнем
(Î глава 6.3, стр. 18).
В качестве опор применяются шестигранные болты.
5.2.2 Установка опорных болтов
z Наклоните котел, используя какое-либо
транспортное средство
(Î глава 6.3, стр. 18),
или подложите деревянный брус.
z Заверните опорные болты на 5 – 10 мм.
z Осторожно установите котел.
5.2.3 Установка и выравнивание котла
z Установите котел на то место, где он будет
работать.
z Поворачивая опорные болты, выставьте котел
горизонтально по уровню.
5.2.4 Монтаж подставки под котел
(дополнительное оборудование)
z Заверните опорные болты на 5 – 10 мм в обе
части подставки под котел.

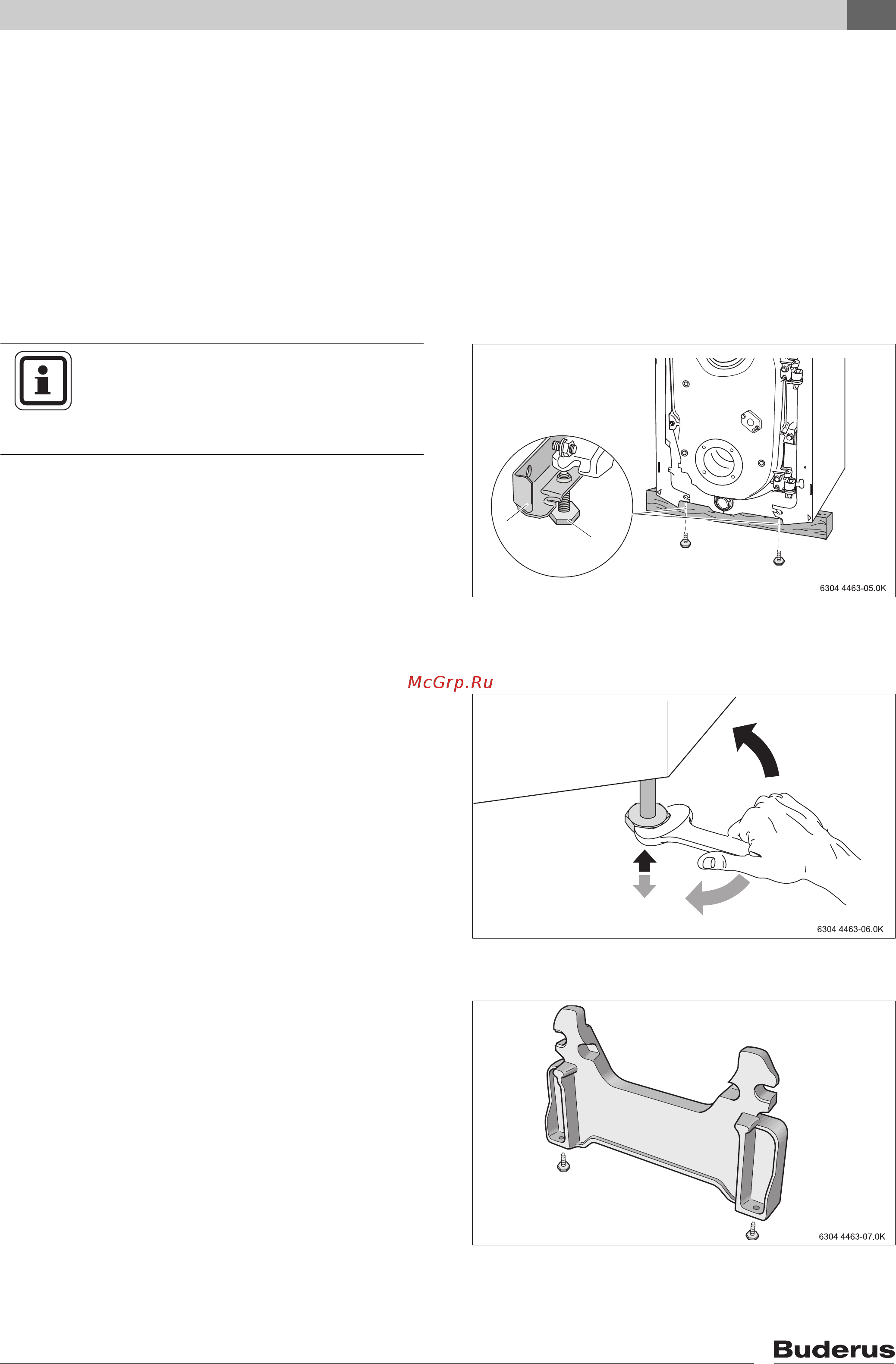

Рис. 6 Установка опорных болтов
Поз. 1: Уголок
Поз. 2: Опорные болты (с шестигранной головкой)
1
2
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При монтаже на горизонтальном баке
горячей воды опорные болты не
устанавливаются.
Рис. 7 Выравнивание отопительного котла по
горизонтали
Рис. 8 Установка опорных болтов на подставку под
котел (высота 140 мм)
