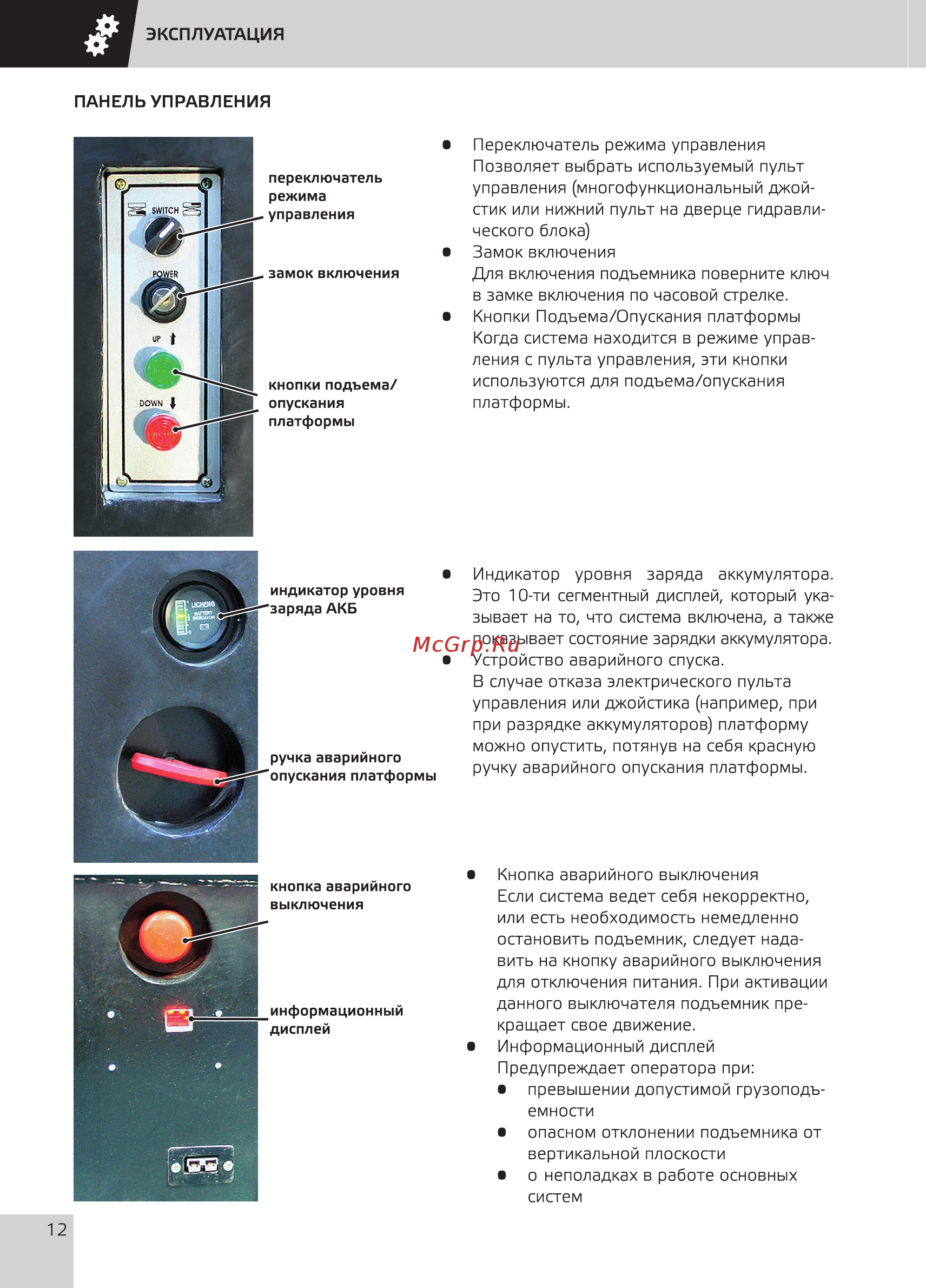

ЭКСПЛУАТАЦИЯ ПАНЕЛЬ УПРАВЛЕНИЯ переключатель режима управления замок включения ир I DOWN 4 1 кнопки подъема опускания платформы индикатор уровня заряда АКБ ручка аварийного опускания платформы кнопка аварийного выключения информационный дисплей 12 Переключатель режима управления Позволяет выбрать используемый пульт управления многофункциональный джой стик или нижний пульт на дверце гидравли ческого блока Замок включения Для включения подъемника поверните ключ в замке включения по часовой стрелке Кнопки Подъема Опускания платформы Когда система находится в режиме управ ления с пульта управления эти кнопки используются для подъема опускания платформы Индикатор уровня заряда аккумулятора Это 10 ти сегментный дисплей который ука зывает на то что система включена а также показывает состояние зарядки аккумулятора Устройство аварийного спуска В случае отказа электрического пульта управления или джойстика например при при разрядке аккумуляторов платформу можно опустить потянув на себя красную ручку аварийного опускания платформы Кнопка аварийного выключения Если система ведет себя некорректно или есть необходимость немедленно остановить подъемник следует нада вить на кнопку аварийного выключения для отключения питания При активации данного выключателя подъемник пре кращает свое движение Информационный дисплей Предупреждает оператора при превышении допустимой грузоподъ емности опасном отклонении подъемника от вертикальной плоскости о неполадках в работе основных систем
