6
Панель управления
Инструкция по эксплуатации Loganova EN240 - Оставляем за собой право на изменения!
47
TV (Дифференциальная часть)
Предназначена для улучшения реакции на
неожиданные изменения заданного значения и
общей частотной характеристики. При правильном
расчёте этого значения температура раньше
достигает заданной величины и быстрее проходит
неустановившийся процесс.
6.7.5 Экран настройки «Регулирование
температуры подающей линии»
Здесь задаётся температура подающей линии
отопительного контура и показаны другие
параметры.

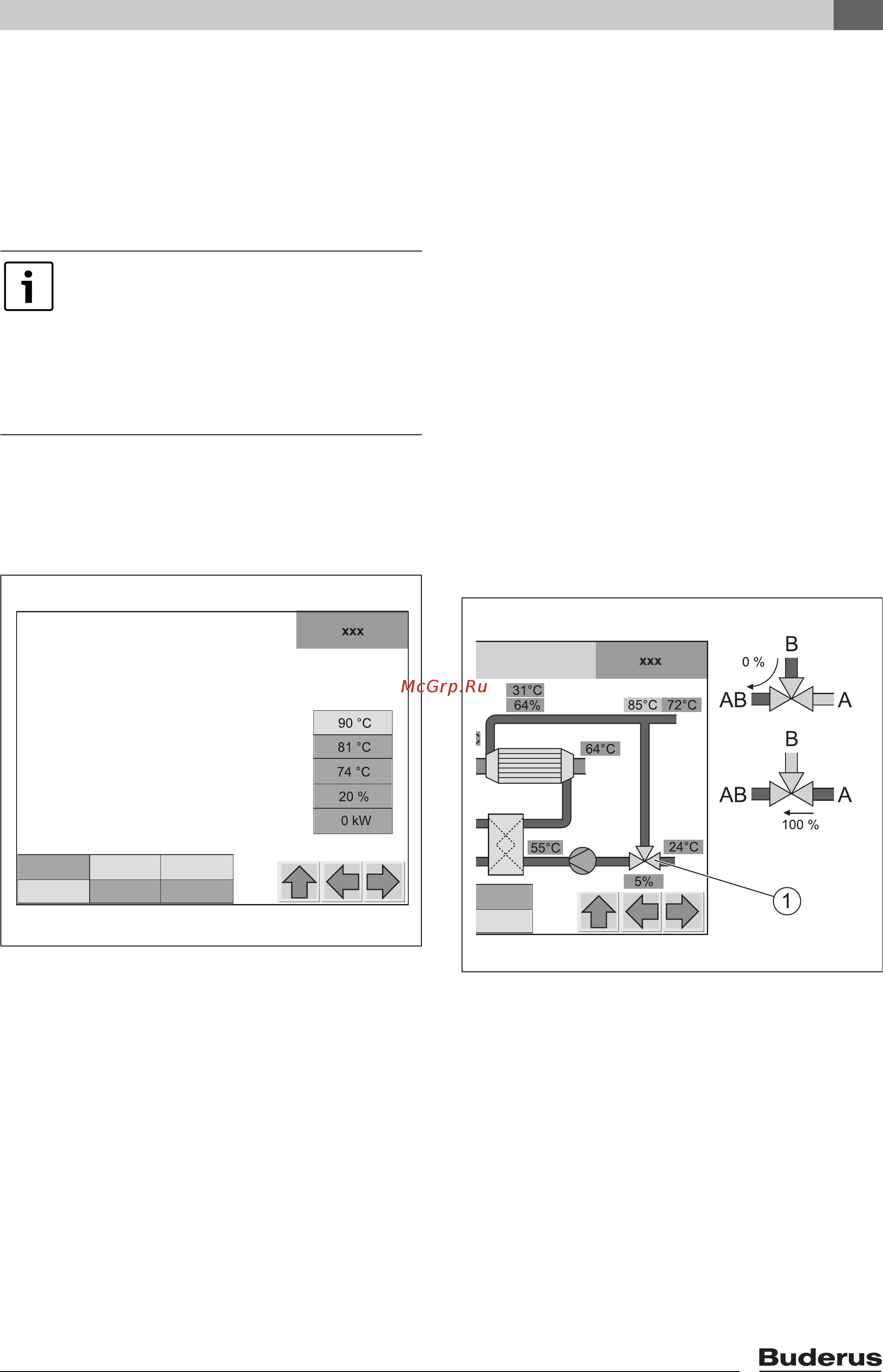

Рис. 35 Экран настройки «Регулирование
температуры подающей линии»
Благодаря регулированию, температура
подающей линии блок-ТЭС поддерживается
постоянной.
Температурный датчик измеряет температуру
подающей линии блок-ТЭС, которая передаётся в
систему управления. Регулятор управляет
встроенным трёхходовым клапаном между
подающей и обратной линиями.
Если температура подающей линии опускается
ниже заданного значения, то в обратную линию
подмешивается горячая вода из подающей линии.
Температура обратной линии повышается и
газовый двигатель меньше охлаждается. Таким
образом автоматически повышается температура
воды подающей линии.
Если температура подающей линии поднимается
выше заданного значения, то в обратную линию не
подмешивается горячая вода из подающей линии.
Таким образом двигатель лучше охлаждается и
температура подающей линии снижается.
Показанные фактические значения являются
текущими температурами подающей и обратной
линии. Электрическая мощность блок-ТЭС и
текущее положение трёхходового клапана
показаны в процентах.
При положении клапана 0 % проход A-AB закрыт,
а проход B-AB открыт, т. е. горячая вода из
подающей линии полностью идёт в обратную
линию. Такого состояния невозможно достичь,
поскольку положение клапана ограничено 20 %.
При положении клапана 100 % проход A-AB
открыт, а проход B-AB закрыт, т. е. горячая вода
из подающей линии не подмешивается в обратную
линию (в обратную линию поступает вода только
из отопительной системы).
Рис. 36 Потоки через трёхходовой клапан
1 Трёхходовой клапан
При нажатии поля «Исходная
установка регулятора» коэффициенты
принимают исходные значения,
обеспечивающие хорошую
характеристику регулирования.
Эти исходные значения могут
отличаться от установленных при
пуско-наладке значений.
6 720 647 266-16.1T
L
Регулирование температуры
подающей линии:
Регулирующий клапан в обратной линии регулирует
температуру подающей линии до заданного значения
Ввод заданного значения подающей линии
Индикация фактич. температуры под. линии
Индикация фактической температуры обратной линии
Индикация текущего положения клапана
Индикация фактической эл. мощности
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
6 720 647 266-17.1T
L
Сниж. мощн.
рег. нуля
Отраб.газы WT
Под.линия
Обр.
линия
н
ы
т
илятор
Сеть вкл.
Сеть выкл.
