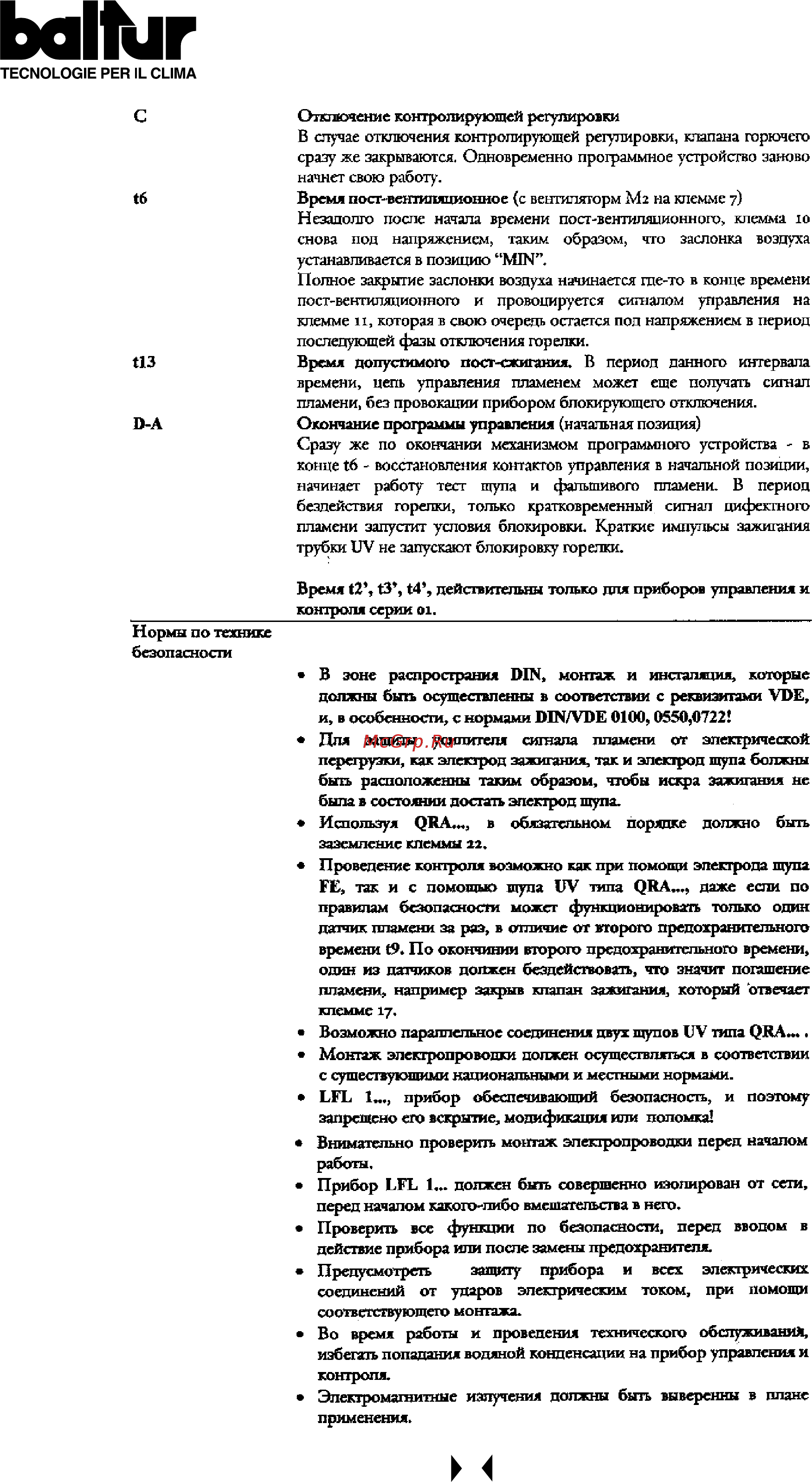

TECNOLOGIE PER IL CLIMA c tfi 113 D A Отключение контролирующей регулировки В случае отключения контролирующей регулировки клапана горючего сразу же закрываются Одновременно программное устройство заново начнет свою работу Время пост вентипяционнос с вснтилэторм Ma на клемме у Незадолго после начала времени пост вентиляиионного клемма го снова поп напряжением таким образом что заслонка воздуха устанавливается в позицию MIN Полное закрытие заслонки воздуха начинается где то в конце времени пост вентиляционного и провоцируется сигналом управления на клемме i г которая в свою очередь остается поп напряжением в период последующей фазы отключения горелки Время допустимого пост сжигания В период данного интервала времени цепь управления пламенем может еще получать сигнал пламени без провокации прибором блокирующего отключения Окончание программы управления начальная позиция Сразу же по окончании механизмом программного устройства в кише 16 восстановления когггактов управления в начальной позиции начинает работу тест щупа и фальшивого пламени В период бездействия горелки только кратковременный сигнал лифектпого пламени запустит условия блокировки Краткие импульсы зажигания трубки UV ис запускают блокировку горелки Время t2 13 14 действительны только для приборов управления и контроля серии от Нормы по технике безопасное В зоне распространи DIN монтаж и инсталяция которые должны быть осуществлении в соответствии с реквизитами VDE и в особенности с нормами DIN VDE 0100 0550 07221 Для зашиты усилителя сигнала пламени от электрической перегрузки как электрод зажигания так и электрод щупа болжны быть расположении таким образом чтобы искра зажигания не была в состоянии достать электрод щупа Используя QRA в обязательном порядке должно быть заземление клеммы 22 Проведение контроля возможно как при помощи электрода щупа FE так и с помощью ятуна UV типа QRA даже если по правилам безопасности может функционировать только один датчик пламени за раз в отличие от второго предохранительного времени 19 По окончании второго предохранительного времени один из датчиков должен бездействовать что значит погашение пламени например закрыв клапан зажигания который отвечает клемме 17 Возможно параллельное соединения двух щупов I7V типа ОНА Монтаж электропроводки должен осуществляться в соответствии с существующими национальными и местными нормами LFL 1 прибор обеспечивающий безопасность и поэтому запрещено его вскрытие модификация иди поломка Внимательно проверить монтаж электропроводки перед началом работы Прибор LFL 1 должен быть совершенно изолирован от сета перед началом какого либо вмешательства в него Проверить все функции по безопасности перед вводом в действие прибора или после замены предохранителя Предусмотреть защиту прибора и всех электрических соединений от уларов электрическим током при иомоши соответствующего монтажа Во время работа и проведения технического обслуживания избегать попадания водяной конденсации на прибор управления и контроля Электромагнитные излучения должны быть ьывереннн В плане применения 35
