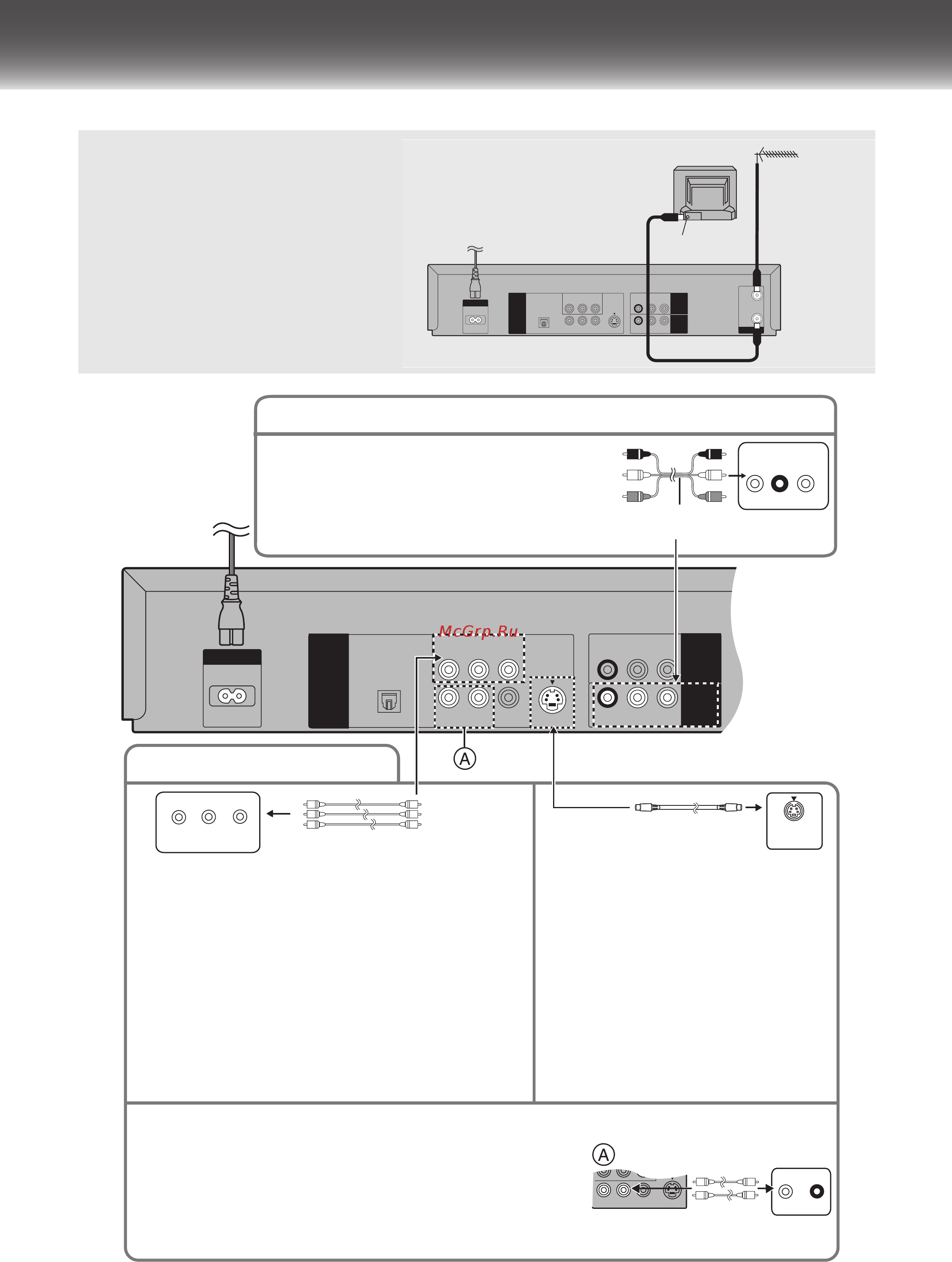

Подсоединения
Когда вы включите это устройство после его распаковки и подсоединения антенного и сетевого кабелей, функция
Автоматической настройки при Включении запускается автоматически.
Основные подсоединения
Для записи видеокассеты и воспроизведения
видеокассеты/дисков на телевизоре требуются
следующие подсоединения.
≥
См. руководство по эксплуатации телевизора.
≥
Выключите телевизор и отсоедините его шнур
питания от сети.
R-AUDIO-L
VIDEO
OPTICAL
RF
AC IN
~
DIGITAL AUDIO
(PCM/BITSTREAM)
R-AUDIO-L
VIDEO
S VIDEO
IN
OUT
COMPONENT VIDEO
(NTSC 480P/480I PAL 576I)
Y
P
B
P
R
R-AUDIO-L
VIDEO
VHS/DVD
OUT
DVD OUT
AV1 IN
Телевизор (не поставляется)
Антенна
(не поставляется)
Разъём антенны
К сети
R-AUDIO-L
VIDEO
OPTICAL
AC IN
~
DIGITAL AUDIO
(PCM/BITSTREAM)
R-AUDIO-L
VIDEO
S VIDEO
COMPONENT VIDEO
(NTSC 480P/480I PAL 576I)
Y
P
B
P
R
R-AUDIO-L
VIDEO
VHS/DVD
OUT
DVD OUT
AV1 IN
R-AUDIO-L
VIDEO
S VIDEO
(80/80)
AUDIO
IN
LR
VIDEO
IN
COMPONENT
VIDEO IN
Y
P
B
PR
AUDIO IN
L
R
IN
S VIDEO
Телевизор
Выходные гнезда аудио/видео
Разъем COMPONENT VIDEO (прогрессивный выход)
Эти разъемы используются для выбора чересстрочного или
прогрессивного выхода и обеспечивают более четкое
изображение, нежели разъем S VIDEO.
При подключении к этим разъемам разностные цветовые
сигналы (P
B
/P
R
) и сигнал яркости (Y) выдаются раздельно.
Чтобы обеспечить высокую надежность воспроизведения
цветов.
≥
Описание входных разъемов компонентного видео зависит от
телевизора или монитора (например, Y/P
B
/P
R
, Y/B-Y/R-Y, Y/
C
B
/C
R
). Подключайтесь к разъемам того же цвета.
¬ Для включения прогрессивного видео
l
стр. 63
Кабель видео (не поставляется)
Телевизор
Для улучшения видео с DVD
≥
Эти соединения выполняются только для секции DVD.
Для просмотра видео из зоны VHS выполните описанные выше
основные соединения.
≥
При подключении проследите, чтобы аудиокабели (не поставляются)
были подключены к соответствующим входным клеммам аудио на
телевизоре.
≥
Для просмотра из зон VHS и DVD может потребоваться изменение
режима видеовхода на телевизоре. Внимательно прочтите
руководство по эксплуатации телевизора.
Кабель S-video
(не поставляется)
Разъем S VIDEO
Разъем S VIDEO обеспечивает большую
живость изображения, чем разъем VIDEO OUT,
за счет разделения сигналов цвета (C) и
яркости (Y) (реальные результаты зависят от
телевизора).
≥
Выполните подключения к другой группе
разъемов (например, “VIDEO 2”), а не к той,
которая использовалась при подключении
через разъем VHS/DVD OUT устройства. Если
подключиться к той же самой группе входных
разъемов, изображение из секции VHS не
появится, потому что процедурно
предшествует входной разъем S video.
Телевизор
≥
Установите канал радиочастотного (РЧ) выхода
устройства на “
ss
” (RF OFF) (
l
стр. 61).
≥
Подключите кабели аудио/видео непосредственно к
телевизору. Видеосигналы на DVD и видеолентах
имеют защиту от копирования. При подключении
через селектор аудио/видео или другое устройство
возможны нарушения демонстрации видеозаписей.
Кабель аудио/видео
(
поставляется
)
Телевизор
Кабель аудио
(не поставляется)
