Подготовка к работе
200 мм
мин
200 мм
мин
Потолок
Коробка проема
Стена
Тепловая завеса
Выносной пульт
управления
Вход воздуха
Монтаж выполнен горизонтально над проемом
Выход воздуха
Коллекторы
теплообменника
Вертикальная установка
При вертикальном монтаже завесы ее необ-
ходимо располагать таким образом, чтобы
выпуск воздуха по возможности наиболее
близко находился к плоскости проема, а срез
выпускающего сопла – на уровне верхней
кромки дверной рамы. Необходимо следить
за расстоянием от задней воздухозаборной
решетки до ближайшей стены. Оно должно
составлять не менее 200 мм.
Завеса может быть установлена как слева так
и справа от проема. Симметричная конструк-
ция корпуса и монтажные отверстия, выпол-
ненные на обоих торцах завесы позволяют
осуществить подвод электропитания как к
нижней, так и к верхней части завесы.
Потолок
Коробка проема
Тепловая завеса
Выносной пульт
управления
Основание для
вертикальной
установки
Подвод электропитания
Подвод элек
тропитания

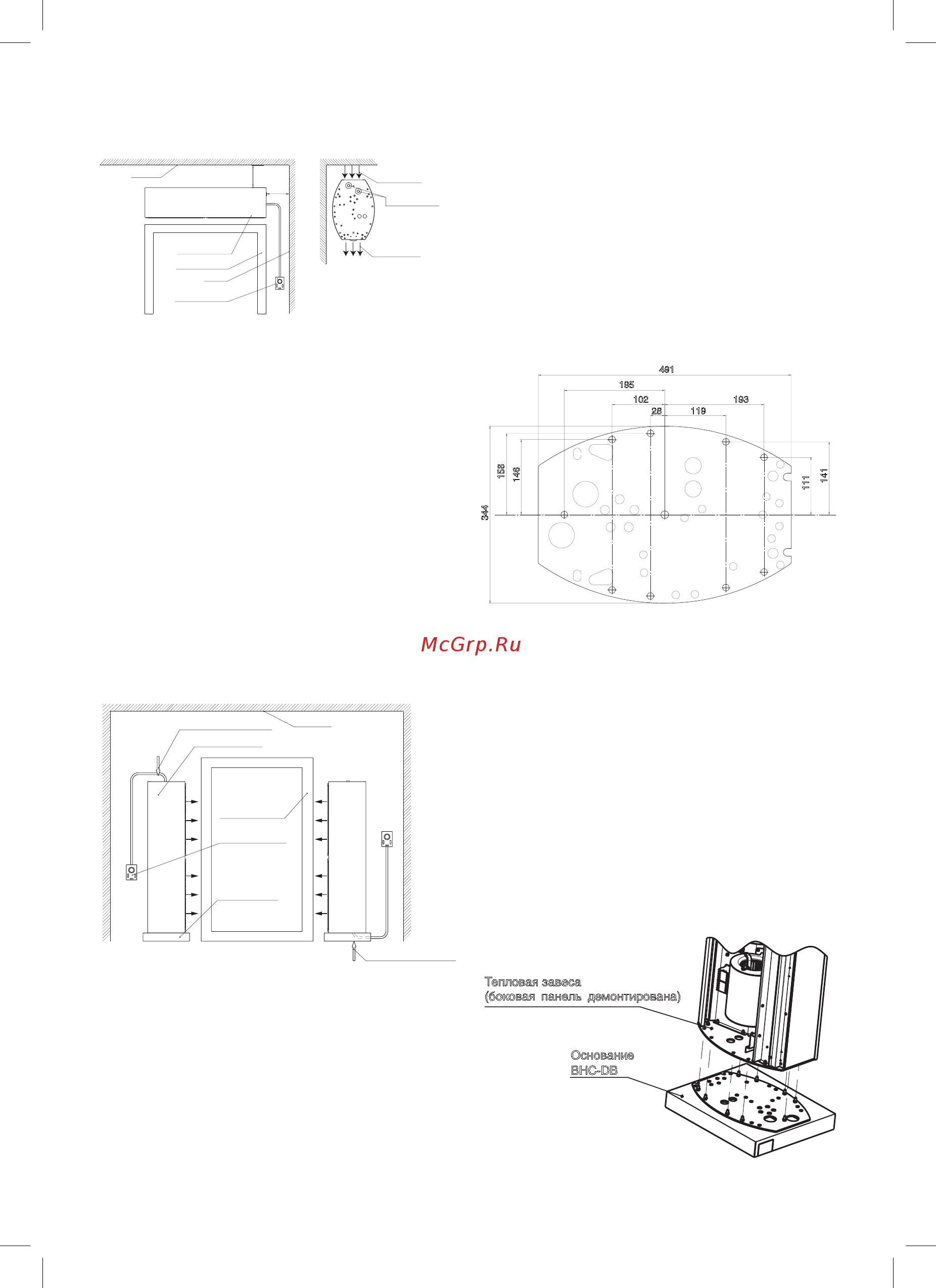

Схема торцевой пластины завес для верти-
кальной установки
В торцевой стенке корпуса завесы имеются
отверстия для установки завесы. С помощью
этих отверстий завеса может быть закрепле-
на:
1. Непосредственно на устанавливаемую
поверхность (рекомендуемый крепеж –
анкерные болты диаметром не менее 8 мм,
глубина установки - не менее 80 мм) Для
установки необходимо специальное осно-
вание ВНС-DB2 (поставляется как опция, в
комплект поставки не входит).
Для удобства осуществления разметки
монтажных отверстий рекомендуем исполь-
зовать саму пластину для установки как
шаблон.
Ниже приведена схема основания с мон-
тажными размерами:
491
344
195
146
158
141
111
102
28
119
193
2. На подставку ВНС-DB. Подставка пред-
ставляет собой прямоугольный короб,
оснащенный шпильками для крепления
завесы. Использование этого основания
рекомендуется при осуществлении подвод-
ки электропитания с нижнего торца заве-
сы. Основание, представляя собой полый
короб, предоставляет больше удобства
для подводки кабелей питания из пола.
Подводящие кабели могут быть скрыты в
полости основания. Схема монтажа завесы
на основание и чертеж нижней пластины
основания приведены ниже:
Тепловая завеса
(боковая
панель
демонтирована)
Основание
ВНС-DB
