Подсоединение к телевизору

Примечание

Названия компонентов Аналогового контроллера (DUALSHOCK®2)

см. в разделе “Использование Аналогового контроллера

(DUALSHOCK

®2)” ( стр. 71).

• Не включайте шнур питания АС (переменного тока) консоли

в электрическую розетку до тех пор, пока не произведете все

необходимые подсоединения.

• Убедитесь в том, что телевизор выключен.

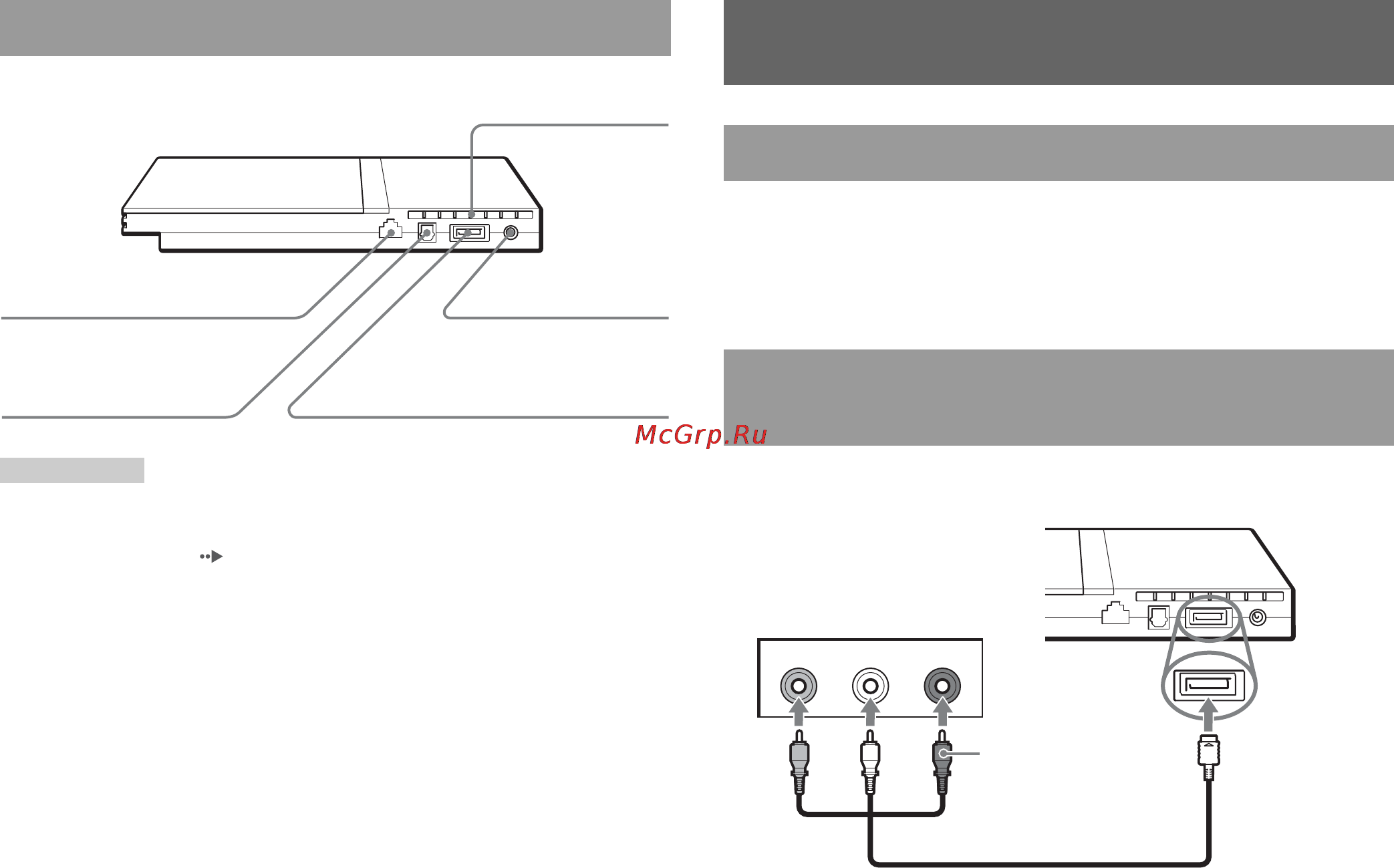

Подсоедините консоль к телевизору, как показано ниже.

Задняя панель консоли PlayStation®2

Заднее вентиляционное отверстие

Разъем

DC IN 8,5V

(входа

постоянного

тока 8,5 В)

Разъем AV MULTI OUT

(аудио/видео мульти-выхода)

Разъем DIGITAL OUT

(OPTICAL) (цифрового

оптического выхода)

Разъем NETWORK (сети)

Подсоединение к телевизору

Перед подключением

Подсоединение к телевизору используя

прилагаемый Кабель AV

VIDEO L-AUDIO-R

Аудио- и видеовходы телевизора

Не используйте при

подсоединении к

монофоническому

телевизору.

К разъему AV

MULTI OUT

(аудио/видео

мульти-выхода)

Кабель AV

Задняя панель консоли

Белое

Красное

Желтое
