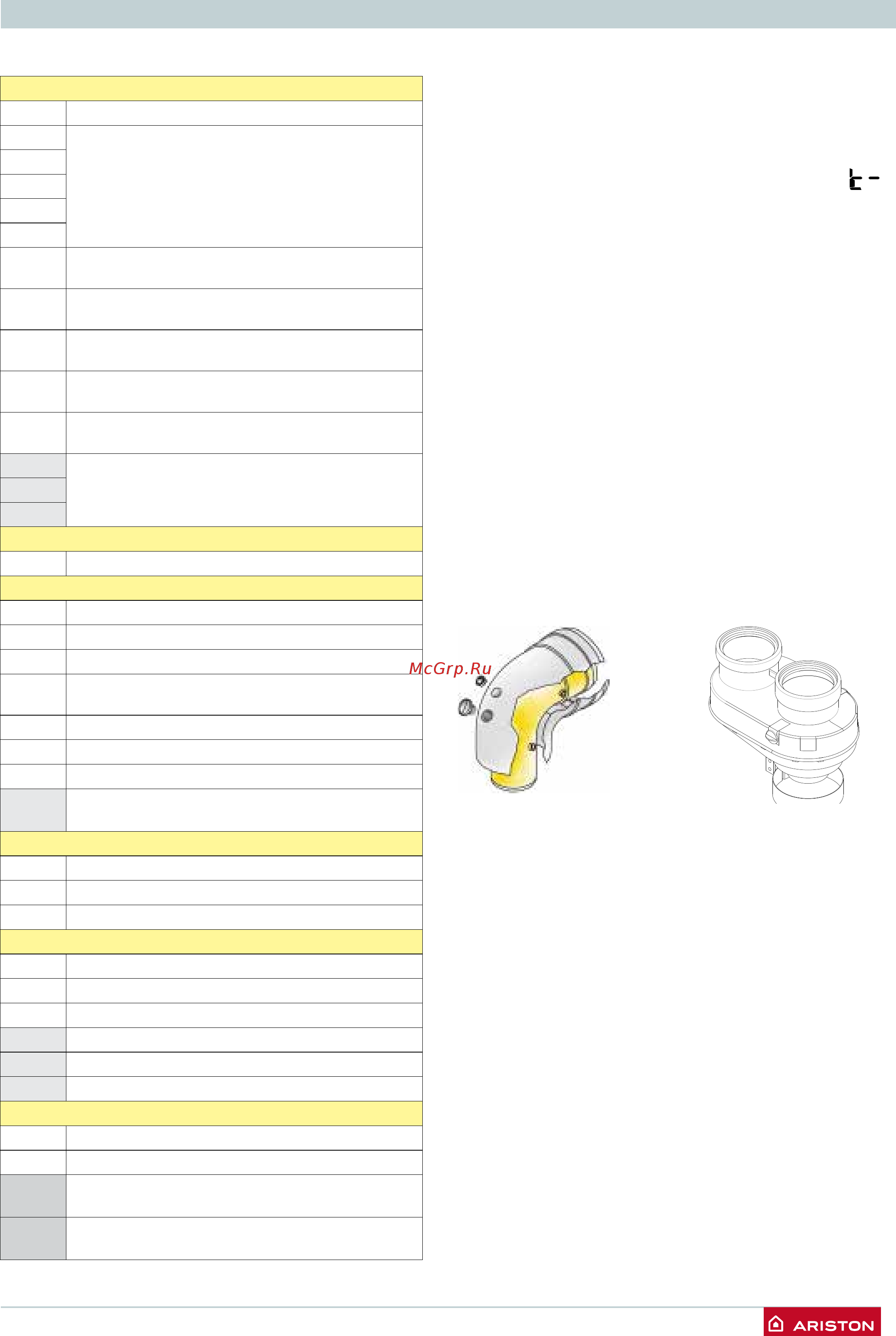

ЗАЩИТНЫЕ ФУНКЦИИ
Таблица кодов неисправностей
Контур отопления
101
Перегрев
103
Нарушение циркуляции
104
105
106
107
108
Недостаточное давление в контуре отопления
(требуется подпитка)
110
Короткое замыкание или обрыв цепи датчика
температуры в подающей линии контура отопления
112
Короткое замыкание или обрыв цепи датчика
температуры в обратной линии контура отопления
114
Короткое замыкание или обрыв цепи внешнего
датчика температуры
118
Неисправность датчика температуры на подаче
контура отопления
1P1
Недостаточная циркуляция
1P2
1P3
Контур ГВС
205
Обрыв датчика ГВС бойлера (солнечный коллектор)
Внутренние платы управления
301
Неисправность дисплея
302
Сбой связи между дисплеем и основной платой
303
Неисправность основной платы
304
Слишком большое количество нажатий кнопки
"RESET"
305
Неисправность главной платы управления
306
Неисправность главной платы управления
307
Неисправность основной платы
3P9
Необходимость Т.О.- обратитесь в сервисную
службу
Внешние дополнительные устройства
411
Неисправность датчика t 1 зоны
412
Неисправность датчика t 2 зоны
413
Неисправность датчика t 3 зоны
Розжиг и обнаружение пламени
501
Нет пламени
502
Обнаружено пламя при закрытом газовом клапане
504
Отрыв пламени
5P1
Неудачное первое зажигание
5P2
Неудачное первое зажигание
5P3
Отрыв пламени
Подача воздуха и удаление продуктов сгорания.
607
Пневмореле ВКЛ (вентлятор НЕ работает)
608
Пневморел ВЫКЛ (вентлятор работает)
6P1
Задержка срабатывания реле давления продуктов
сгорания
6P2
Размыкание контактов реле давления продуктов
сгорания при нормальной работе вентилятора
Анализ продуктов сгорания (режим «Трубочист»)
Для выполнения анализа сгорания должен быть установлен
аксессуар с штуцерами отбора проб газов (рис. ниже).
Возможно определение температуры дымовых газов и воздуха
для горения, концентрацию О2 и СО2, и т.д.
Можно активировать режим “Трубочист” нажав и удерживая
кнопку “RESET” в течение 10 секунд на дисплее появится
(см. Параметр 270).
Через 30 мин котел возвращается в обычный режим работы.
Чтобы перевести котел в обычный режим немедленно,
выключите и повторно включите его.
По окончании анализа установите металлическую пластину на
место и убедитесь в плотности прилегания уплотнения.
Контроль удаления продуктов сгорания
Котел позволяет контролировать исправность системы удаления
продуктов сгорания путём измерения общего перепада
давления. Благодаря использованию дифференциального
манометра, подключенного к штуцерам отбора проб газов
(имеющихся в специальных аксессуарах дымоудаления), можно
контролировать перепад ∆P срабатывания реле давления
дымовых газов.
Чтобы котел устойчиво и надлежащим образом работал,
измеренное на максимальной тепловой мощности значение
должно быть не менее 0,47 мбар.
Коаксиальная
система
Раздельная
система
