b) Сделайте петлю (колодец) на линии всасывания за датчиком ТРВ;
c) Горизонтальные участки линии всасывания должны иметь уклон не менее 1% также
для облегчения возврата масла в компрессор (см. выше).
Диаметр труб можно подобрать по таблице 1, в зависимости от модели и длины
соединительных участков.

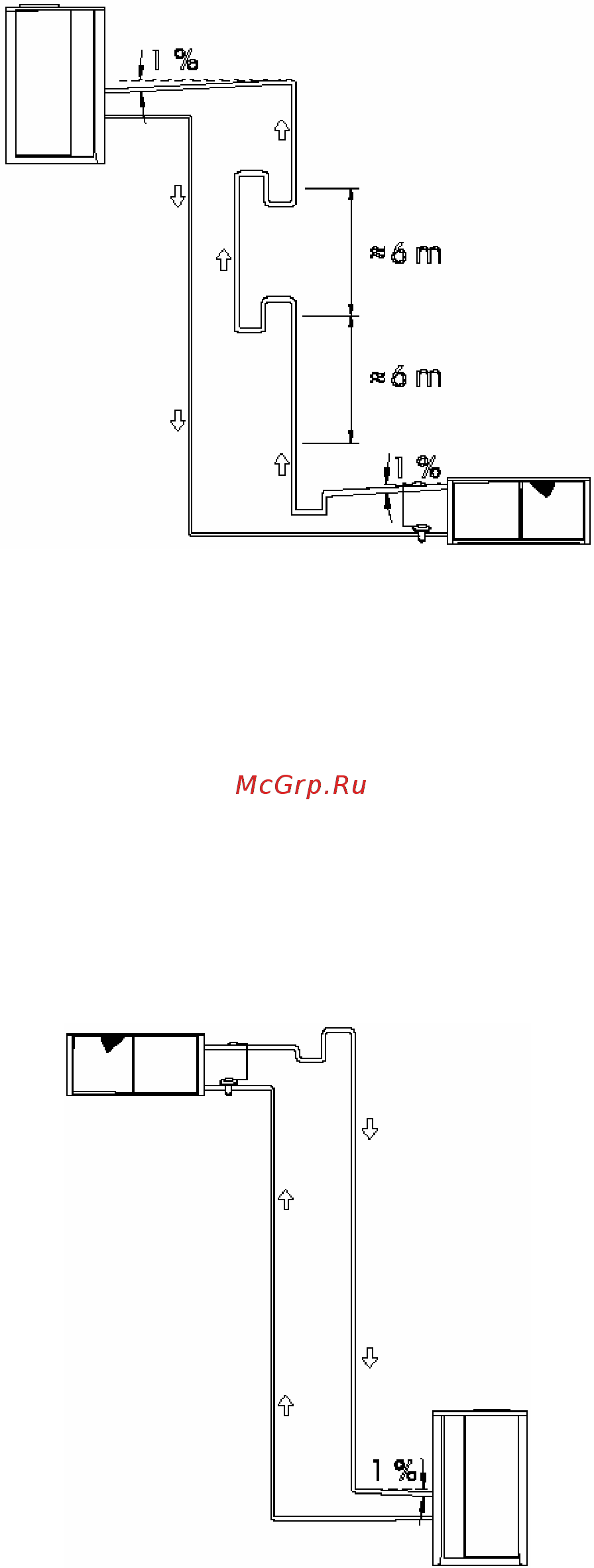

Рисунок 13
4.9.3 Испарительная секция расположена выше конденсаторной секции:
a) Сделайте сифон на линии всасывания на той же высоте, что и испаритель, с тем, чтобы
исключить сток жидкости к компрессору во время остановки.
b) Сделайте петлю на линии всасывания за датчиком ТРВ для сбора жидкой фазы, которая
может накапливаться при остановке машины. При
следующем пуске компрессора
хладагент быстро испарится: петлю следует сделать подальше от датчика ТРВ для того,
чтобы исключить возможность влияния на работу ТРВ.
c) Горизонтальные участки линии всасывания должны иметь уклон не менее 1% также
для облегчения возврата масла в компрессор.
Рисунок 14
