Электрическая схема 04-723 Рев.1 Полное описание

EVG1 ДИЗЕЛЬНЫЙ ЭЛЕКТРОКЛАПАН

EVG2 ДИЗЕЛЬНЫЙ ЭЛЕКТРОКЛАПАН ДЛЯ РАБОТЫ НА БОЛЬШОМ ПЛАМЕНИ

FR ФОТОРЕЗИСТОР КОНТРОЛЯ ПЛАМЕНИ

FU1.3 ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ ЛИНИИ

FU1.2 ВСПОМОГАТЕЛЬНЫЙ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

IG ОБЩИЙ ВЫКЛЮЧАТЕЛЬ

IL ВЫКЛЮЧАТЕЛЬ ЛИНИИ ГОРЕЛКИ

IM ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА

KM1.7 КОНТАКТОР ДВИГАТЕЛЯ ВЕНТИЛЯТОРА

LAF СИГНАЛЬНАЯ ЛАМПОЧКА РАБОТЫ ГОРЕЛКИ НА БОЛЬШОМ ПЛАМЕНИ

LANDIS LOA24 / LMO24ЭЛЕКТРОННЫЙ БЛОК КОНТРОЛЯ ПЛАМЕНИ

LB СИГНАЛЬНАЯ ЛАМПОЧКА БЛОКИРОВКИ ГОРЕЛКИ

LBF СИГНАЛЬНАЯ ЛАМПОЧКА

РАБОТЫ ГОРЕЛКИ НА МАЛОМ ПЛАМЕНИ

MV ДВИГАТЕЛЬ ВЕНТИЛЯТОРА

PS КНОПКА СБРОСА БЛОКИРОВКИ ПЛАМЕНИ

ST РЯД ТЕРМОСТАТОВ/РЕЛЕ ДАВЛЕНИЯ

TA ЗАПАЛЬНЫЙ ТРАНСФОРМАТОР

TAB ТЕРМОСТАТ/РЕЛЕ ДАВЛЕНИЯ БОЛЬШОГО-МАЛОГО ПЛАМЕНИ

TS ПРЕДОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ/РЕЛЕ ДАВЛЕНИЯ

F1.2

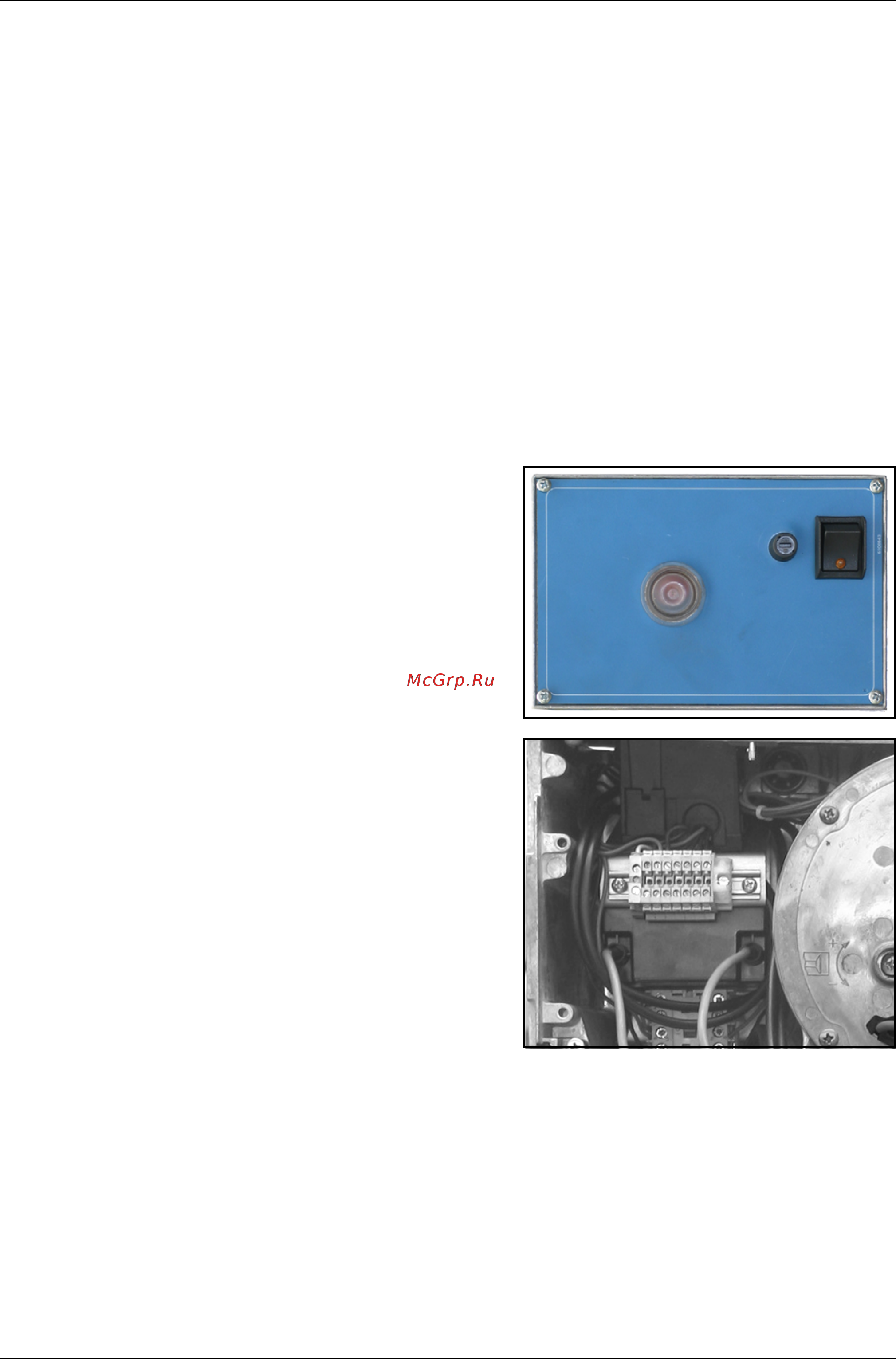

Клеммная коробка питания

горелки
