Команды при неполадках в работе
Посторонний свет / преждевременное зажигание
При предварительной вентиляции и/или предварительном
зажигании не должно подаваться каких-либо сигналов пламени. Если
же такой сигнал поступает, например, ввиду преждевременного
зажигания вследствие плохой герметичности электроклапана,
внешнего освещения, короткого замыкания в фоторезисторе или
соединительном проводе, неполадкой на усилителе сигнала
пламени и т.д., то
по истечении времени продувки и безопасной
работы, блок контроля блокирует горелку и препятствует притоку
топлива даже во время периода безопасной работы.
Отсутствие пламени
В отсутствии пламени по завершении предохранительного времени
устройство сразу же выполняет блокирующий останов.
Отсутствие пламени при работе
При отсутствии пламени при работе устройство прерывает подачу
топлива и автоматически повторяет новую программу
запуска: по
истечении времени “t4” программа запуска завершается.

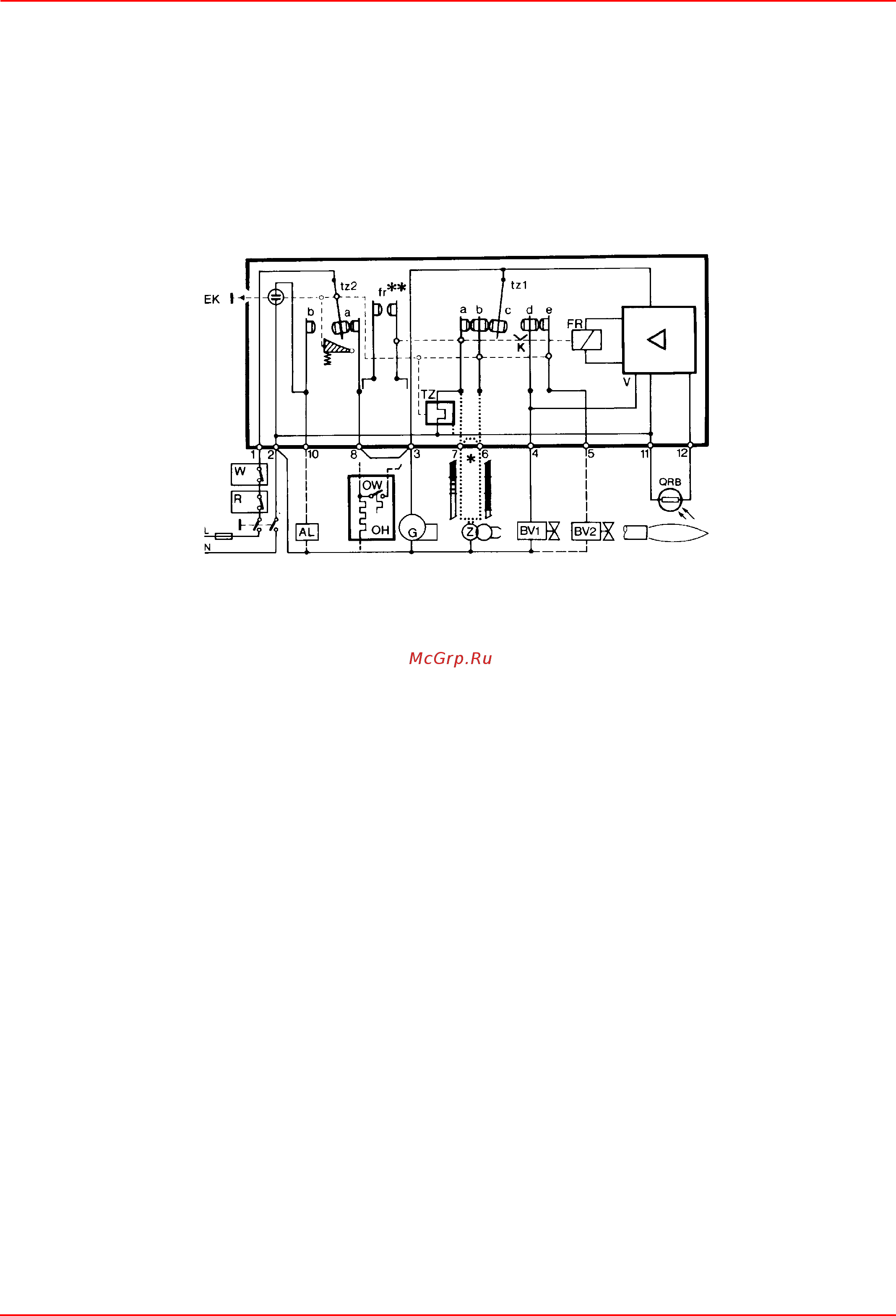

При каждом предохранительном останове за менее, чем 1 с,
отключается напряжение от клемм 3-8 и 11; одновременно при
помощи клеммы 10 можно дистанционно передать сигнал
блокирующего останова. Разблокировка устройства возможна
приблизительно через 50 с после блокирующего останова.
