ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МАРКИРОВКА ГОРЕЛОК

Горелки различаются по типам и моделям. Ниже описано, каким образом необходимо различать горелки друг от друга:

Тип: G18 Модель: G-. AB. S. RU. A.

(1) (2) (3) (4) (5) (6)

1 ГОРЕЛКА ТИПА

2 ТИП ТОПЛИВА G - Дизтопливо

3 РЕГУЛИРОВАНИЕ AB - Двухступенчатое

4 ДЛИНА СОПЛА S - Стандартное

L - Длинное

5 СТРАНА НАЗНАЧЕНИЯ RU - Россия

6 ИСПОЛНЕНИЕ A - Стандартное

S - Исполнение без 7-ми полюсного соединительного разъема

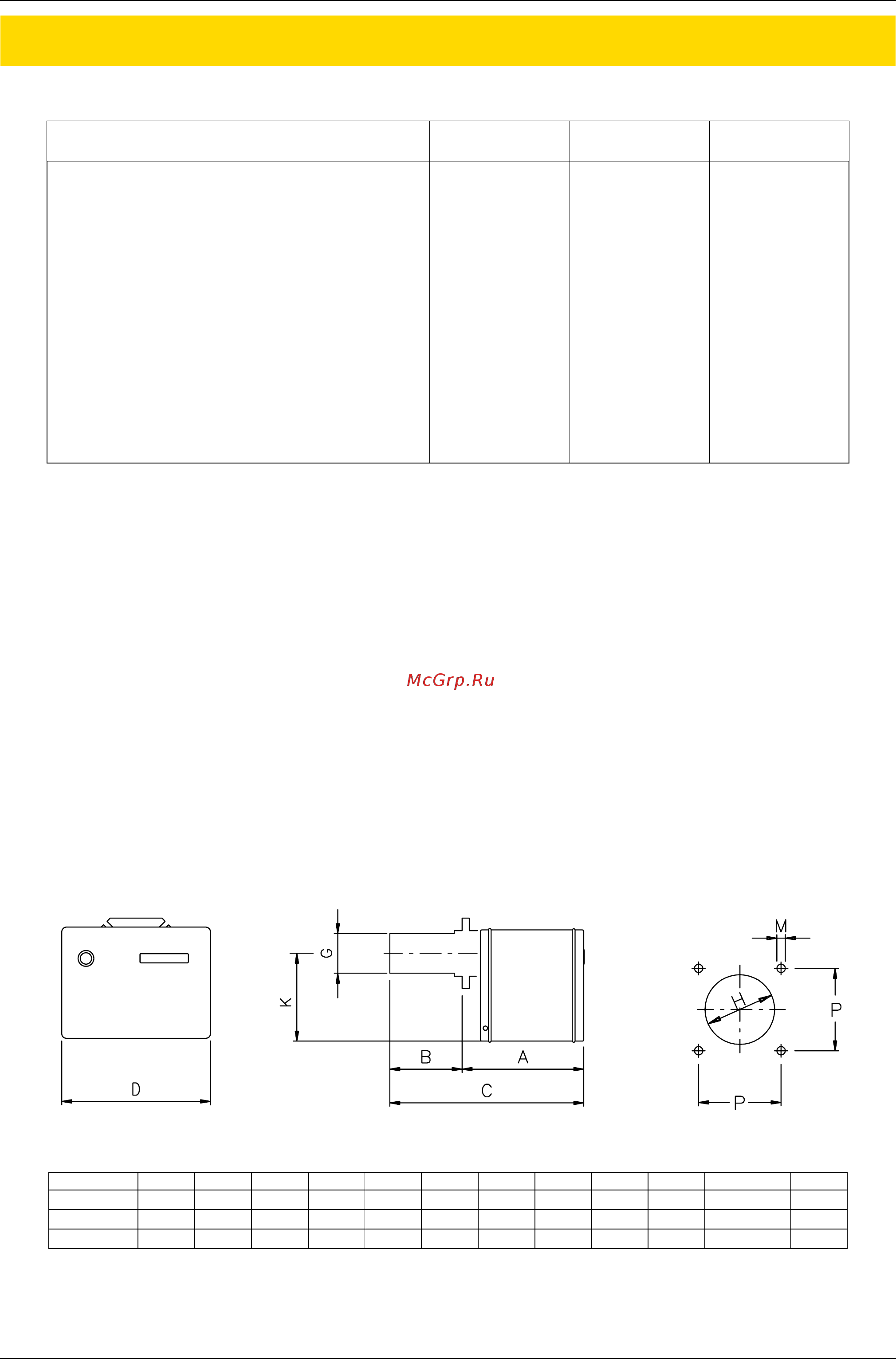

ГАБАРИТНЫЕ РАЗМЕРЫ

Рис. 1

ГОРЕЛКА G6 G10 G18

Мощность мин. ккал/час 30.000 50.000 90.000

макс. ккал/час 60.000 100.000 180.000

мин.кВт 35 58 105

макс. кВт 70 116 209

Расход мин - макс.(кг/ч) 3 - 6 5 - 10 9 - 18

Тип топлива дизтопливо дизтопливо дизтопливо

Электрическое питание V - Гц 230 - 50 230 - 50 230 - 50

Двигатель 2800 обор/мин. W 100 150 200

Поглощение в Амперах A0.75 1 1.4

Общая электрическая мощность кВт 0.4 0.45 0.5

Вес кг 14.5 16 17

Регулирование двухступенчатое двухступенчатое двухступенчатое

ABBLCCLDEGKH P M

290 60 170 350 460 310 230 80 190 90 85 -134 M8

G10

275 90 200 365 475 340 255 90 230 125 121 -134 M8

G18

275 90 200 365 475 340 255 115 230 125 121 -134 M8

ЧАСТЬ I - ИНСТРУКЦИИ ПО МОНТАЖУ
