33
Класс защиты IP 40
Максимально допустимая длина кабелей, макс. 3 м
емкость линии 100 пФ/м
Длина кабеля детектора 10 м, отдельная прокладка
Дистанционная разблокировка 20 м, отдельная
прокладка
LMO14 LMO24 LMO44
Клемма 1 5 A 5 A 5A
Клеммы 3 и 8 3 A 5 A 5A
Клеммы 4, 5 и 10 1 A 1 A 1A
Клемма 6 1 A 1 A 2A
Контроль пламени при помощи QRB и QRC
QRB QRC
Мин. необходимая сила тока улавливания (с пламенем)
45 мкА 70 мкА
Мин. необходимая сила тока улавливания (без пламе
ни)
5.5 мкА 5.5 мкА
Максимально возможная сила тока)
100 мкА 100 мкА

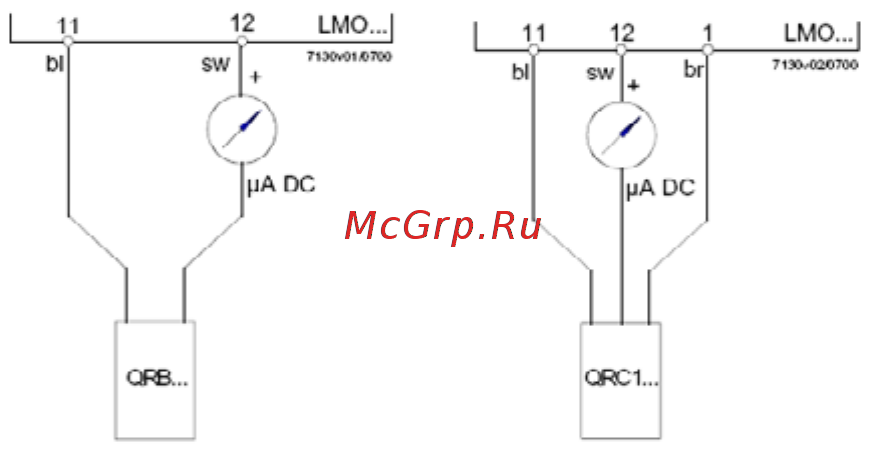

Цепь измерения тока обнаружения
Условные обозначения
µA Микроамперметр постоянного тока с
внутренним резистором 5 кВт макс.
bl Синий
sw Черный
br Коричневый
