Дополнительные сведения

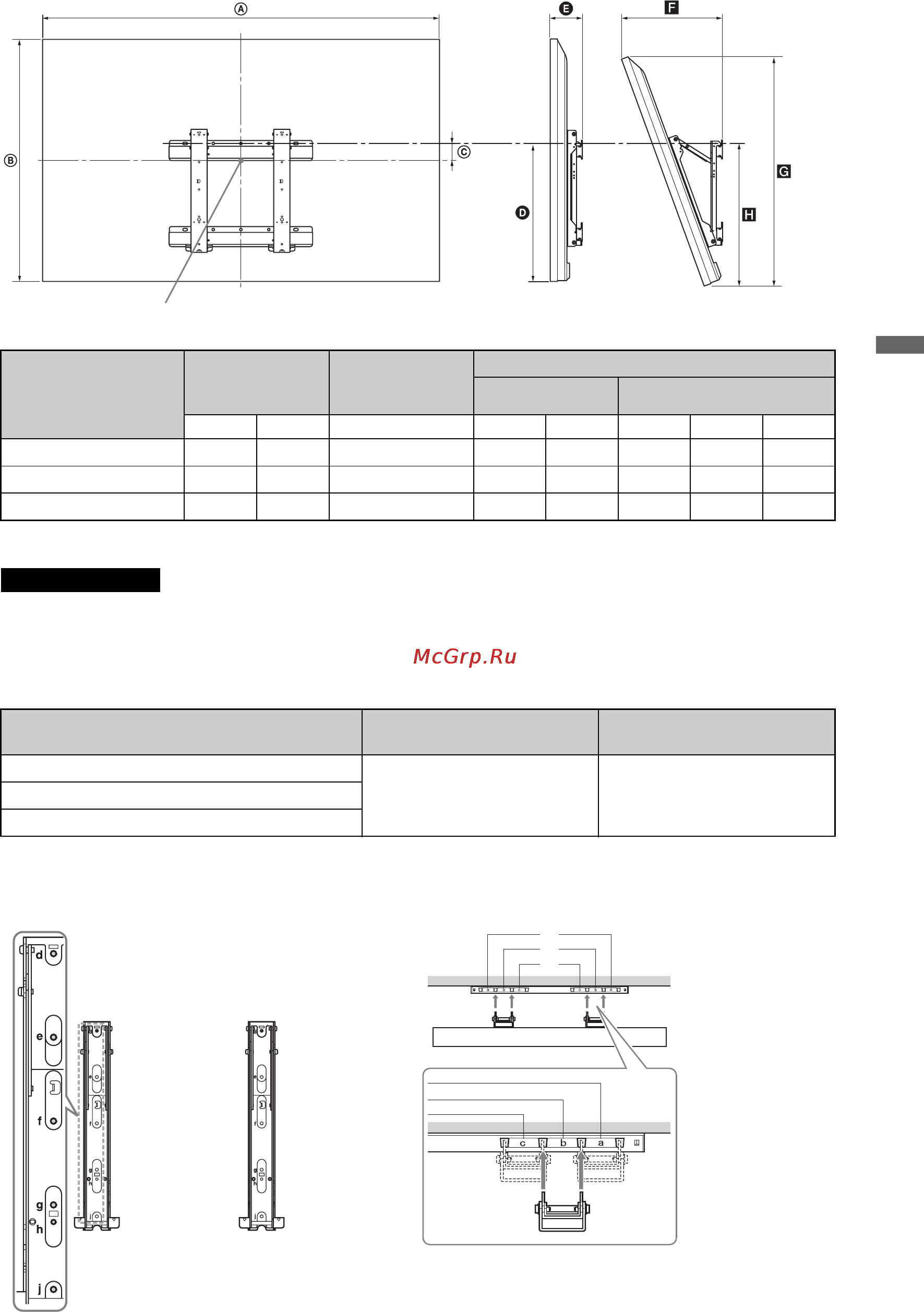

Таблица установочных размеров телевизора (SU-WL500)

Единица измерения: см

Рисунки над таблицей могут немного отличаться в зависимости от установки.

Стена, на которую будет устанавливаться телевизор, должна быть достаточно прочной, чтобы

выдержать вес, по крайней мере, в четыре раза превышающий вес устанавливаемого

телевизора. Для определения веса см. раздел “Технические характеристики” (стр. 15).

Схема/таблица расположения винтов и скоб (SU-WL500)

Центральная точка экрана

Название модели

KDL-

Размеры

экрана

Координата

положения

центра экрана

Длина для каждого угла установки

Угол (0°) Угол (20°)

AB C DEFGH

55NX81x

127,6 77,0 8,6 48,2 9,2 31,8 72,3 49,5

46NX71x

108,3 66,0 14,1 48,2 9,1 28,0 62,0 49,5

40NX71x

94,4 58,2 17,8 48,2 9,1 25,2 54,7 49,5

Название модели

KDL-

Положение винтов Положение скоб

55NX81x

e, j b46NX71x

40NX71x

ПРЕДУПРЕЖДЕНИЕ

Положение винтов

При установке монтажной скобы на

телевизор.

Положение скоб

При установке телевизора на опорный

кронштейн.

* Положение скоб “a” и

“c” нельзя использовать

для этих моделей.

(Продолжение)
