![CIB Unigas Mille KR1040 MD.MD.S.RU.A.1.100 Инструкция по эксплуатации онлайн [35/60] 361955](/views2/1430755/page35/bg23.png)
C.I.B. UNIGAS - M039123ND
35

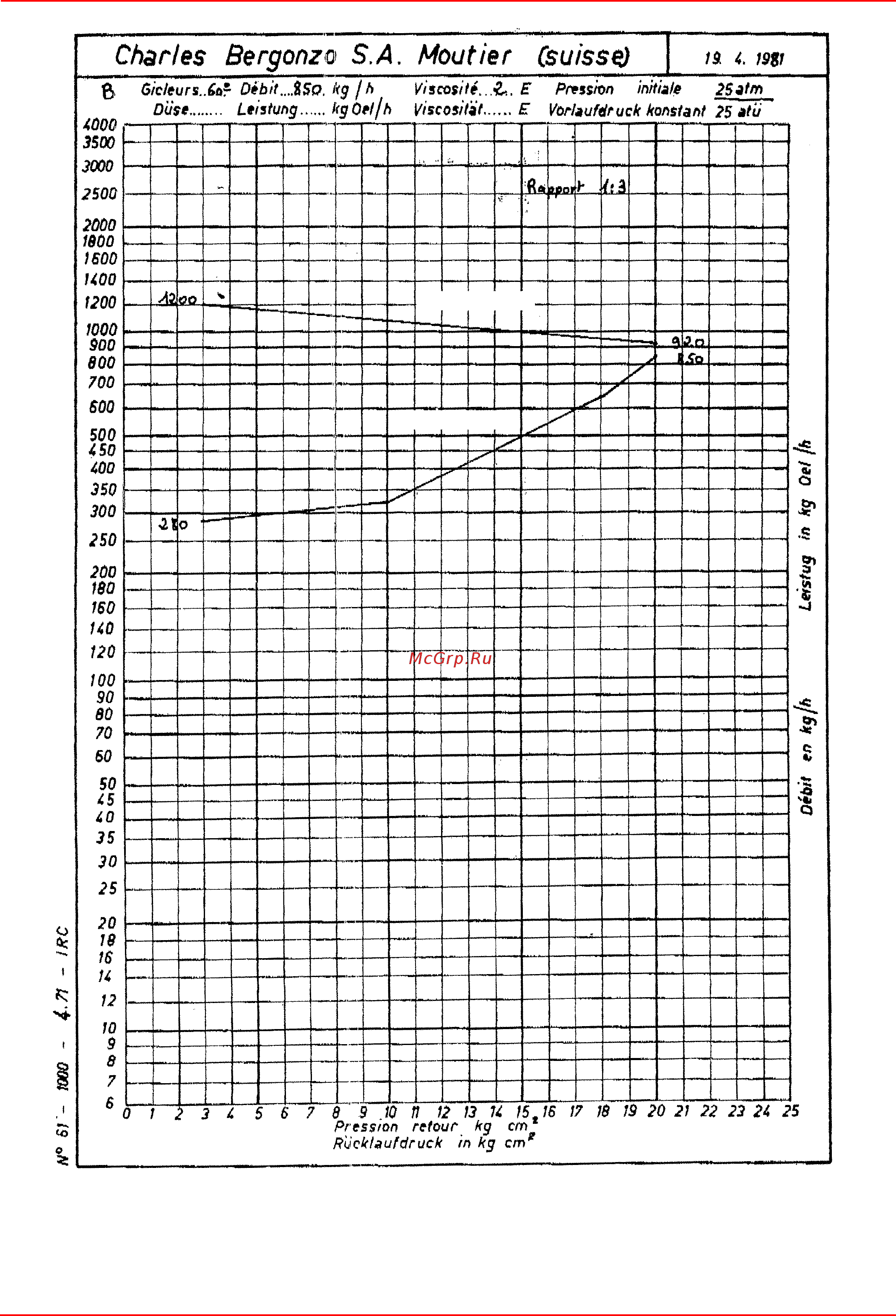

Рис. 21 - ФОРСУНКА BERGONZO - Пример с форсункой с расходом 850 кг/час
1 После настройки горелки для работы на газе отключить горелку и выбрать работу на жидконом топливе (OIL) с помощью
селекторного переключателя СМ (имеющегося на контрольной панели горелки - Рис. 30).
2 при открытом электрощите, ввести в действие насос, воздействуя напрямую отверткой на соответствующий контактор СР
(см. рисунок): проверить направление вращения двигателя насоса и держать отвертку в нажатом состоянии в течение
