РУССКИЙ
Соединения
Предостережение
• Перед выполнением соединений выключите все устройства, в том числе телевизор.

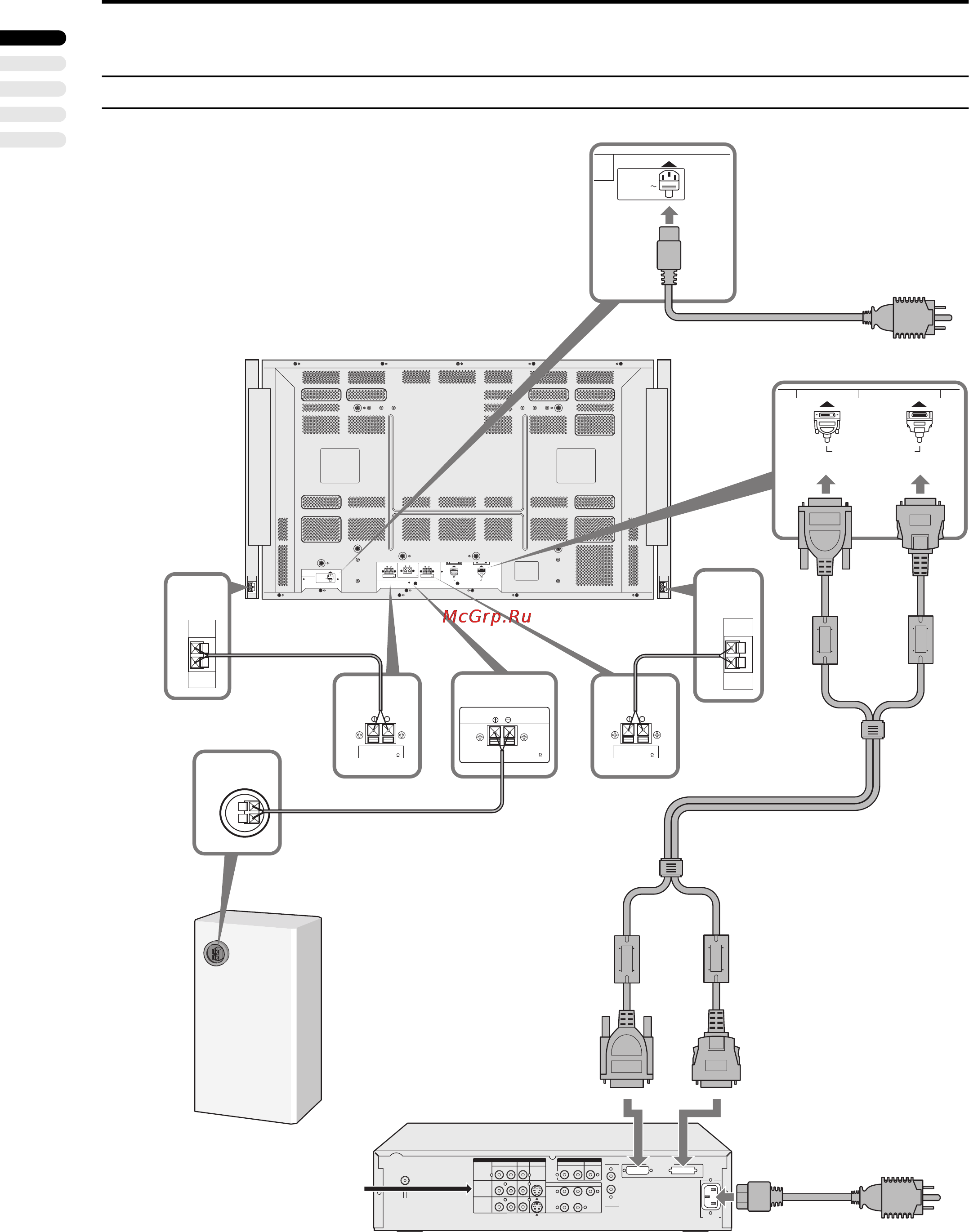

Схема подключения
<PD-42DX>
AC IN
110
-
240V
DISPLAY OUT
AUDI O
OUT
OUTIN
R
L
L
AUDI O
COMPONENT(VIDEO-4)
VIDEO
R
LR
L
AUDI O
VIDEO-1
VIDEO-2
VIDEO-3
VIDEO S-VIDEO
R
L/MONO
R
Pr
R-AUDIO-L
Pb Y
FRONT
SPEAKER OUT
MAX OUT : 10W
IMPEDANCE : 6
R
FRONT
SPEAKER OUT
MAX OUT : 10W
IMPEDANCE : 6
MAX OUT : 15W IMPEDANCE : 4
AC INPUT
110-240V
DISPLAY INPUT
CONNECT TO SYSTEM CABLE
L
SUBWOOFER OUT
AC INPUT
110-240V
MAX OUT : 15W IMPEDANCE : 4
SUBWOOFER OUT
FRONT
SPEAKER OUT
MAX OUT : 10W
IMPEDANCE : 6
R
FRONT
SPEAKER OUT
MAX OUT : 10W
IMPEDANCE : 6
L
DISPLAY INPUT
CONNECT TO SYSTEM CABLE
Подключение антенны и другого
оборудования
• См. страница 12 для дополнительной
информации о соединениях.
Правый передний
громкоговоритель
ТВ (задняя панель)
Левый передний
громкоговоритель
Кабель, поставляемый с телевизором
• См. страница 13 для
дополнительной информации о
соединениях.
Кабель, поставляемый с приемником
• См. страница 13 для дополнительной
информации о соединениях.
Входящий в комплект
шнур громкоговорителя
(длиной примерно 1,2 м)
Входящий в комплект
шнур громкоговорителя
(длиной примерно 1,2 м)
Сабвуфер
(задняя
панель)
Входящий в комплект шнур
громкоговорителя (длиной
примерно 3 м)
Входящий в комплект
системный кабель
Приемник (задняя панель)
