Raccordements

FRANÇAIS

PD-42/35DX(ASIA) / LCT1374-001A / Français

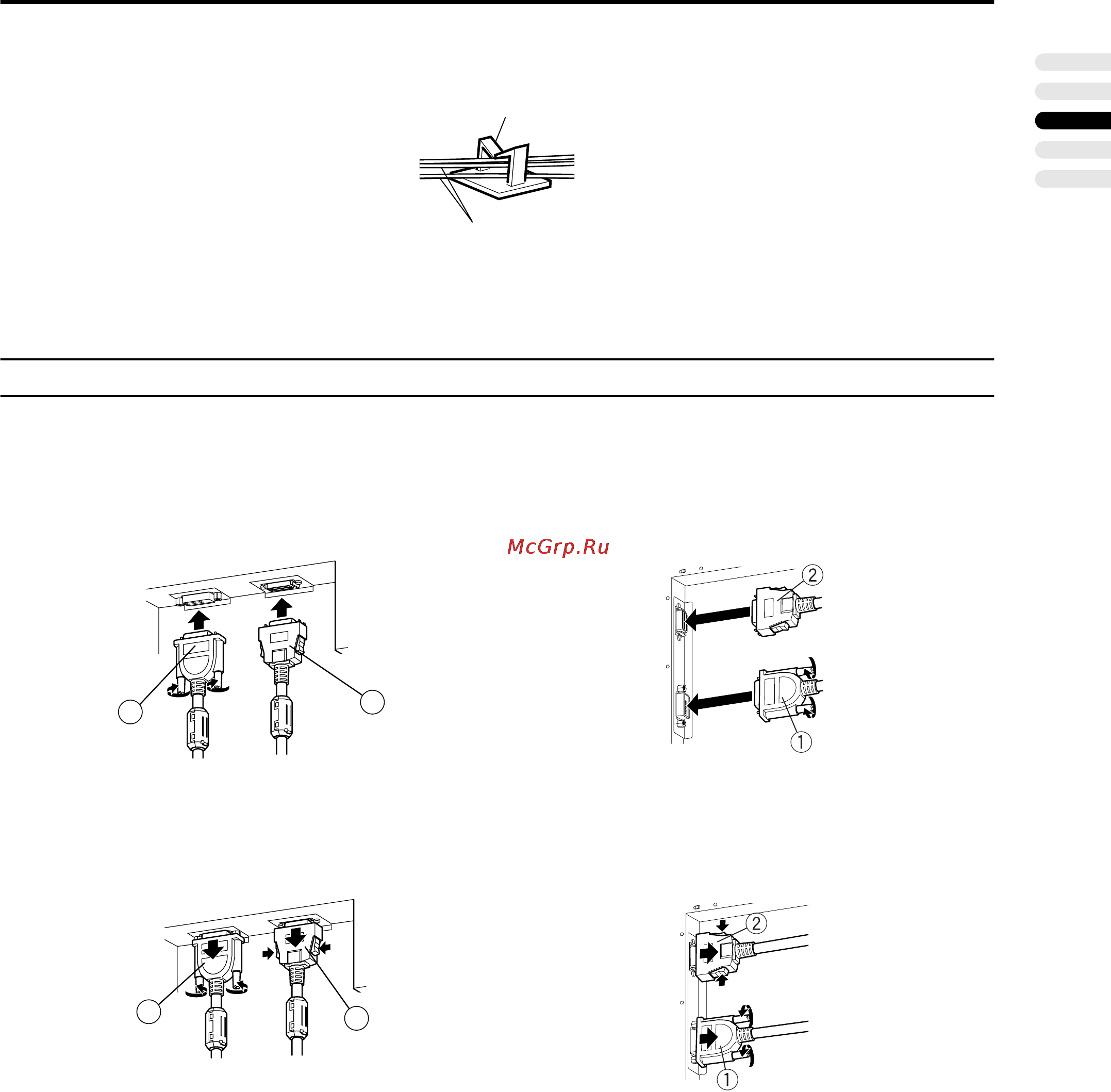

 Mise en faisceau des câbles de haut-parleurs

Utilisez les serre-câbles fournis pour réunir les câbles de haut-parleurs après les avoir raccordés.

• Détachez le papier situé à l’arrière du serre-câble et fixez ce dernier à l’endroit voulu. Pour permettre une bonne fixation du

serre-câble, attendez quelques minutes avant d’y insérer les câbles des haut-parleurs.

• Veillez à ne pas fixer le serre-câble au-dessus d’un orifice de ventilation à l’arrière du téléviseur.

Raccordement du téléviseur et du récepteur

Utilisez le câble système fourni pour raccorder le téléviseur au récepteur.

Les deux connecteurs ont une forme différente.

Vérifiez que les broches du connecteur 1 sont correctement orientées, enfoncez le connecteur dans la prise et serrez les vis gauche

et droite pour le fixer.

Enfoncez fermement le connecteur 2 jusqu’à ce qu’il se verrouille.

Débranchement du câble système

Libérez le connecteur 1 en dévissant les vis gauche et droite et en l’extrayant de la prise.

Libérez le connecteur 2 en l’extrayant de la prise en appuyant sur les boutons de dégagement situés de chaque côté.

Serre-câble

Câbles de haut-parleurs

<PD-42DX> <PD-35DX>
