13
Raccordements
FRANÇAIS
PD-42/35DX(ASIA) / LCT1374-001A / Français

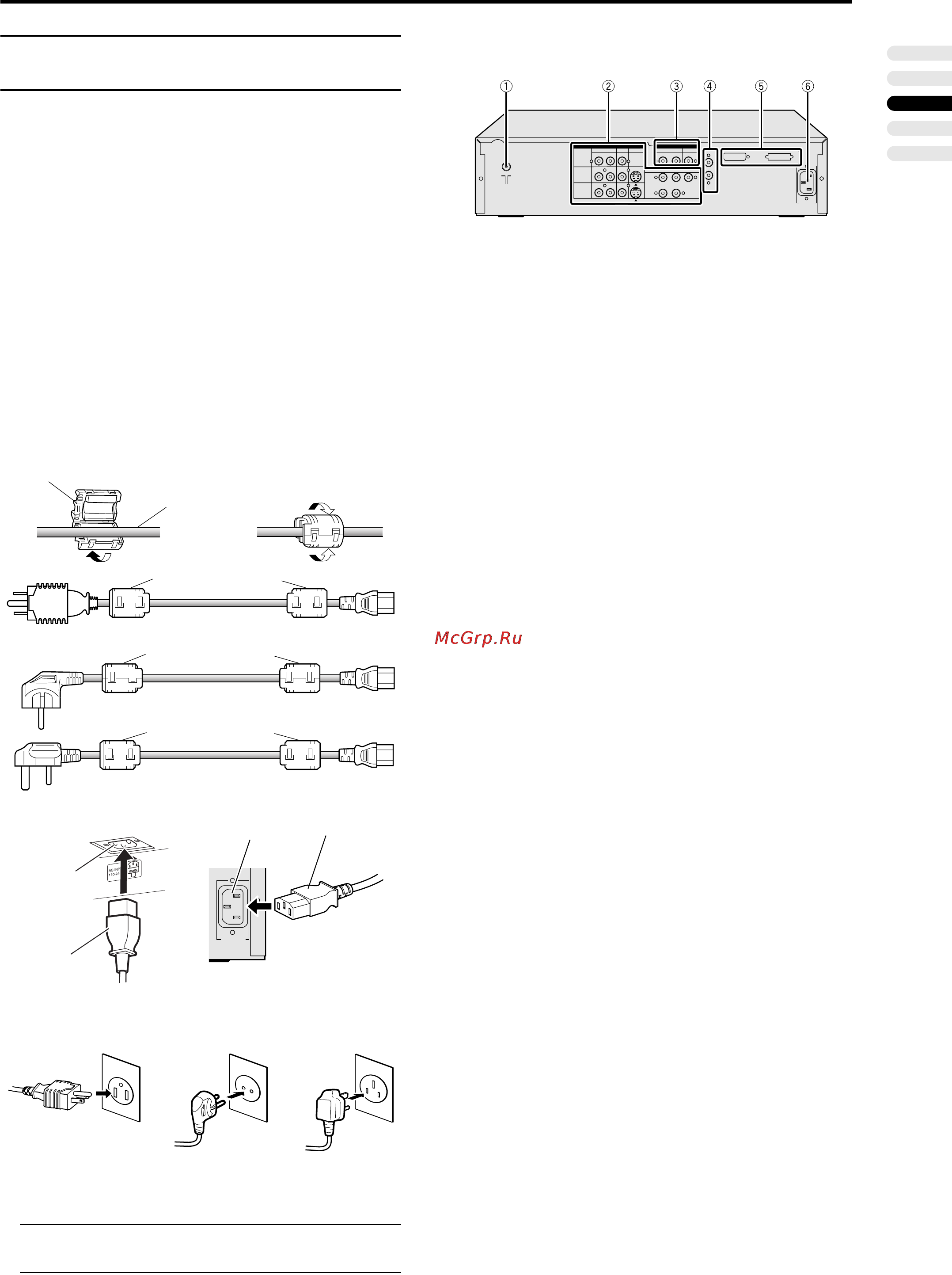

Raccordement des cordons
d’alimentation aux prises secteur
Insérez les fiches des cordons d’alimentation du téléviseur
et du récepteur dans les prises secteur.
Attention
• Ne raccordez les appareils qu’à la source
d’alimentation spécifiée (CA 110 – 240 V, 50/60 Hz)
sur chacun d’eux.
• L’utilisation d’un autre cordon que celui fourni ou le
raccordement à une prise incorrectement reliée à la
terre peuvent être à l’origine de chocs électriques.
Utilisez le cordon d’alimentation fourni le mieux adapté à la
zone où se trouve l’appareil.
Fixation des noyaux en ferrite
Fixer les noyaux en ferrite au cordon d’alimentation.
L’utilisation du cordon d’alimentation sans ces noyaux en
ferrite risque de donner lieu à des interférences.
Ouvrir le noyau en ferrite, insérer le cordon d’alimentation
puis refermer le noyau en ferrite.
Fixer un noyau en ferrite à chaque extrémité du cordon
d’alimentation.
Insérez la fiche CA dans une prise correctement reliée à la
terre.
Le témoin rouge de mise sous tension du récepteur s’allume
– et le récepteur est en mode de veille - lorsque la fiche du
cordon d’alimentation est raccordée à une prise secteur.
• Retirez la fiche CA de la prise pour couper totalement
l’alimentation du téléviseur.
Arrière du récepteur
1 Prise d’antenne (page 12)
2 Bornes VIDEO (pages 12, 31, 38)
BorneVIDEO-1, borne VIDEO-2, borne VIDEO-3,
borne COMPONENT (VIDEO-4)
3 Borne OUT (page 39)
4 Borne AUDIO OUT (page 39)
5 Borne DISPLAY OUT (page 11)
6 AC INLET (page 13)
AC IN
110 - 240V
Cordon
d’alimentation
Arrière du récepteur
Arrière du téléviseur
Cordon
d’alimentation
PRISE CA
PRISE CA
Noyau en ferrite
Cordon d’alimentation
Noyaux en ferrite fournis
Noyaux en ferrite fournis
Noyaux en ferrite fournis
AC IN
110
-
240V
DISPLAY OUT
AUDIO
OUT
OUTIN
R
L
L
AUDIO
COMPONENT(VIDEO-4)
VIDEO
R
LR
L
AUDIO
VIDEO-1
VIDEO-2
VIDEO-3
VIDEO S-VIDEO
R
L/MONO
R
Pr
R-AUDIO-L
Pb Y
PD-42&35DX_Fra.book Page 13 Tuesday, January 28, 2003 5:44 PM
