PD-42/35DX(ASIA) / LCT1374-001A / Français
FRANÇAIS
Préparatifs supplémentaires
Raccordement des appareils externes

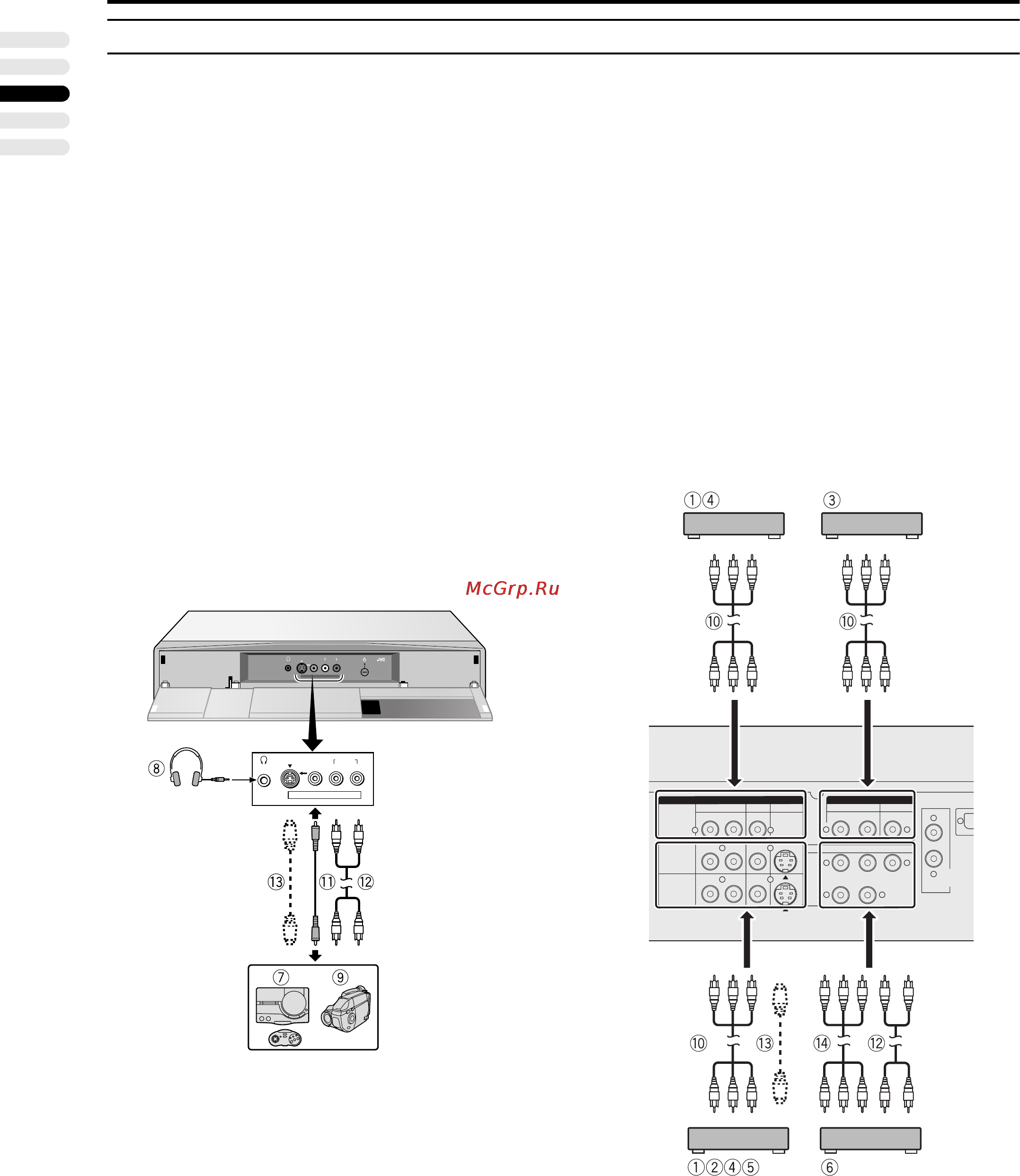

Raccordez les appareils au téléviseur, en suivant
attentivement les schémas de raccordement suivants.
Avant de raccorder tout appareil:
• Lisez les manuels fournis avec les appareils. En fonction
des appareils, la méthode de raccordement peut différer
de celle présentée dans l’illustration. En outre, il se peut
que les réglages de l’appareil doivent être modifiés en
fonction de la méthode de raccordement, pour assurer un
fonctionnement correct.
• Mettez tous les appareils hors tension, y compris le
téléviseur.
• La section “Spécifications techniques” à la page 43
reprend tous les détails relatifs aux entrées VIDEO. Si
vous voulez raccorder un appareil qui n’est pas repris
dans le schéma de raccordement suivant, reportez-vous
au tableau pour sélectionner l’entrée VIDEO la plus
appropriée.
• Les câbles de raccordement ne sont pas fournis.
1 Magnétoscope (signal composite)
2 Magnétoscope (signal S-VIDEO; Y/C)
3 Magnétoscope pour enregistrement (signal
composite)
4 Lecteur DVD (signal composite)
5 Lecteur DVD (signal S-VIDEO; Y/C)
6 Lecteur DVD (signaux vidéo à composantes; Pr/Pb/Y)
7 Jeu TV (signal composite/signal S-VIDEO; Y/C)
8 Casque d’écoute
9 Caméscope (signal composite/signal S-VIDEO; Y/C)
0 Câble audio/vidéo
- Câble vidéo
= Câble audio
~ Câble S-VIDEO
! Câble composantes
AUDIO
OUT
OUTIN
R
L
L
AUDIO
COMPONENT(VIDEO-4)
VIDEO
R
LR
L
AUDIO
VIDEO-1
VIDEO-2
VIDEO-3
VIDEO S-VIDEO
R
L/MONO
R
Pr
R-AUDIO-L
Pb Y
RL
AUDIOS
VIDEO
IN(VIDEO-5)
R
IN(VIDEO-5)
L
S VIDEO
AUDIO
Arrière du récepteur
Avant du récepteur
SORTIE
ENTREE
SORTIE
SORTIE
