13
Соединения
РУССКИЙ
PD-42/35DX(ASIA) / LCT1374-001A / Russian

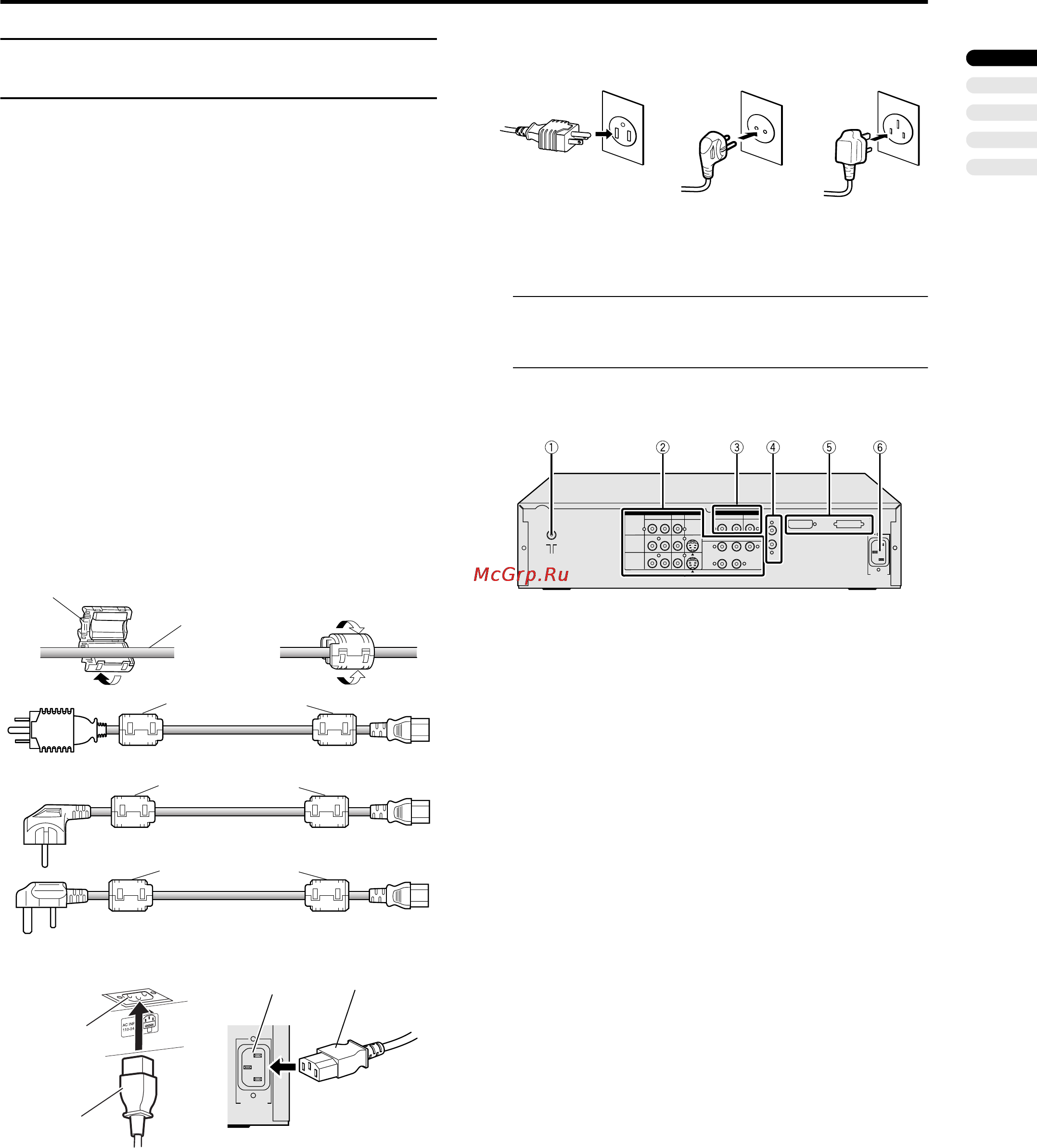

Подключение сетевого шнура к
розетке сети переменного тока
Вставьте штекеры сетевых шнуров телевизора и
приемника в розетки сети переменного тока.
Предостережение
• Пользуйтесь только источниками электропитания,
соответствующими указанным на устройстве
спецификациям (переменный ток 110 – 240 В, 50/60
Гц).
• Если Вы не будете использовать шнур питания,
входящий в комплект поставки, или будете
вставлять его в розетку без соответствующего
заземления, это может привести к поражению
электрическим током.
Используйте входящий в комплект поставки шнур
питания, который больше всего подходит для того
района, в котором Вы живете.
Подключение ферритовых сердечников
Подключите ферритовые сердечники к шнуру питания.
Использование шнура питания без ферритовых
сердечников может привести к появлению помех.
Откройте ферритовый сердечник, вставьте шнур
питания и закройте ферритовый сердечник.
Подключите ферритовый сердечник к каждому концу
шнура питания.
Вставьте штекер питания переменного тока в розетку с
соответствующим заземлением.
При вставке шнура питания в розетку переменного
тока, индикатор питания приемника загорится красным
цветом, и приемник перейдет в режим готовности к
работе.
• Для полного отключения телевизора от источника
питания выньте штекер из розетки переменного
тока.
Задняя стенка приемника
1 Гнездо подключения антенны (страница 12)
2
Разъемы VIDEO (страницы 12, 31, 38)
Разъем VIDEO-1, разъем VIDEO-2, разъем VIDEO-3,
разъем COMPONENT (VIDEO-4)
3 Разъем OUT (страница 39)
4 Разъем AUDIO OUT (страница 39)
5 Разъем DISPLAY OUT (страница 11)
6 AC INLET (страница 13)
AC IN
110 - 240V
Шнур питания
Задняя панель
приемника
Задняя панель
телевизора
Шнур питания
ВХОД ПЕРЕМ.
ТОКА
ВХОД ПЕРЕМ.
ТОКА
Ферритовый стержень
Входящие в комплект
ферритовые сердечники
Шнур питания
Входящие в комплект
ферритовые сердечники
Входящие в комплект
ферритовые сердечники
AC IN
110
-
240V
DISPLAY OUT
AUDIO
OUT
OUTIN
R
L
L
AUDIO
COMPONENT(VIDEO-4)
VIDEO
R
LR
L
AUDIO
VIDEO-1
VIDEO-2
VIDEO-3
VIDEO S-VIDEO
R
L/MONO
R
Pr
R-AUDIO-L
Pb Y
PD-42&35DX_Rus.book Page 13 Tuesday, January 28, 2003 5:47 PM
