連接
12
PD-42/35DX(ASIA)/ LCT1374-001A / 中文
中文

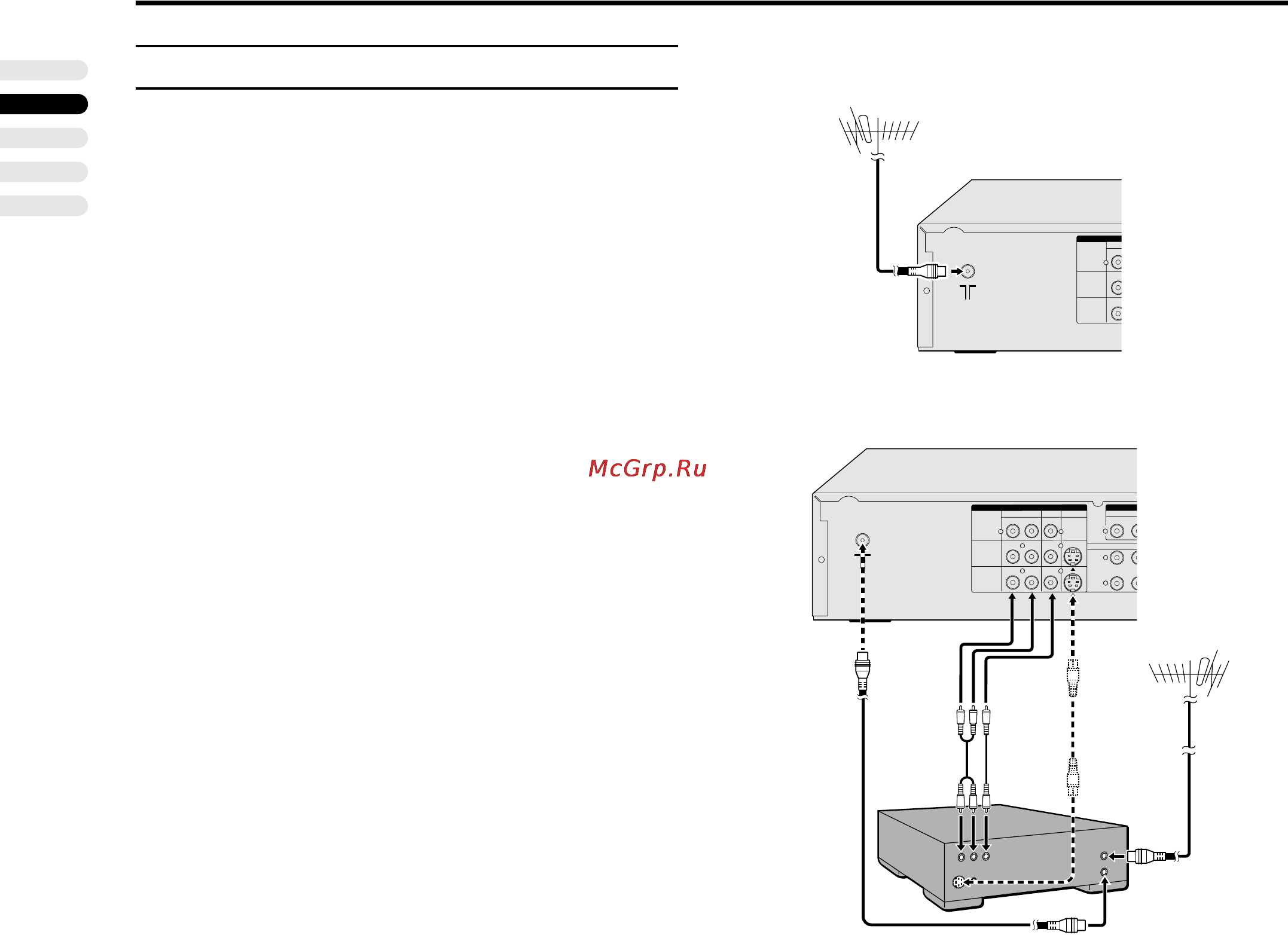

連接天線和錄影機
‧ 未附帶天線電纜。請使用優質 75 歐姆同軸線。
‧ 連接前,請閱讀錄影機附帶的使用說明書。
如果不連接錄影機 (參照圖 A):
請將天線電纜與此接收器的天線插座連接。
如果連接錄影機 (參照圖 B):
1 將天線電纜與錄影機的天線輸入插座連接,並用另
一根天線電纜連接錄影機和接收器
2 用視頻電纜將錄影機的 VIDEO OUT (視頻輸出)
端子與接收器的 VIDEO 端子連接起來。
用 S-VIDEO 電纜連接錄影機和接收器:
用 S-VIDEO A 電纜來代替視頻電纜,將 VCR 的 S-
VIDEO OUT (S-VIDEO 輸出)端子與接收器的 “S”
端子連接起來。
請注意,如果同時用視頻電纜和 S-VIDEO 電纜連接
錄影機和接收器,則視頻電纜連接會被忽略。
3 用音頻電纜將錄影機的 VIDEO OUT (音頻 L/R 輸
出)端子和接收器的 AUDIO 端子 (L/MONO 和
R)連接起來
‧ 如果錄影機的音頻輸出為單聲道,請用音頻電纜將
錄影機的 AUDIO OUT (音頻輸出)端子和接收器
的 AUDIO L/MONO 端子連接起來。
‧ 如要連接其他外接裝置,請參閱 “ 連接外接裝置 ” 第
38 頁。
R
A
VIDEO-1
VIDEO-2
VIDEO-3
R
R
O
IN
AUDIO
COMPONEN
T
R
LR
L
AUDIO
VIDEO-1
VIDEO-2
VIDEO-3
VIDEO S-VIDEO
R
L/MONO
R
Pr
R-AUDIO-L
P
A
1
1
23
圖 A
接收器背面
圖 B
接收器背面
PD-42DX&35DX_TC.book Page 12 Tuesday, February 4, 2003 10:24 AM
