PD-42/35DX(ASIA) / LCT1374-001A / Français
FRANÇAIS
Raccordements
Attention
• Avant d’effectuer tout raccordement, mettez tous les équipements hors tension, y compris le téléviseur.

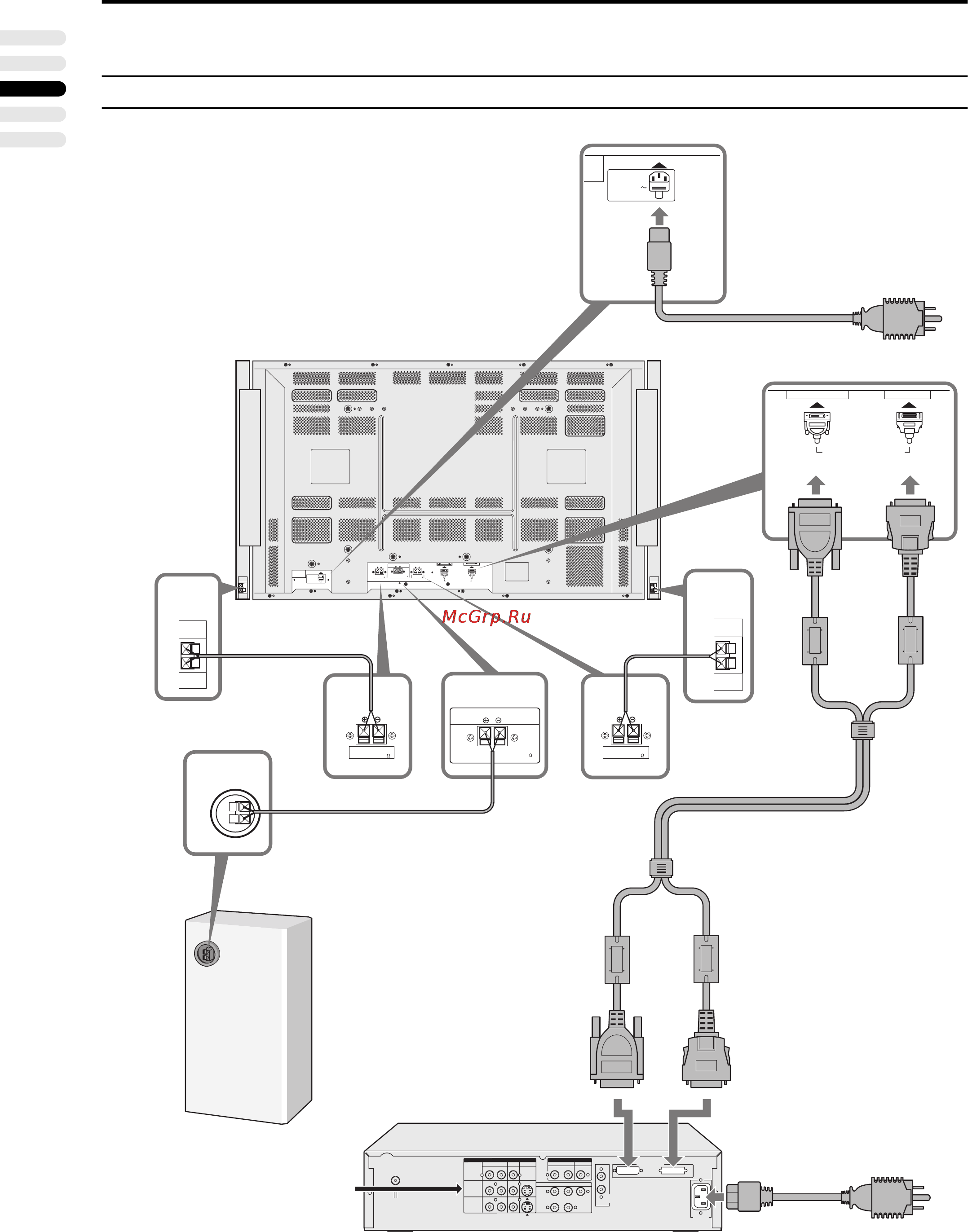

Schéma de raccordement
<PD-42DX>
AC IN
110
-
240V
DISPLAY OUT
AUDI O
OUT
OUTIN
R
L
L
AUDI O
COMPONENT(VIDEO-4)
VIDEO
R
LR
L
AUDI O
VIDEO-1
VIDEO-2
VIDEO-3
VIDEO S-VIDEO
R
L/MONO
R
Pr
R-AUDIO-L
Pb Y
FRONT
SPEAKER OUT
MAX OUT : 10W
IMPEDANCE : 6
R
FRONT
SPEAKER OUT
MAX OUT : 10W
IMPEDANCE : 6
MAX OUT : 15W IMPEDANCE : 4
AC INPUT
110-240V
DISPLAY INPUT
CONNECT TO SYSTEM CABLE
L
SUBWOOFER OUT
AC INPUT
110-240V
MAX OUT : 15W IMPEDANCE : 4
SUBWOOFER OUT
FRONT
SPEAKER OUT
MAX OUT : 10W
IMPEDANCE : 6
R
FRONT
SPEAKER OUT
MAX OUT : 10W
IMPEDANCE : 6
L
DISPLAY INPUT
CONNECT TO SYSTEM CABLE
Branchement de l’antenne et autres
équipements
• Reportez-vous à la page page 12 pour
plus de détails sur le raccordement.
Haut-parleur
avant droit
Téléviseur (arrière)
Haut-parleur
avant gauche
Câble fourni avec le téléviseur
• Reportez-vous à la page page 13 pour
plus de détails sur le raccordement.
Câble fourni avec le récepteur
• Reportez-vous à la page page 13 pour
plus de détails sur le raccordement.
Câble de haut-parleur
fourni (environ 1,2 m)
Câble de haut-parleur
fourni (environ 1,2 m)
Subwoofer
(arrière)
Câble de haut-parleur fourni
(environ 3 m)
Câble système fourni
Récepteur (arrière)
