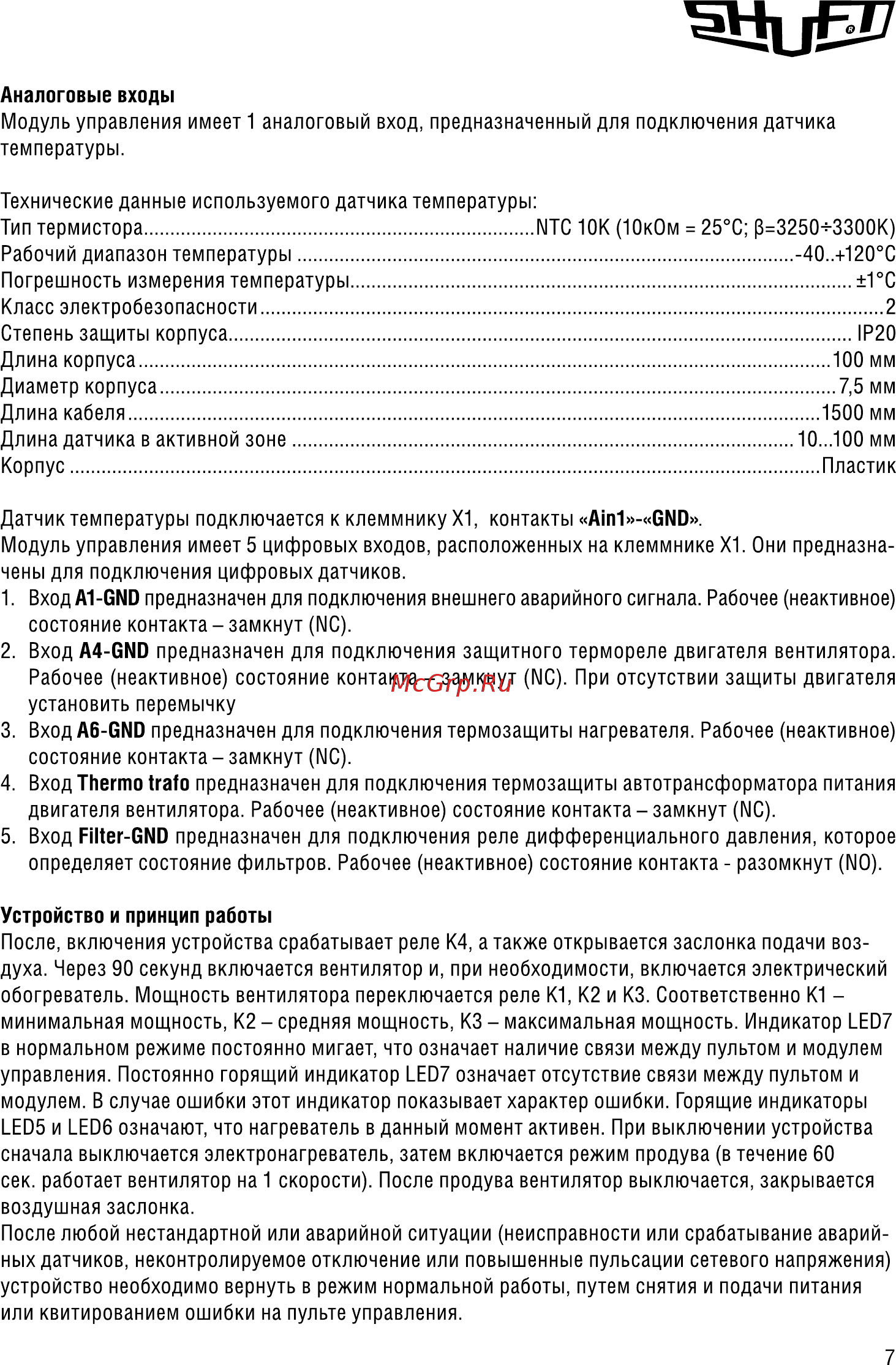

о Аналоговые входы Модуль управления имеет 1 аналоговый вход предназначенный для подключения датчика температуры Технические данные используемого датчика температуры Тип термистора МТС ЮК ЮкОм 25 С р 3250 г 3300К Рабочий диапазон температуры 4О 12О С Погрешность измерения температуры 1 С Класс электробезопасности 2 Степень защиты корпуса IР20 Длина корпуса 100мм Диаметр корпуса 7 5мм Длина кабеля 1500мм Длина датчика вактивной зоне 10 100мм Корпус Пластик Датчик температуры подключается к клеммнику Х1 контакты Ain1 GND Модуль управления имеет 5 цифровых входов расположенных на клеммнике Х1 Они предназна чены для подключения цифровых датчиков 1 Вход A1 GND предназначен для подключения внешнего аварийного сигнала Рабочее неактивное состояние контакта замкнут NC 2 Вход A4 GND предназначен для подключения защитного термореле двигателя вентилятора Рабочее неактивное состояние контакта замкнут NC При отсутствии защиты двигателя установить перемычку 3 Вход A6 GND предназначен для подключения термозащиты нагревателя Рабочее неактивное состояние контакта замкнут NC 4 Вход Thermo trato предназначен для подключения термозащиты автотрансформатора питания двигателя вентилятора Рабочее неактивное состояние контакта замкнут NC 5 Вход Filter GND предназначен для подключения реле дифференциального давления которое определяет состояние фильтров Рабочее неактивное состояние контакта разомкнут NO Устройство и принцип работы После включения устройства срабатывает реле К4 а также открывается заслонка подачи воз духа Через 90 секунд включается вентилятор и при необходимости включается электрический обогреватель Мощность вентилятора переключается реле К1 К2 и КЗ Соответственно К1 минимальная мощность К2 средняя мощность КЗ максимальная мощность Индикатор LED7 в нормальном режиме постоянно мигает что означает наличие связи между пультом и модулем управления Постоянно горящий индикатор LED7 означает отсутствие связи между пультом и модулем В случае ошибки этот индикатор показывает характер ошибки Горящие индикаторы LED5 и LED6 означают что нагреватель в данный момент активен При выключении устройства сначала выключается электронагреватель затем включается режим продува в течение 60 сек работает вентилятор на 1 скорости После продува вентилятор выключается закрывается воздушная заслонка После любой нестандартной или аварийной ситуации неисправности или срабатывание аварий ных датчиков неконтролируемое отключение или повышенные пульсации сетевого напряжения устройство необходимо вернуть в режим нормальной работы путем снятия и подачи питания или квитированием ошибки на пульте управления 7
