15. ДЕТАЛИ СБОРКИ ДРЕЛИ ДУЭ-750ЭР/13
*- номер позиции на схеме сборки
* Код. Наименование детали * Код. Наименование детали
1 23516 Патрон сверлильный 27 218013 Ротор
2 216103 Винт крепления патрона 28 218014 Статор
3 219100
Кольцо стопорное ф
36мм
29 218015
Прокладка
щеткодержателя
4 219101 Шайба ф 35мм 30 218016 Щеткодержатель верхний
5 219102 Вставка 31 218017
Пружина
щеткодержателя
6 218000 Втулка 32 219018 Винт
7 218001
Кольцо стопорное
ф17мм
33 218018 Клемма
8 218002 Пружина 34 218019 Щетка
9 219105 Подшипник 6003 35 218020 Щеткодержатель нижний
10 219144 Винт 36 216110 Подшипник 607
11 218003 Корпус правый 37 217719 Втулка резиновая
12 219115 Шарик ф 5мм 38 219015 Рычаг
реверса
13 216111 Подшипник 608 39 219142 Дроссель
14 218004 Ударник неподвижний 40 218021 Выключатель
15 218005
Кольцо стопорное
ф10мм
41 216116 Конденсатор 450-1050
16 219104 Шарик ф 4мм 42 216124 Скоба сетевого шнура
17 218006 Колесо зубчатое 43 219153 Винт
18 218007 Шпиндель 44 219013 Муфта сетевого шнура
19 218008 Корпус редуктора 45 216118 Шнур сетевой
20 219009 Винт 46 218022 Корпус левый
21 218009
Переключатель
режимов
47 218023
Рукоятка
дополнительная
22 218010
Рычаг переключателя
режимов
48 50420 Ограничитель
23 218011 Шайба защитная 49 219031 Скоба рукоятки
24 218012 Щит промежуточный 50 219029 Болт
25 219130 Штифт 51 218024 Ротор в
сборе
26 216111 Подшипник 608 52 218025
Рукоятка дополнительная
в сборе
7
данным «Руководством», не допускайте
чрезмерного усилия подачи дрели (нажа-
тия), вызывающего существенное паде-
ние оборотов шпинделя. Невыполнение
этого требования способно привести к пе-
регрузке и выходу из строя электродвига-
теля дрели. Не допускается эксплуатация
дрели с признаками кольцевого искрения
на коллекторе электродвигателя.
5.2.4. Большинство проблем с двигате-
лем вызвано ослаблением или
плохи-
ми контактами в разъёмах, перегрузкой,
пониженным напряжением (возможно,
вследствие недостаточного сечения под-
водящих проводов).
5.2.5. При большой длине и малом попе-
речном сечении подводящих проводов на
них происходит дополнительное падение
напряжения, которое приводит к пробле-
мам с двигателем. Поэтому для нормаль-
ного функционирования инструмента
необходимо достаточное поперечное се-
чение подводящих проводов. Рекомендо-
ванное поперечное сечение медного про-
вода 1,5 мм² при общей длине не более
15 метров. При этом, не имеет значения,
осуществляется подвод электроэнергии к
дрели через стационарные подводящие
провода, через удлинительный кабель
или через комбинацию стационарных и
удлинительный кабелей.

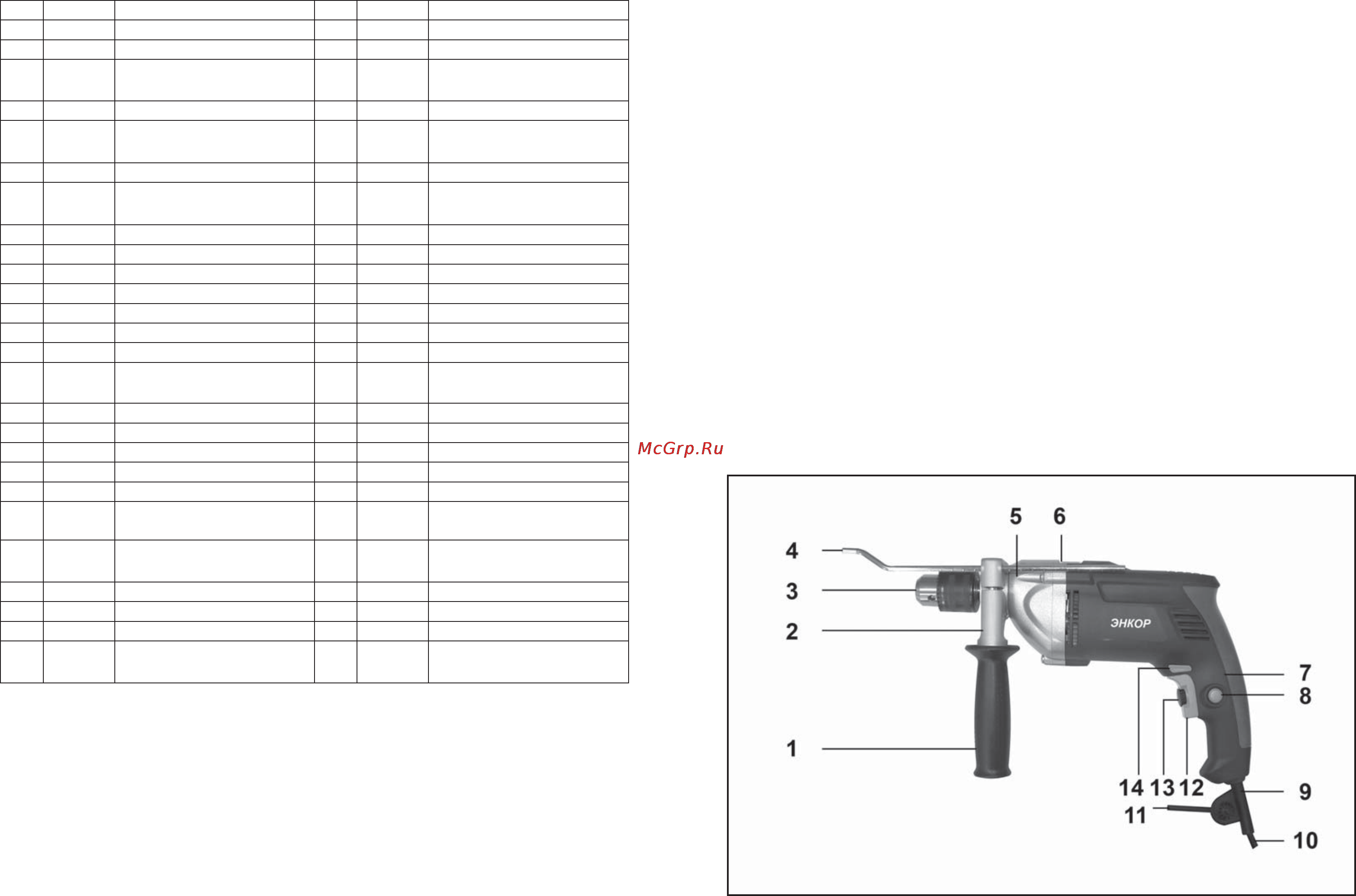

6. УСТРОЙСТВО ДРЕЛИ (Рис.2)
1. Рукоятка дополнительная
2. Хомут рукоятки дополнительной
3. Патрон сверлильный
4.
Ограничитель глубины сверления
5. Корпус редуктора
6. Переключатель режимов
7. Корпус электродвигателя с ручкой
8. Кнопка-фиксатор
9. Муфта шнура питания
10. Шнур питания
11.Ключ сверлильного патрона
12. Выключатель
13. Регулятор скорости вращения шпин-
деля
14. Переключатель направления враще-
ния шпинделя (реверс)
ЗАПРЕЩАЕТСЯ производить измене-
ние направления вращения шпинделя
переключателем реверса (14) при на-
жатом выключателе (12) и вращаю-
щемся шпинделе.
Рис
. 2
