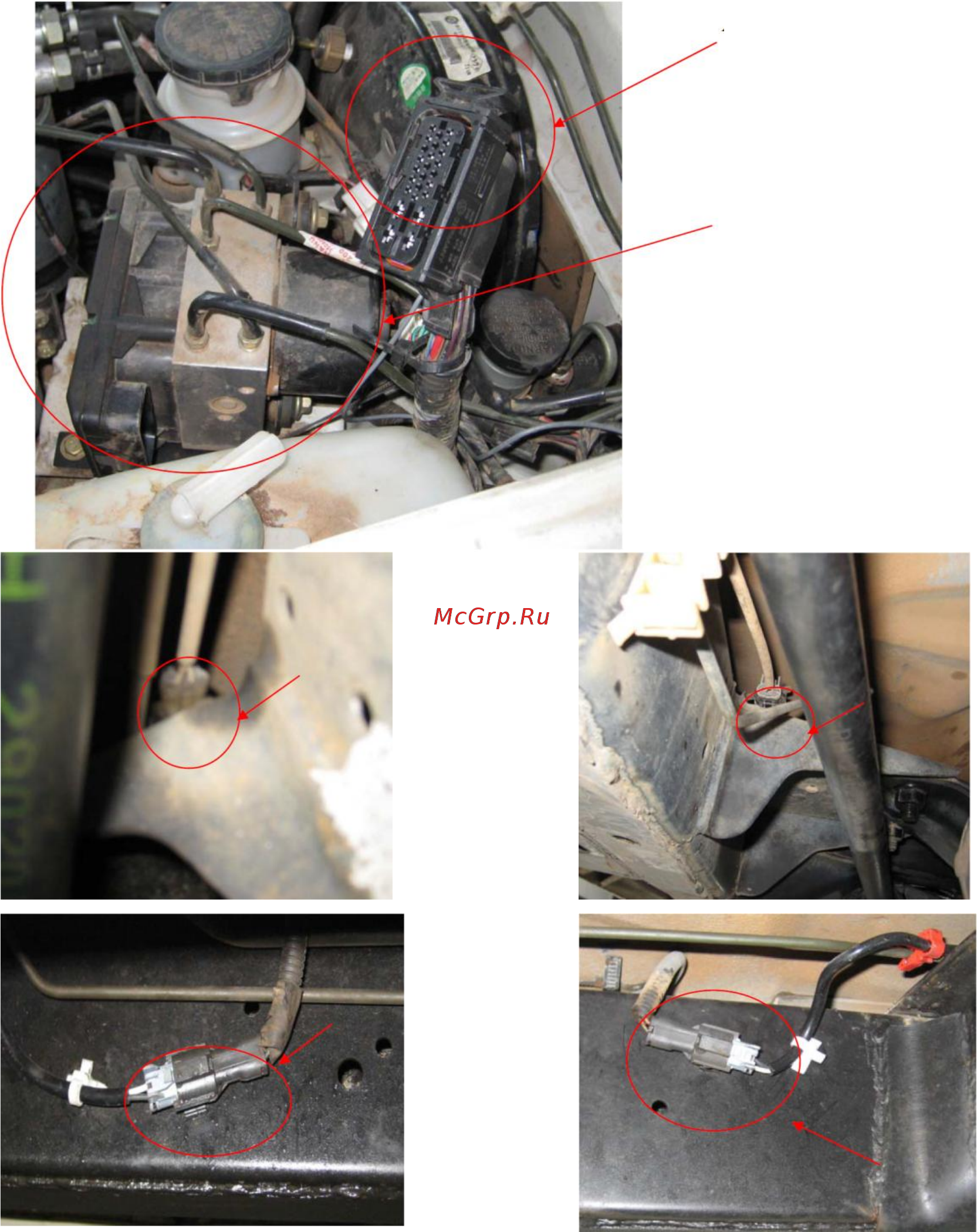

Примечание: следующий рисунок используется только для справки, при этом конкретный автомобиль
должен иметь приоритет.
Левый передний
соединитель
датчика
Разъем ABS
Узел ABS в сборе
Правый переднего
соединитель
датчика
Левый заднего
соединитель
датчика
Правый задний
соединитель
датчика
