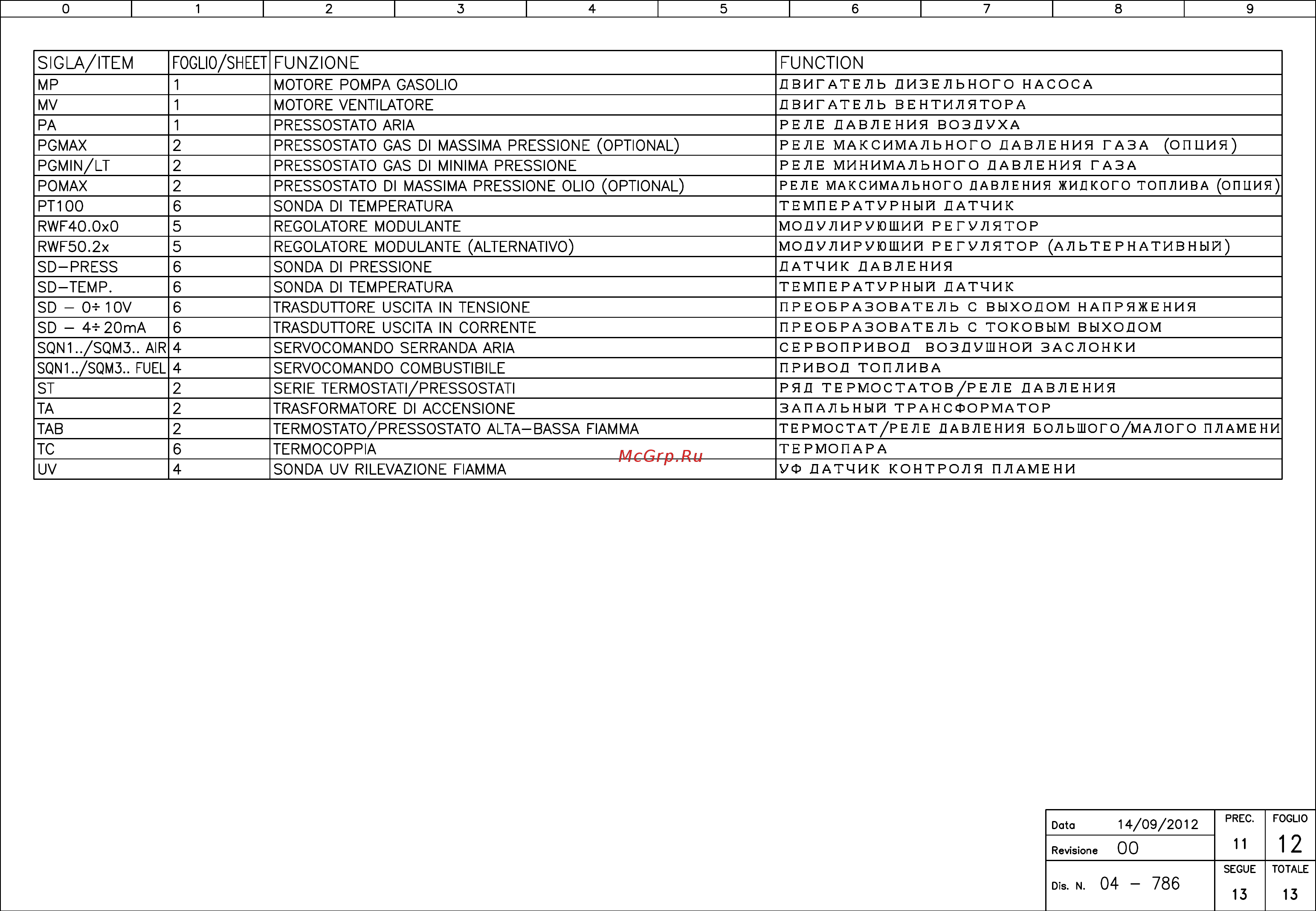

O 1 2 3 4 5 6 7 8 9 SIGLA ITEM MP MV PA PGMAX PGMIN LT РОМАХ PT 100 RWF40 0x0 RWF50 2x SD PRESS SD TEMP SD 0 10V SD 4 20mA FOGLIO SHEETFUNZIONE 1 1 1 2 2 2 6 5 5 6 6 6 6 SQN1 SQM3 AIR 4 SQN1 SQM3 FUEL 4 ST 2 TA 2 TAB 2 TO 6 UV 4 MOTORE POMPA GASOLIO MOTORE VENTILATORE PRESSOSTATO ARIA PRESSOSTATO GAS DI MASSIMA PRESSIONE OPTIONAL PRESSOSTATO GAS DI MINIMA PRESSIONE PRESSOSTATO DI MASSIMA PRESSIONE OLIO OPTIONAL SONDA DI TEMPERATURA REGOLATORE MODULANTE REGOLATORE MODULANTE ALTERNATIVO SONDA DI PRESSIONE SONDA DI TEMPERATURA TRASDUTTORE USCITA IN TENSIONE TRASDUTTORE USCITA IN CORRENTE SERVOCOMANDO SERRANDA ARIA SERVOCOMANDO COMBUSTIBLE SERIE TERMOSTATI PRESSOSTATI TRASFORMATORE DI ACCENSIONE TERMOSTATO PRESSOSTATO ALTA BASSA FIAMMA TERMOCOPPIA SONDA UV RILEVAZIONE FIAMMA FUNCTION ДВИГАТЕЛЬ ДИЗЕЛЬНОГО НАСОСА ДВИГАТЕЛЬ ВЕНТИЛЯТОРА РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА РЕЛЕ МАКСИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА ОПЦИЯ РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА РЕЛЕ МАКСИМАЛЬНОГО ДАВЛЕНИЯ ЖИДКОГО ТОПЛИВА ОПЦИЯ ТЕМПЕРАТУРНЫЙ ДАТЧИК МОДУЛИРУЮЩИЙ РЕГУЛЯТОР МОДУЛИРУЮЩИЙ РЕГУЛЯТОР АЛЬТЕРНАТИВНЫЙ ДАТЧИК ДАВЛЕНИЯ ТЕМПЕРАТУРНЫЙ ДАТЧИК ПРЕОБРАЗОВАТЕЛЬ С ВЫХОДОМ НАПРЯЖЕНИЯ ПРЕОБРАЗОВАТЕЛЬ С ТОКОВЫМ ВЫХОДОМ СЕРВОПРИВОД ВОЗДУШНОЙ ЗАСЛОНКИ ПРИВОД ТОПЛИВА РЯД ТЕРМОСТАТОВ РЕЛЕ ДАВЛЕНИЯ ЗАПАЛЬНЫЙ ТРАНСФОРМАТОР ТЕРМОСТАТ РЕЛЕ ДАВЛЕНИЯ БОЛЬШОГО МАЛОГО ПЛАМЕНИ ТЕРМОПАРА УФ ДАТЧИК КОНТРОЛЯ ПЛАМЕНИ Data 14 09 2012 Revisions 00 PREC FOGLIO 11 12 SEGUETOTALE DÍS N 04 786 13 13
